Шрифт:
Предисловие
В связи с бурным развитием дачного и загородного строительства интерес настоящих и будущих домовладельцев к отопительным приборам, в том числе и кирпичным печам, не только ни ослабевает, а из года в год стабильно растет. Однако, несмотря на то, что построенная с точным соблюдением технологий и из качественных материалов печь должна без особых проблем функционировать не менее полувека, часто в силу различных причин объективного и субъективною характера она начинает разрушаться значительно раньше, чем выработает положенный ресурс.
Подобные проблемы, как правило, преследуют печи, изготовленные в восьмидесятых-девяностых годах прошлого века из-за того, что, помимо солидного возраста
Наиболее распространенными дефектами кирпичных печей, возникающих в процессе эксплуатации, являются следующие: растрескивание швов с частичным, либо полным высыпанием кладочного раствора; растрескивание, либо полное разрушение кирпичей, из которых выстроено тело печи; тепловая деформация, расшатывание, либо выпадение печных приборов.
Нарушение герметичности топливника, варочных поверхностей и конвективных (дымовых) каналов за счет подсоса паразитного холодного воздуха приводит не только к заметному снижению эффективности и повышенному дымлению печи, но и, самое важное, значительно повышают риск возникновения пожара вследствие случайною искрообразования или выброса пламени через образовавшиеся щели.

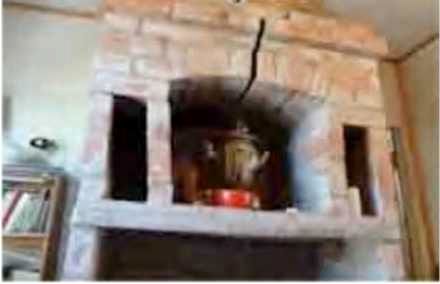

Фото 1.
Безусловно, в идеале для ремонта поврежденного отопительного прибора следует привлекать специалиста-печника, но далеко не всегда наши возможности совпадают с нашими желаниями. Именно поэтому в этом пособии подробно изложены способы устранения наиболее распространенных повреждений кирпичных печей, с тем, чтобы любой, обладающий даже минимальными строительными навыками домовладелец, в случае невозможности по каким-либо причинам привлечения для ремонта профессионального печника, сумел самостоятельно восстановить функционирование своего отопительного прибора.
Материалы, применяемые для ремонта
Для того чтобы провести ремонт в первую очередь нужно определиться с материалами, которые будут применяться для его осуществления. Понадобятся: кирпич, кладочная смесь, жаростойкие базальтовые материалы, печные приборы (колосиик, дверки зольника и топливника, прочистные дверки, варочный настил) взамен пришедших в негодность.
В стенки печи, в местах, где не имеется непосредственного контакта с огнем, укладывают исключительно полнотелый керамический кирпич, он же рядовой, либо строительный. Тут есть смысл развеять устойчивый миф о так называемом «печном кирпиче». Специального «печного кирпича» не существует в природе, если не считать за него промышленный жаростойкий шамотный кирпич, который способен выдерживать температуру свыше 1800 °C. Что же касается керамического кирпича, то для печного строительства и в том числе ремонта, используется, еще раз подчеркну, исключительно полнотелый кирпич без видимых повреждений — сколов, щербин и особенно трещин. В печном строительстве прочностные характеристики, то есть цифра то 75 до 500, идущая после литеры «М», и обозначающая нагрузку в килограммах на квадратный сантиметр, выдерживаемую кирпичом до полного разрушения, не столь важна. Для ремонта печи, впрочем, как и для строительства, вполне допустим кирпич марки М-75, лишь бы он был достаточно качественно изготовлен и не имел дефектов в виде трещин. При ремонте топливника, то есть той части, где происходит непосредственное сгорание дров, используется жаростойкий шамотный кирпич.
В настоящее время на рынке представлено достаточное количество готовых глинопесчаных смесей от различных производителей. Использование глинопесчаного раствора кустарного изготовления не рекомендуется, так как имеется много особенностей
Общей чертой глииопесчаных растворов, изготовленных как производственным, так и кустарным способом, является жесткое требование к толщине кладочного шва, который для керамических кирпичей вне топливной зоны не должен быть более 5 мм. На самом деле подобные характеристики шва не являются неким форсом укладывающего кирпич печника, а обязательным технологическим требованием. Дело в том, что глинонесчаный раствор используется в печном строительстве исключительно потому, что он имеет одинаковый коэффициент тепловою расширения с кирпичом, а шов толще 5 мм значительно теряет в прочности при нагреве.
Однако в случае ремонта далеко не всегда удается обеспечить требуемую толщину шва. Поэтому смесь «Плитонит Суперкамин Термокладка», производимая компанией «Плитонит», в реале допускающий швы толщиной до 15 мм, наиболее подходит для целей ремонта. В пользу «Термокладки» говорит еще и то, что в отличие от глинопесчаных растворов, время полного высыхания которых, в зависимости от температурных условий, доходит до месяца, изделия, сложенные на этом растворе можно эксплуатировать уже через 10 дней.
Совсем недавно известный производитель печных смесей из г. Боровичи выпустил на рынок новый продукт: огнеупорную смесь для ремонта топочных камер печей Firepropf Оптима. Особенностью этого продукта, по утверждению производителя, является то, что новую смесь можно использовать и при отрицательных температурах окружающего воздуха, до — 5 °C, в отличие от всех остальных, которые применяются исключительно при положительной температуре.
Из печных приборов чаще всего страдают подвергаемые максимальной тепловой нагрузке колосники, а также варочные настилы и дверки топливника. К сожалению, низкое качество отечественного чугуна зачастую приводит не только к короблению этих изделий, по и к полному разрушению.

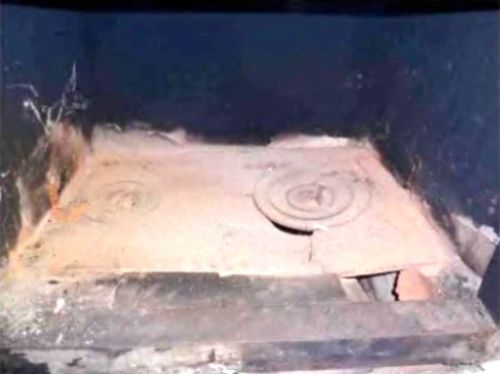

Фото 2.
Дверки из отечественного литья в большинстве своем не обладают необходимой герметичностью, что при топке приводит к поступлению в топливную часть излишних объемов холодного воздуха, снижающего коэффициент полезного действия печи.
Однако справедливости ради следует отметить, что в последнее время наметился некоторый прогресс в повышении качества изготовления топочных дверок. В частности, основной поставщик российского чугунного печного литья завод «Литком», расположенный в городе Рубцовск, наладил производство герметичных топочных дверок, комплектуемых жаростойким стеклом, по своим параметрам близким к импортным изделиям. Тем не менее, практикующие печники все же предпочитают работать с печными приборами финских фирм SVT и Pisla, на сегодняшний день оптимальными но соотношению характеристик цена-качество.
Для защиты сгораемых конструкций зданий, применяются термостойкие базальтовые материалы, широкий спектр которых предлагает компания Rocwool, например, таких как плиты FIAR BATTS, в том числе и в фольгированном варианте, маты WIRED МАТ, температурный предел которых до начала разрушения составляет +750 °C, а также плиты CONLIT 150, способные выдерживать воздействие открытого огня (свыше +1000 °C) до 240 минут. Для обеспечения компенсации термического расширения металлических закладных в теле печи раньше применялся асбест, по в силу его канцерогенности в настоящее время вместо асбестосодержащих материалов используют базальтовый картон БВТМ толщиной от 5 до 10 мм.
