Транспортир-угломер (рис. 1.6). Его функция – измерение углов. Стрелкой-указателем устанавливается на шкале требуемый угол и воспроизводится на детали при разметке.
Рис. 1.6. Транспортир-угломер:
1 – шкала; 2 – стрелка-указатель; 3 – винт;4 – деталь
Рис. 1.7.
1 – колодка (основание);2 – линейка;3—размечаемая деталь
Ярунок (ерунок) (рис. 1.7). Измерение и разметка углов 45° и 135°. Здесь колодка и линейка жестко соединены между собой под углом 45° (135°).
Циркули разметочные (рис. 1.8). Предназначены для перенесения размеров на деталь (материал), очерчивания круглых разметок.
Рис. 1.8. Циркули
Штангенциркуль (рис. 1.9). Измерение наружных и внутренних линейных размеров с точностью до ОД и 0,05 мм. Как вести отсчет? Целые миллиметры отсчитывайте непосредственно по шкале штанги до нулевого штриха нониуса, а дробные – по шкале нониуса. При этом количество десятых долей миллиметра можно определить умножением 0,1 (принято за величину отсчета) на порядковый номер штриха (кроме нулевого), совпавшего со штрихом штанги. Пример (по шкале на рис. 1.9): 61 + 0,1 x 4 = 61,4.
Рис. 1.9. Штангенциркуль:
1 и 9 – неподвижная и подвижная губки наружных размеров; 2 – штанга; 3 и 4 – неподвижная и подвижная губки внутренних размеров;5 – подвижная рамка; 6 – зажим;7 – линейка глубиномера; 8— шкала нониуса
С помощью штангенциркуля можно также измерить диаметр сверла или отверстия, толщину доски или металлического листа, глубину паза.
Несколько лет назад был сконструирован электронный штангенциркуль. Это очень умный инструмент, снабженный устройством с цифровой индикацией. Результат измерений (в миллиметрах либо дюймах, что немаловажно при определении размеров труб) высвечивается на табло, причем погрешность измерения в 3–5 раз ниже, чем у обычного инструмента.
Рис. 1.10. Отвес
Отвес простой с грузиком (рис. 1.10). Проверка вертикальности поверхностей и линий.
Рис. 1.11. Ватерпас простой:
1 – отвес; 2—основание; 3—боковины треугольника
Рис. 1.12. Ватерпас
1 – колодка;2 – ампула; 3 – воздушный пузырек
Рис. 1.13. Отволока:
а – общий вид; б— прочерчивание соединяемых досок; 1 – брусок; 2 – игла (гвоздь); 3 – соединяемые доски
Ватерпас простой треугольный (рис. 1.11). Это простейший инструмент для проверки горизонтальности поверхностей и измерения небольших углов наклона.
Ватерпас строительный (рис. 1.12). Еще одно название – плотничный уровень. Он имеет стеклянную цилиндрическую ампулу с подкрашенной жидкостью, внутри которой плавает пузырек воздуха. Срединное положение пузырька помечено рисками на ампуле или на грани самого прибора. При проверке горизонтальности смещение пузырька влево или вправо от центра говорит о том, в какую сторону плоскость имеет наклон.
Отволока (рис. 1.13) – не самый известный инструмент. С его помощью наносят разметочные линии для плотного соединения двух деталей.
При разметке отволоку вставляют рабочим концом между сопрягаемыми деталями и прижимают к обработанной кромке нижней детали.

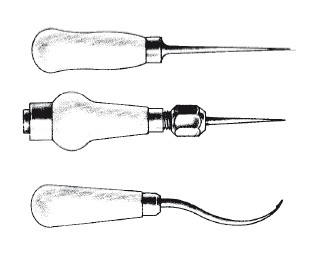

Рис. 1.14. Шилья

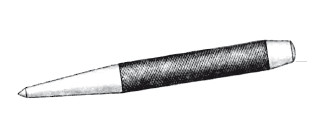

Рис. 1.15. Кернер
Отволоку перемещают, а специальная игла (острый гвоздь) прочерчивает на плоскости верхней детали линию, параллельную кромке нижней детали.
Шило (рис. 1.14) служит для прокалывания отверстий в дереве, коже и пр., разметки мест сверления и т. д.

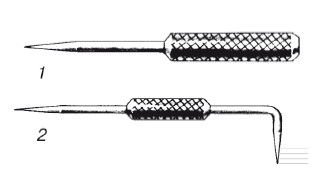

Рис. 1.16. Чертилка
Кернер обыкновенный (рис. 1.15). Наметка точек (кернов) при разметке металлических заготовок для их механической обработки.
Чертилка (рис. 1.16).
На поверхность заготовки перед ее обработкой
можно наносить риски обыкновенным гвоздем или карандашом, но лучше воспользоваться специальным инструментом – чертилкой. Иглы у них вставные. Вариант 2 применяют для нанесения рисок в труднодоступных местах.
1.2. Рубящие, ударные и раскалывающие инструменты
Топор (рис. 1.17) – одно из древнейших орудий труда. Еще в каменном веке им рубили дрова и строили жилье. Сейчас топор используется почти исключительно для обработки древесины. Все типы этого инструмента условно подразделяются на собственно топоры (перерубка, выборка пазов и тесание древесины), колуны (колка и раскалывание бревен) и топоры-колуны (двоякого назначения).
