Но отключение цилиндра может произойти и из-за неполадок в топливной системе. В качестве примера приведем случай из практики. В небольшом городке владелец «Toyota Surf» решил отремонтировать двигатель своего автомобиля – 2L-TE. «Е» – значит, двигатель имеет ТНВД с электронным управлением, мастера часто называют такие двигатели «дизель с EFI». Владелец был человек технически грамотный, к тому же в городке имелся оборонный завод, поэтому, как говорится, «страху не было». Он все снял, разобрал, загильзовал, отшлифовал, притер и снова собрал. При запуске двигателя обнаружилось, что двигатель не развивает мощности (даже не раскручивается), у него хаотически отключаются цилиндры и из выхлопной трубы идет белый дым. Замер компрессии показал везде около 30 кг/см2. Тогда хозяин автомобиля, еще раз все проверив, заменил электронный блок управления двигателем, потом ТНВД, потом все датчики, форсунки... Причем все эти узлы он брал с двигателя другого такого же, но исправного автомобиля.
Когда машина попала к нам, мы сначала просто внимательно выслушали рассказ владельца, повторяем, достаточно технически грамотного человека, и тут же вспомнили давний случай, когда
Причиной отключения цилиндра в дизельном двигателе могут также стать неисправная форсунка (забитая металлической стружкой при сильно изношенном ТНВД), неисправный напорный клапан (из-за той же металлической стружки клапан не закрывается, и плунжер просто гоняет солярку туда-сюда, а не подает ее в форсунку) и, если двигатель холодный, неисправная свеча накаливания.
В заключение этой главы хотелось бы напомнить об одной распространенной ошибке. Многие владельцы обращаются с жалобами, что двигатели их автомобилей так сильно трясутся и вибрируют, что в салоне сидеть неприятно. Посмотришь такой двигатель – да, есть вибрация агрегата. Но известно, что при одном неработающем цилиндре, несмотря на то что на холостом ходу двигатель под капотом буквально ходит ходуном, вибрация в салоне почти не ощущается. А тут работают все цилиндры, особой тряски агрегата не наблюдается, но стоит включить «D» – тут же хоть выскакивай из салона. Замена подушек, как правило, ничего не дает – вибрация не прекращается. Борьба с настройками и регулировками двигателя также заметно не улучшает ситуацию. Для того чтобы пояснить причины происходящего, приведем такой пример. Если ваш автомобиль поднять на подъемнике и заменить ему в подвеске все салейнблоки, а потом тут же на подъемнике всю эту подвеску обтянуть, машина будет очень «жесткой» и ездить на ней будет крайне неприятно. Чтобы этого не происходило, после установки новых резинок машину опускают на землю и уже на земле обтягивают всю подвеску. Тогда все салейнблоки фиксируются в «среднем» положении, и подвеска работает очень мягко. Все автомастера-«ходовики» эту особенность работы с подвеской знают, а вот мотористы в своем большинстве об этом не подозревают. И когда устанавливают двигатель (или меняют подушки), то устанавливают и обтягивают все как придется. И в салоне появляется вибрация. Чтобы она исчезла, достаточно ослабить все опоры двигателя, поддомкратить его и снова все обтянуть. Если кузов автомобиля не деформирован, вибрация исчезнет. Если же ваш кузов «поведен», то какие-то опоры будут работать не в оптимальном режиме и, естественно, будут плохо демпфировать колебания двигателя. Вот вам пример. Приходит в ремонт машина «Toyota Camry» с двигателем 2С-Т. Владелец жалуется, что двигатель слишком сильно вибрирует. Посмотрели – все вроде бы вполне прилично. Да, есть вибрация, но это же, в конце концов, двигатель, он должен при работе как-то двигаться. Тогда мы говорим владельцу следующее: «Не важно, что там происходит с двигателем, пусть он делает себе что хочет. Хочет – вибрирует, хочет – пляшет, хочет – песни поет, это его внутреннее дело. Главное, чтобы ничто в автомобиле не причиняло вам никаких беспокойств. Раз уж вы сюда приехали, просто скажите, какие неудобства причиняет вам машина, и все». Владелец принимает такую постановку вопроса и говорит, что при включении «D» в салоне ощущается неприятная вибрация. Сажусь в машину, прислоняю голову к рамке чуть приоткрытой двери, запускаю двигатель и закрываю глаза. Все вполне комфортно, можно даже заснуть. Где-то там что-то урчит, но совершенно никакой вибрации. Не открывая глаз, включаю «R». Вибрация кузова усилилась, но тоже вполне терпимо. Включаю «N» – тишина. Включаю «D» – тут же по кузову сильнейшая вибрация. Спрашиваю: «Подушки кто-нибудь смотрел?» – «Да, – отвечает владелец, – вчера мне их все заменили на новые, лучше не стало». Тогда я замечаю, что при включении «R» двигатель наклоняется в одну сторону, а при включении «D» – в другую. И вот, запомнив, в какую сторону наклоняется двигатель при включении «D», я полез под машину. Оказалось, ось болта задней подушки смещена в прорези до упора, двигатель как бы просевший. Тогда я приотдал гайку этого болта, попутно ругая тех, кто ее до меня рожковым ключом затягивал, и попросил второго мастера сесть за руль, запустить двигатель, включить заднюю скорость и, удерживая машину тормозами, довести обороты двигателя примерно до 1200 об/мин. Когда он это проделал, я увидел, что двигатель перекосился и прорезь в кронштейне стала видна с другой стороны от шляпки болта. Мне оставалось только быстро, чтобы сильно не греть масло в гидромуфте, затянуть гайку и, выйдя из-под машины, убедиться, что вибрация кузова при включении «D» полностью исчезла.
Большие обороты холостого хода
В бензиновом двигателе с впрыском топлива обороты двигателя определяются количеством всасываемого воздуха. Чем сильнее будет открыта дроссельная заслонка, тем больше воздуха попадет во впускной коллектор. Компьютер обсчитает количество этого воздуха и определит, сколько бензина нужно под него подать. Что произойдет, если компьютер не будет знать о количестве всасываемого
Но возможен и второй вариант, когда двигатель поднимает обороты холостого хода до 1600–2000 об/мин и ровненько «ревет». Почему? Да просто инжекторы в режиме холостого хода подают слишком много бензина. Это количество бензина позволяет двигателю работать и при 2000 об/мин, ведь «дырка», через которую поступает нештатный воздух, не увеличивается. Вот если бы она стала чуть больше, то при том же количестве поступающего бензина двигатель мог поднять обороты, например, до 3000 об/мин, но затем все равно бы заглох, после снижения оборотов снова «подхватил» – опять появилось бы «плавание» оборотов. Таким образом, если вам удастся поднять обороты двигателя до 2000 об/мин, сняв какую-нибудь вакуумную трубку от впускного коллектора, и двигатель при этом будет работать ровно, значит, у этого двигателя скорее всего существует перерасход топлива. На холостом ходу в двигатель льется столько бензина, что его хватит и для работы при 2000 об/мин. Конечно, многое зависит от конкретной схемы впрыска, описываемая ситуация характерна для двигателей, имеющих счетчик количества всасываемого топлива. Если в двигателе применяется система без счетчика количества всасываемого воздуха, а с датчиком давления во впускном коллекторе, то любой нештатный подсос воздуха вызовет только увеличение оборотов двигателя.

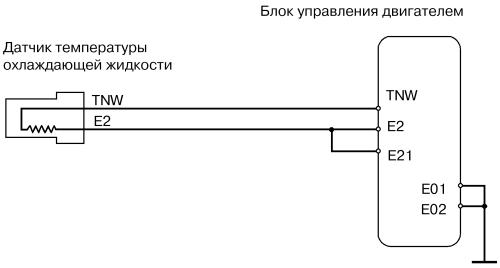

Схема подключения датчика температуры охлаждающей жидкости.
Выводы Е2 и Е21 – это корпус автомобиля.
Как мы убедились, и большие обороты холостого хода, и «плавание» оборотов чаще всего вызваны одной причиной – чрезмерным поступлением нештатного воздуха. Есть четыре пути, по которым в двигатель поступает весь воздух, определяющий его обороты.

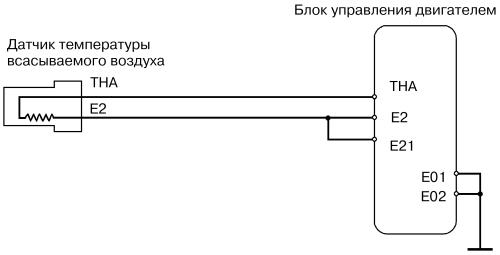

Схема подключения датчика температуры всасываемого воздуха.
Выводы Е2 и Е21 – это корпус автомобиля.
Во-первых, через дроссельную заслонку. Вы нажали на газ, дроссельная заслонка открылась, во впускной коллектор полетел воздух, и двигатель поднял обороты. Если вы не нажали на газ, а тросик этого газа где-то переломан или просто перетянут, будет то же самое. Тот же эффект, большие обороты холостого хода, может возникнуть при «удачном» размещении на полу салона дополнительного коврика для сбора грязи. В этом случае жесткий коврик постоянно с некоторой силой нажимает на педаль газа, и двигатель держит повышенные обороты.
Во-вторых, через канал холостого хода. У большинства двигателей со впрыском топлива (но не у всех!) есть воздушный канал в обход дроссельной заслонки. Этот канал (канал холостого хода) перекрывается регулировочным винтом, который позволяет изменять сечение канала, измеряя тем самым обороты холостого хода.
В-третьих, воздух поступает через прогревалку – устройство для поддержания повышенных оборотов холостого хода при холодном двигателе. Этот воздушный канал перекрывается специальным штоком или заслонкой. Положение этого штока (или угла поворота заслонки) зависит от температуры капсулы, расположенной в прогревалке. В так называемых водяных прогревалках эта капсула омывается тосолом из системы охлаждения. Когда двигатель горячий, весь шток выдвигается из капсулы, полностью перекрывая воздушный канал. Поступление через него воздуха во впускной коллектор прекращается, и двигатель снижает обороты до холостого хода. На холодном двигателе этот канал открыт, но тогда и датчик температуры дает команду для блока EFI на обогащение топливной смеси, поэтому «плавание» оборотов у холодного двигателя – явление очень редкое. Но если из-за неисправности датчика температуры или его цепей не происходит требуемого обогащения топливной смеси, обороты двигателя могут начать «плавать».
Четвертый путь штатного поступления воздуха во впускной коллектор – воздушный канал, перекрываемый специальным устройством. Это устройство обычно называют серводвигателем принудительного повышения оборотов холостого хода или просто мотором холостого хода. Иногда это импульсный электродвигатель, иногда просто электромагнитный клапан или соленоид с импульсным управлением, – варианты могут быть разными.
Основные функции серводвигателя принудительного повышения оборотов холостого хода (мотора холостого хода) следующие:
• функция управляемого демпфера, для того чтобы двигатель не сбрасывал резко обороты (вы, наверное, замечали, что при сбросе газа стрелка тахометра резко падает, чуть замирает в районе 1000 об/мин и плавно опускается до величины оборотов холостого хода);
• функция принудительного повышения (или поддержания существующих) оборотов двигателя при включении нагрузки (включение фар, кондиционера, обогрева заднего стекла и т. д.);
• функция принудительного повышения оборотов двигателя при запуске: все впрысковые двигатели (если они прогреты и исправны) при запуске сами поднимают обороты до 1500–2000 об/мин и плавно снижают их до величины холостого хода.
