В ряде случаев применение датчика скорости не требуется, т.к. сигнал об изменении скорости может быть вычислен в цифровом регуляторе положения (ЦРП) путем дифференцирования сигнала с датчика угла (ДУ)
Современные тенденции развития робототехники таковы, что позволяют выпускать сервоприводы, которые конструктивно объединяют двигатель, преобразователь, датчики и регуляторы скорости и тока.
Для электроприводов используют специальные двигатели с электромагнитным тормозом и управлением от ЧПУ, обеспечивающие многопозиционное или контурное управление. В малых и средних роботах применяются высоко моментные шаговые приводы. Электроприводы комплектуют шаговыми и линейными
Структура устройства программного управления приводом показана на рис.3.14.

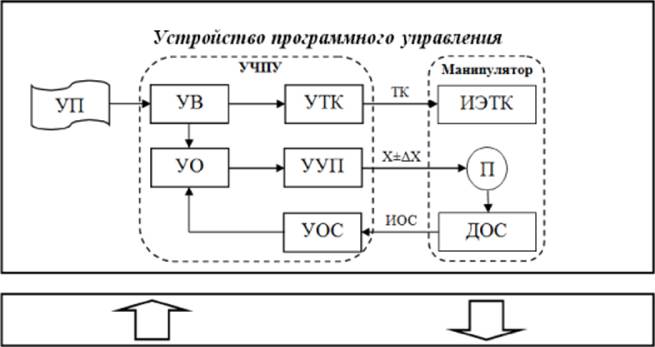

Рис. 3.14. Структура устройства программного управления:
УП—управляющая программа; УВ—устройство ввода; УО—устройство обработки; УУП—устройство управления приводом; УТК—устройство технических команд; УОС—устройство обратной связи; ИЭТК—исполнительные элементы технологических команд; П—привод; ДОС—датчик обратной связи; ТК—технологическая команда; ИОС—информация обратной связи.
В общем случае, структура привода образована устройством управления, состоящим из информационной и силовой частей, двигателя, передаточного устройства, выполняющего передачу механического движения от двигателя к исполнительному органу и согласование видов их движений и их параметров.
Структура электропривода роботов, в общем случае, образована электродвигателем с датчиками обратной связи по положению и скорости, передаточным устройством (механической передачей), тормозом, муфтами (например, для защиты двигателя от перегрузки) и устройством управления.
По функциональному признаку приводы ПР делятся на регулируемые и следящие. Регулируемые приводы работают, в основном, с ЦПУ (цикловым программным управлением). Следящие приводы – с ЧПУ и применяются тогда, когда необходима фиксация движения в любой точке.
3.1.2. Рабочий орган промышленного робота
Рабочий орган или захватное устройство – это узел механической системы ПР, обеспечивающий захватывание и удержание в определенном положении объекта манипулирования. Объекты могут иметь различные размеры, форму и массу, поэтому захваты относят к числу сменных элементов ПР и манипуляторов. Как правило, ПР комплектуют набором типовых (для данной модели) захватных устройств, которые можно менять в зависимости от требований конкретной технологической задачи.
Манипуляторы промышленных роботов оснащают двумя классами рабочих органов, к которым относятся:
–захватные устройства (ЗУ), предназначенные для захватывания и удержания предметов производства (ПП) или технологической оснастки;
–инструменты и технологические головки —приспособления и устройства, выполняющие основные технологические операции.
Захватные устройства могут удерживать детали, оснастку, инструменты и технологические головки. В качестве инструментов и технологических головок роботы оснащают ковшами для разливки расплавленного металла; клещами для точечной сварки; горелками для дуговой сварки, пламенной резки и зачистки; сверлильными, фрезерными, шлифовальными головками и др. В качестве рабочего органа используют сборочные инструменты (винта- и гайковерты, запрессовщики и т.п.), краскопульты и измерительные головки. Ограничений на тип и устройство рабочих органов нет, их выбирают из существующих конструкций или проектируют в соответствии с требованиями конкретного технологического процесса.
Рабочий орган связывает манипулятор
Свойства рабочего органа ПР. Вне зависимости от назначения рабочий орган промышленного робота обладает следующими свойствами:
–является многоэлементной механической системой, имеющей конкретное технологическое назначение;
–определяет непосредственную область применения конкретной модели промышленного робота;
–относится к числу сменных компонентов манипулятора промышленного робота;
–представляет собой приспособления, имеющие, как правило, один или более приводов;
–может содержать датчики внешней информации, обеспечивающие его адаптацию к конкретным условиям рабочей среды и решаемой задачи;
–может быть многофункциональным устройством, обеспечивающим решение более чем одной технологической задачи (перенос детали с одновременным измерением ее параметров; обрезка облоя деталей; сортировка деталей; разделение слоистых материалов и т.п.).
В состав рабочего органа робота входят: узел крепления захвата или инструмента к присоединительному фланцу руки робота; несущая конструкция; привод (пружинный, пневматический, гидравлический, электромеханический или другой); механические соединительные и рабочие элементы (рычаги, пальцы, насадки, инструмент и т.п.); датчики. При этом датчики вводят в состав рабочего органа с различными целями: для его очувствления (тактильные, силовые, силомоментные), оценки хода технологического процесса (например, контроля подачи электрода, расхода материалов, крутящего момента при сверлении или завинчивании и т.п.) и определения состояния объекта манипулирования.
Для захватных устройств определены усилие захватывания, показатели быстродействия (время захватывания, время отпускания, время локальных перемещений ЗУ), характерные предельные размеры захватываемого предмета производства (например, минимальный и максимальный диаметры цилиндрического предмета). Если робот имеет набор сменных схватов, то указываются общие пределы для всех этих схватов.
Показатели быстродействия (время перемещений, захватывания и отпускания) зависят преимущественно от вида привода (двигателей), а при одном и том же виде привода изменяются не в очень широких пределах. Обычно везде, где это возможно, используют пневматические приводы, так как они наиболее быстроходны, недороги, сравнительно мало весят и их легко обслуживать.
Технические показатели инструментов и технологических головок также устанавливают отдельно для каждого типа инструмента. Обычно это показатели, характеризующие параметры технологического процесса (усилие запрессовки в прессовых головках, расход краски для распылителей окрасочных роботов, максимальная сила тока электросварочного устройства, момент затяжки гайковерта и т.п.).
Технические требования к конструкции рабочего органа можно разделить на две группы:
–общие требования, относящиеся и к захватным устройствам, и к инструментам, и к любым другим видам оснастки;
