Следующий этап поисковых и исследовательских работ в области радиолокации относится к 1934 году, когда Управлением противовоздушной обороны (УПВО) был заключен договор с Ленинградским физико-техническим институтом (директор академик А. Ф. Иоффе) на проведение исследований по измерению электромагнитной энергии, отраженной от предметов различных форм и материалов [37]. Этому же институту совместно с ОКБ Управления ПВО РККА (руководитель П. К. Ощепков) поручалось изготовить передатчик и приемник для проведения опытов по фактическому обнаружению самолета по отраженной от него волне. Все работы проводились по заранее составленному плану и рассматривались как дело большой государственной важности. При этом рассматривалось создание двух типов РЛС непрерывного и импульсного излучения.
Первое направление вылилось в появление РЛС «Ревень», первая партия которых
К 1939 году появилась научная и экспериментальная база в Ленинградском физико-техническом институте (ЛФТИ) и по второму направлению в виде макета импульсной РЛС «Редут», созданного под руководством Ю. Б. Кобзарева (впоследствии академика).
В развитии отечественной радиолокационной техники РЛС «Редут» по сравнению с РЛС «Ревень» была значительным шагом вперед, так как позволяла не только обнаруживать самолеты противника на больших расстояниях и практически на всех высотах, но и непрерывно определять их дальность, азимут и скорость полета. Кроме того, при круговом синхронном вращении обеих антенн станция «Редут» обнаруживала группы и одиночные самолеты, находившиеся в воздухе на разных азимутах и дальностях, в пределах своей зоны действия и следила с перерывами по времени (один оборот антенны) за их перемещениями.
Таким образом, с помощью нескольких таких РЛС командование ПВО могло наблюдать за динамикой воздушной обстановки в зоне радиусом до 100 км, определять силы воздушного противника и даже его намерения, подсчитывая, куда и сколько в данное время направляется самолетов. За научно-технический вклад в создание первой РЛС дальнего обнаружения Ю.Б. Кобзареву, П.А. Погорелко и Н.Я. Чернецову была присуждена Сталинская премия 1941 года (рис. 44).
Рис. 44. Лауреаты Сталинской премии 1941 г. по радиолокации Ю. Б. Козарев, П. А. Погорелко и Н. Я. Чернецов
В связи с низкой эффективностью выпуск РЛС РУС-1 («Ревень») был прекращен. Назрела настоятельная потребность в привлечении к разработке и изготовлению импульсных РЛС типа «Редут» научно-исследовательской организации, имеющей опыт работы в создании сложных радиотехнических систем. В качестве такой организации правительством был выбран НИИ-20 Остехуправления. Всю работу в НИИ-20 предполагалось разбить на ряд этапов, в том числе провести дополнительные испытания макета РЛС «Редут» ЛФТИ.
Однако управление связи РККА внесло предложение в Комитет обороны при СНК СССР о включении в план НИИ-20 срочного задания по разработке РЛС «Редут». Согласно этому заданию, НИИ-20 должен был разработать и изготовить, а затем представить на государственные испытания два образца РЛС «Редут» в январе 1940 года. Пришлось преодолевать огромные трудности: не было нужной измерительной аппаратуры, отсутствовала кооперация с внешними предприятиями по комплектующим изделиям; не было специальных автомобильных кузовов с вращающимися кабинами, аппаратуры синхронной передачи для обеспечения синфазного вращения кабин. И, тем не менее, к концу 1939 года был разработан проект станции, а к апрелю 1940 года изготовлены два опытных образца РЛС «Редут». Это был двухантенный вариант РЛС с двумя синхронно вращающимися кабинами.

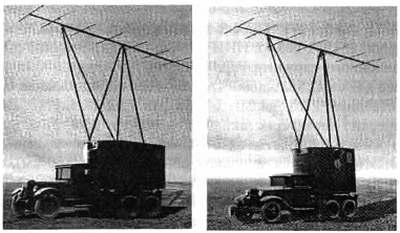

Рис. 45. Первая отечественная РЛС дальнего обнаружения «Редут» (РУС-2), двухантенный вариант с синхронным вращением кабин. Передатчик на ЗИС-6, приемник на ГАЗ-ААА, 1940 г.
Совместные полигонные испытания прошли успешно. Приказом Наркома обороны от 26 июля 1940 г. под шифром РУС-2 РЛС были приняты на вооружение войск ПВО.
Разработка, регулировка, испытания первых двух образцов РЛС «Редут» в НИИ-20 проводились под руководством и при непосредственном участии А. Б. Слепушкина (рис. 46). Создать в столь сжатые сроки первую РЛС удалось
Рис. 46. А. Б. Слепушкин, главный конструктор первой отечественной серийной РЛС РУС-2
В соответствии с постановлением Комитета Обороны при СНК СССР от 27 декабря 1939 года НИИ-20 было получено изготовить и сдать наркомату обороны 10 комплектов РЛС «Редут» (РУС-2).
К 10 июня 1941 года все десять комплектов заказчику были сданы. В 1941 году в НИИ-20 был создан опытный образец одноантенного варианта РЛС «Редут-41», который был испытан уже в боевых условиях. Что же из себя представляла первая отечественная РЛС дальнего обнаружения «Редут»? Вот ее технические характеристики. РЛС «Редут» (РУС-2) позволяла обнаруживать самолеты на больших, для того времени, расстояниях (предельная дальность обнаружения — 150 км), определять дальность до них (точность определения — 1000 м), азимут (точность определения — 2…3°), вычислять скорость полета. Станция распознавала группы и одиночные самолеты при нахождении их на разных азимутах и дальностях в пределах зоны обнаружения РЛС.
Используя информацию от РЛС РУС-2, командование частей ПВО впервые могло контролировать значительный объем воздушного пространства (радиус до 120–150 км в секторе обзора 0 — 360°), оценивать и прогнозировать формы и способы боевого применения авиации противника, планировать боевые действия своей авиации и зенитной артиллерии.
Не могу не привести тактико-технические требования на эту РЛС, цитируя их: «Станция предназначается для обнаружения самолетов, определения их местоположения, курса и скорости, а также для непрерывного наблюдения за их маршрутами. Станция должна работать на принципе отражения от самолетов электромагнитной энергии, посылаемой в пространство в виде кратковременных радиоимпульсов. Визуальный отсчет расстояний производится наблюдением на катодном осциллографе». И далее: «Станция должна быть рассчитана на непрерывную работу как со стороны аппаратуры, так и со стороны источников питания. Станция должна допускать нормальную работу при любых метеорологических условиях в любое время суток и года. Вся станция изготавливается из материалов отечественного производства, все приборы и машины должны быть также отечественного производства. В станции должны быть применены высококачественные изоляционные материалы. Не допускается применение эбонита, карболита, сопротивлений типа Каминского и парафинированных конденсаторов».
Последние строки особенно важны, так как опровергают утверждения некоторых историков, что в советской военной серийной аппаратуре использовались радиодетали бытовых радиоприемников, собранные у населения в начале войны.
Что же предшествовало созданию первых серийных образцов РУС-2 в НИИ-20 под руководством главного конструктора
А.Б. Слепушкина? В научно-технических отчетах ЛФТИ с 1935 по 1938 год приводятся результаты первых в СССР исследований по импульсной радиолокации. При этом были решены проблемы как принципиального характера по выбору длины волны РЛС для получения максимального рассеяния самолетами различной конструкции, так и технические вопросы по построению высокочувствительного приемного устройства и мощного импульсного передатчика.
Приведу лишь заголовки параграфов одного из отчетов того времени: 1) Принципы действия радиодистанциомера; 2) Разрешающая сила и предельная точность; 3) Дальность действия; 4) Влияние направленности антенны; 5) Основные параметры и их выбор; 6) Основные задачи разработки.
Но наиболее значимым из всех этих отчетов следует считать отчет об испытаниях действующего макета РЛС на подмосковном полигоне Донино НИИСТ РККА в марте — мае 1937 г. В испытательной установке было применено приемное устройство с двойным преобразованием частоты (второй гетеродин имел кварцевую стабилизацию частоты), схему которого я уже приводил ранее. В передатчике использовались лампы серийные Г-165, обеспечивающие импульсную мощность 1 кВт. На прием и передачу использовались антенны типа «волновой канал» (система Удо-Яги).
