При устройстве окопов в слабых грунтах необходимо предусмотреть одежду крутостей площадок для установки гранатомета из жердей диаметром 5–7 см.
Объем работ и расход материалов на устройство око. пов с одной и двумя площадками приведены в следующей таблице.
| Наименование | Окоп с одной площадкой | Окоп с двумя площадками | ||
|---|---|---|---|---|
| 6ез одежды крутостей | с одеждой крутостей | 6ез одежды крутостей | с одеждой крутостей | |
| Объем вынутого грунта, м^3 | 5 | 5 | 11 | 11,3 |
| В том числе из резерва, м^3 | 2,7 | 2,4 | 1,4 | 1 |
| Потребность: | ||||
| в
| 6,8 | 8 | 14,5 | 17,5 |
| в жердях диаметром 5-7см, м | 8 | 45 | 16 | 90 |
| в проволоке диаметром 3–4 мм, кг | – | 2 | – | 4 |
а
б
Рис. 56. Окоп с одной площадкой:
а — план окопа; б — разрез окопа
Рис. 57. Окоп с двумя площадками

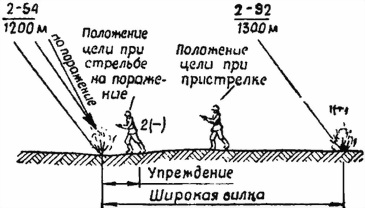

БЛАНК ЗАПИСИ СТРЕЛЬБЫ КОМАНДИРА ОТДЕЛЕНИЯ
__________(должность, звание, фамилия, имя и отчество)
__________(место огневой позиции)
Отметка по точкам наводки: основной…, запасной…, ночной…
Наименьшие прицелы: (Пример записи)
| № команды | Команда | Наблюдение | ||||
|---|---|---|---|---|---|---|
| Цель, порядок ведения огня | Дальность стрельбы, м | Прицел | Угломер (направление) | Гранатометы | ||
| 2 | 1 | |||||
| 1 | По пулемету, первому, короткой — огонь | 1000 | 1-91 | 30-00 | – | п20 |
| 2 | Огонь | – | – | – 0-20 | – | п5 - |
| 3 | Огонь | 1100 | 2-21 | – | – | п5 + + |
| 4 | Отделению, одной короткой, 10 секунд очередь — огонь | 1050 | 2-06 | – 0-05 | п10 + + | + + |
| 5 | Второму, правее 0-10, отделению, короткой — огонь | 1025 | 1-98 | – | п5 + + | ц + – |
| 6 | Стой, записать цель первая | 1025 | 1-98 | 29-80 |
Подпись _____(звание, фамилия)
ПЕРЕЧЕНЬ ЗАПАСНЫХ ЧАСТЕЙ, ИНСТРУМЕНТА И ПРИНАДЛЕЖНОСТИ К ГРАНАТОМЕТУ
Индивидуальный комплект запасных частей
| Наименование | Количество, шт. | Примечание |
|---|---|---|
| Пружина | 2 | Замена производится в случае утери или выявленного эксплуатационного дефекта |
| Кольцо стопорное | 4 | |
| Ролик | 1 | |
| Трос | 1 | |
| Шайба | 2 |
Инструмент и принадлежность
| Наименование | Количество, шт. |
|---|---|
| Щетка | 1 |
| Пенал | 1 |
| Крышка | 1 |
| Протирка | 1 |
| Выколотка | 1 |
| Шило | 1 |
| Колпачок | 1 |
Групповой
| Наименование | Количество, шт. |
|---|---|
| Система освещения | 1 |
| Светофильтр в оправе (нейтральный) | 1 |
| Светофильтр в оправе (оранжевый) | 1 |
| Ампула в оправе | 2 |
| Чехол | 1 |
| Кольцо | 2 |
| Колпачок | 2 |
| Наглазник | 2 |
| Ключ | 1 |
| Ключ-отвертка | 2 |
| Винт ПМ3x6 | 4 |
| Винт ПМ3x8 | 4 |
| Винт М2,5x8 | 2 |
| Винт М3x8 | 2 |
| Винт М3x3 | 5 |
| Гайка ПМ2,5-021 | 2 |
| Салфетка | 2 |
| Отвертка по НАЛ6 | 1 |
| Аккумуляторная батарея 2КНБН-1,5 | По особому заказу |
| Лампа СМ2,5–0,075 | 10 |
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ГРАНАТОМЕТА
1. В комплекс планово-предупредительных мероприятий по обеспечению исправности и постоянной боевой готовности гранатомета включаются:
— текущее обслуживание;
— техническое обслуживание № 1;
— техническое обслуживание № 2.
Текущее обслуживание проводится расчетом гранатомета после стрельб и учебных занятий, а также не реже одного раза в неделю, если гранатомет не используется.
Техническое обслуживание № 1 проводится совместно со специалистами артиллерийской ремонтной мастерской при поступлении гранатомета в подразделение и после учений, но не реже одного раза в два-три месяца, а также при постановке гранатомета на краткосрочное хранение.
Техническое обслуживание № 2 проводится в артиллерийской ремонтной мастерской с участием расчета после производства из гранатомета 1500 выстрелов, но не реже одного раза в два года, а также при постановке гранатомета на длительное хранение. При длительном хранении гранатомета техническое обслуживание № 2 проводится один раз в пять лет.
2. При текущем обслуживании проводятся следующие основные работы:
— неполная разборка гранатомета, чистка и смазка его частей и механизмов;
— чистка и просушка чехлов, сумок и футляра для прицела;
— проверка отсутствия течи керосина через уплотнения гидротормоза и ударника;
— проверка состояния проводов, штепсельных разъемов и контактов системы освещения;
— проверка состояния по наружному виду тела гранатомета, станка, коробок для выстрелов, звеньев ленты, прицела, принадлежности, запасных частей и инструмента;
— устранение выявленных неисправностей и недостатков, замена поврежденнных и недостающих частей с использованием ЗИП.
Если неисправности гранатомета в подразделении устранить невозможно или при стрельбе будут ощущаться сильные и жесткие удары затвора о затыльник или будет замечено, что при установке регулятора на минимальный темп стрельбы не происходит уменьшение темпа стрельбы, гранатомет отправить в ремонтную мастерскую.
3. При техническом обслуживании № 1 выполняются работы, предусмотренные для текущего обслуживания, и дополнительно:
— полная разборка гранатомета, чистка и смазка;
— проверка работы частей и механизмов гранатомета с заряжанием его учебными выстрелами;
— выверка прицела;
— устранение выявленных неисправностей и недостатков и подкраска оголенных мест коробок для выстрелов.
4. При техническом обслуживании № 2 проводятся работы, предусмотренные для текущего обслуживания и технического обслуживания № 1, и дополнительно:
— дефектация частей и механизмов тела гранатомета: затвора, досылателя, извлекателя, боевой плиты, рычага бойка, рычага подачи, подавателя, отражателя и ударника;
