Оптическая система прицела (рис. 29) состоит из объектива, призмы, сетки, окуляра и защитного стекла.
Объектив предназначается для получения изображения наблюдаемого объекта. Призма является оборачивающей системой и служит для получения действительного прямого изображения. Окуляр служит для увеличения и рассматривания изображения наблюдаемого объекта и сетки. Защитное стекло предохраняет прицел от попадания внутрь пыли и грязи. Через него осуществляется подсветка сетки прицела.

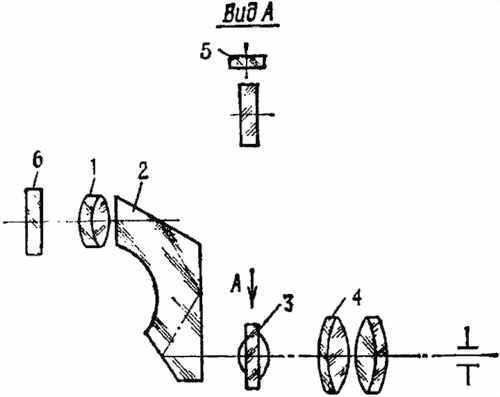

< image l:href="#"/>Рис. 29. Оптическая система прицела:
1 — объектов; 2 — приема; 3 —
Сетка прицела (рис. 30) представляет собой пластинку, на которой нанесены шкалы углов прицеливания и боковых поправок.
Шкала углов прицеливания выполнена в виде угольников и штрихов и позволяет производить стрельбу из гранатомета на дальности до 700 м (из гранатометов ранних выпусков — до 550 м). Цена делений между вершинами угольников составляет 100 м, а между вершинами угольника и штриха — 50 м. Цифры 1, 2, 3, 4, 5, 6, 7 соответствуют расстояниям 100, 200, 300, 400, 500, 600 и 700 м.
Влево и вправо от верхнего угольника находится шкала боковых поправок, равная ±0-60. Цена делений этой шкалы равна пяти тысячным (0-05). Она обозначена цифрами 20, 40, 60.
а
б

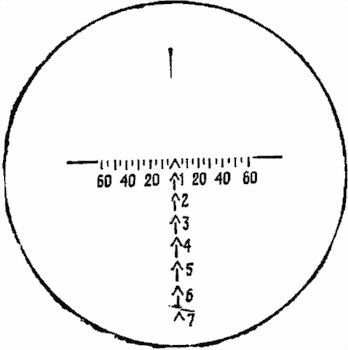

Рис. 30. Сетка прицела:
а — прицелов раннего выпуска; б — прицелов последнего выпуска
Для работы с прицелом в ночное время в комплекте прицела имеется система освещения, состоящая из корпуса с тумблерами, двух патронов подсветки, ламп, аккумуляторной батареи и проводов.
Для подготовки системы освещения и стрельбе необходимо присоединить: корпус системы освещения с аккумуляторной батареей — к кронштейну основания станка; патрон подсветки сетки прицела — к основанию на головке прицела; патрон подсветки шкал и уровней — к планке на корпусе прицела.
Для улучшения работы с прицелом применяется: в яркую солнечную погоду — нейтральный светофильтр, в пасмурную погоду для повышения контрастности изображения — оранжевый светофильтр.
Прицел с комплектом ЗИП к нему (рис. 31) хранится и транспортируется в укладочном ящике.
22. Для стрельбы из гранатомета применяется 30-мм выстрел с осколочной гранатой (ВОГ 17).
Выстрел ВОГ-17 (рис. 32) состоит из осколочной гранаты, порохового заряда и головного взрывателя мгновенного действия (ВМГ).
Осколочная граната предназначается для поражения живой силы осколками. Она состоит из корпуса, ведущего пояска, пружины (осколочной рубашки) и разрывного заряда.
< image l:href="#"/>Рис. 31. Индивидуальный комплект ЗИП к прицелу:
1 — аккумуляторная батарея 2КНБН 1,5; 2 — корпус системы освещения; 3 — патроны подсветки; 4 — провода; 5 — чехол для системы освещения; 6 — салфетка; 7 — светофильтры; 8 — ампулы в оправе; 9 — лампочки; 10 — колпачки; 11 — ключ; 12 — ключ-отвертка; 13 — отвертка
Рис. 32.

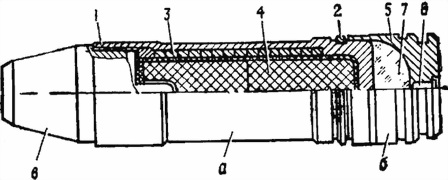

а — осколочная граната; б — пороховой заряд; в — взрыватель; 1 — корпус; 2 — ведущий поясок; 3 — пружина (осколочная рубашка); 4 — разрывной заряд; 5 — гильза; 6 — капсюль-воспламенитель; 7 — нитроглицериновый порох
Пороховой заряд предназначается для сообщения гранате начальной скорости. Он состоит из гильзы, капсюля-воспламенителя и нитроглицеринового пороха.
Головной взрыватель (рис. 33) служит для обеспечения разрыва гранаты при встрече ее с целью (преградой). Он состоит из ударного (реакционного) и воспламенительного механизмов и предохранительного механизма дальнего взведения.
Ударный механизм обеспечивает срабатывание взрывателя при встрече с преградой. Он состоит из стержня, жала и капсюля-детонатора.
Воспламенительный механизм обеспечивает срабатывание предохранительного механизма. Он состоит из капсюля-воспламенителя, пружины и жала.
а
б
в
Рис. 33. Головной взрыватель:
а — ударный механизм; б — воспламенительный механизм; в — предохранительный механизм дальнего взведения; 1 — стержень; 2 — жало ударного механизма; 3 — капсюль-детонатор; 4 — капсюль-воспламенитель; 5 — пружина жала; 6 — жало воспламенительного механизма; 7 — замедлитель; 8 — пружина; 9 — колпачок; 10 — стопор; 11 — заслонка; 12 — поворотная пружина; 13 — втулка; 14 — ось; 15 — поджимное кольцо; 16 — опорное кольцо; 17 — мембрана; 18 — корпус
Предохранительный механизм дальнего взведения обеспечивает безопасность взрывателя в служебном обращении и дальнее взведение. Он состоит из замедлителя с запрессованным в него пороховым составом, пружины с колпачком и стопора, удерживающего заслонку от разворота поворотной пружиной.
Механизмы взрывателя размещены во втулке с осью, которая поджимает мембрану.
23. Выстрелы в окончательно снаряженном виде помещаются в бумажные гильзы и укладываются в герметичные металлические коробки по 48 штук. По две таких коробки с выстрелами укладываются в деревянные ящики. В каждый ящик вкладывается нож для вскрытия металлических коробок и инструкция по пользованию ножом.
