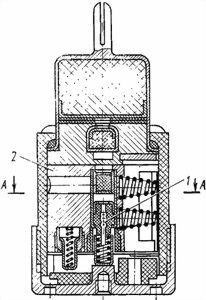

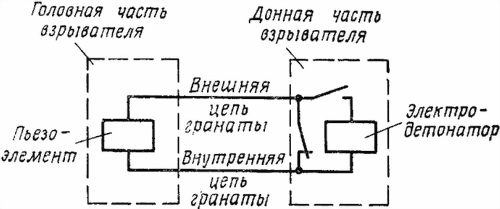

Рис. 30. Донная часть взрывателя:
а — общий вид; б, в — вид в разрезе; г — упрощенная схема электроцепи в служебном обращении; 1 — электродетонатор; 2 — движок; 3 — стопор порохового предохранителя; 4 —
В случае промаха или отказа взрывателя при встрече с преградой через 4–6 с после выстрела заканчивается горение пиротехнического состава самоликвидатор а и электродетонатор взрывателя срабатывает не от электрического тока, а от подрыва капсюля-детонатора самоликвидатора.
Реактивный двигатель гранаты ПГ-9 служит для увеличения скорости полета гранаты на траектории. Он имеет камеру, переходное дно, пирозамедлитель-воспламенитель, маршевый пороховой заряд с диафрагмой и сопло.
Маршевый пороховой заряд из нитроглицеринового пороха помещается в камере двигателя; задняя часть заряда упирается в диафрагму.
Для воспламенения маршевого порохового заряда в передней части камеры помещается пирозамедлитель-воспламенитель. Он состоит из собранного в корпусе капсюля-воспламенителя, жала с пружиной, замедлительного пиротехнического состава и воспламенителя дымного пороха.
а
< image l:href="#"/>б
в

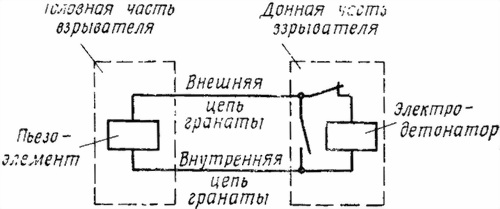

Рис. 31. Положение частей донной части взрывателя в полете (после взведения):
а, б — вид в разрезе; в — упрощенная схема электроцепи после взведения взрывателя; 1 — электродетонатор; 2 — движок; 3 — стопор порохового предохранителя
На заднюю часть камеры навернуто сопло. На наружной поверхности сопла сзади помещается крестовина с шестью откидными перьями стабилизатора, перевязанными в сложенном положении капроновой нитью. В крестовине имеется два гнезда, в которых размещены трассеры.
Сопло закрыто герметизирующей прокладкой и диском. Сзади к соплу прикреплен хвостовик с двумя выступами для присоединения порохового заряда.
Передняя часть сопла имеет кольцевое уширение, предназначенное для центрования гранаты при движении по каналу ствола и воспринятая при выстреле давления газов порохового заряда. На уширенной части сопла расположено четыре наклонных тангенциальных отверстия; при выстреле истекающие через них пороховые газы придают гранате вращательное движение.

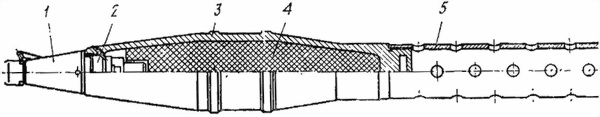

Пороховой заряд ПГ-9П служит для сообщения гранате начальной скорости. Он состоит из металлического зарядного устройства, навески нитроглицеринового пороха, воспламенительного заряда и узла форсирования. Металлическое зарядное устройство представляет собой стальную трубку с большим количеством отверстий. На переднем конце стальной трубки монтируется сухарное устройство
Одна пара проводов, идущая от электрозапалов, соединена с диафрагмой («на массу»), а другая — с контактным кольцом, изолированным от диафрагмы. Для обеспечения надежного контакта диафрагмы с гранатометом («на массу») служат две пластинчатые пружины, закрепленные на диафрагме.
Действие порохового заряда и реактивного двигателя. После подачи электрического импульса от электростреляющего механизма гранатомета (через контактное кольцо диафрагмы и массу гранатомета) на два электрозапала в трубке воспламеняется дымный порох воспламенительного заряда. Образовавшиеся газы прорывают гильзу воспламенительного заряда и проникают через отверстия в стальной трубке к ленточному пороховому заряду. Пороховой заряд воспламеняется, газы давят на дно гранаты (на сопло реактивного двигателя). Давлением газов отрывается от сопла хвостовик, к которому присоединен пороховой заряд, и граната начинает движение по стволу гранатомета; часть газов протекает через наклонные отверстия в уширенной части сопла вперед и придает гранате вращательное движение. Одновременно воспламеняются два трассера на стабилизаторе гранаты.
При дальнейшем повышении давления газов в стволе продавливаются (разрушаются) диски узла форсирования и начинается истечение газов через сопло затвора гранатомета. Образующаяся при этом реактивная сила уравновешивает силу отдачи.
В начале движения гранаты в пирозамедлителе-воспламенителе реактивного двигателя жало под действием сил инерции сжимает пружину и накалывает капсюль-воспламенитель; начинается горение замедлительного пиротехнического состава.
После вылета гранаты из ствола перья стабилизатора под действием центробежных сил и встречного потока воздуха раскрываются и полет гранаты стабилизируется, как у обычных оперенных снарядов.
В 10–20 м от дульного среза ствола от пиротехнического состава пирозамедлителя-воспламенителя реактивного двигателя загорается нитроглицериновый порох маршевого заряда. Под действием давления газов маршевого порохового заряда из сопла реактивного двигателя выталкиваются герметизирующая прокладка и диск и через сопло начинается истечение газов. Возникающая при этом реактивная сила увеличивает скорость полета гранаты. После окончания горения пороха в камере реактивного двигателя граната летит по инерции.
В полете вращательное движение гранаты увеличивается за счет воздействия встречного потока воздуха на скосы перьев стабилизатора. Вследствие вращательного движения гранаты повышается меткость стрельбы, так как при вращении гранаты уменьшается влияние одной из основных причин рассеивания реактивных снарядов — эксцентриситета реактивной силы.
