— вращая маховички, наводит в точку прицеливания вершину прицельной марки, соответствующей дальности до цели и поправке направления на боковой ветер и движение цели (рис. 42).
При появлении дымки в воздухе и при плохой освещенности наводчик применяет светло-оранжевый светофильтр, а при ярком солнце или слепящем снеге — нейтральный светофильтр.
а
б

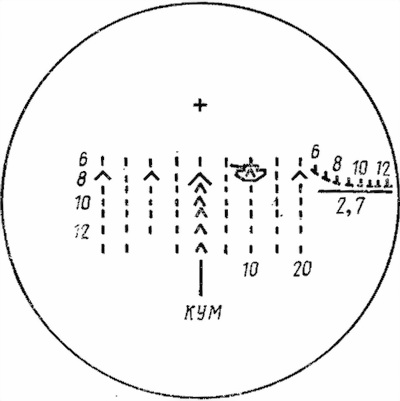

Рис. 42.
а — по танку на расстоянии 800 м (с упреждением 0-10); б — по орудию на расстоянии 700 м (боковая поправка отсутствует)
При стрельбе в сумерки и ночью для подсветки сетки прицела наводчик включает тумблер системы освещения.
68. Для наводки гранатомета в цель с помощью механического прицела наводчик:
— откидывает мушку и прицельную планку;
— устанавливает нужное деление шкалы температурных поправок;
— устанавливает хомутик прицела на скомандованное деление прицельной планки;
— вращая маховички механизмов наведения, зажмуривает левый глаз, а правым смотрит через прорезь хомутика на вершину мушки так, чтобы мушка находилась посредине прорези, а вершина ее была на уровне с верхними краями прорези, т. е. берет ровную мушку и совмещает ее с точкой прицеливания.
69. Для наводки гранатомета в цель с помощью прицела раздельной наводки по вспомогательной точке наводчик:
— вращая маховичок механизма углов прицеливания, устанавливает скомандованный прицел;
— маховичком механизма бокового уровня устанавливает скомандованный уровень;
— действуя подъемным механизмом гранатомета, выводит пузырек бокового уровня в среднее положение;
— нажав на рукоятку угломера, приблизительно устанавливает на шкале скомандованный угломер и плавно опускает рукоятку; затем вращая маховичок угломера, точно устанавливает угломер;
— вращая маховичок поворотного механизма гранатомета, совмещает вертикальную нить перекрестия визира с точкой наводки, при этом пузырьки уровней должны находиться в среднем положении. Если пузырьки уровней сместились, то, вращая маховичок механизма поперечного качания и маховички поворотного и подъемного механизмов гранатомета, добивается, чтобы при совмещенной с точкой наводки вертикальной нити перекрестия пузырьки уровней находились в среднем положении.
Точкой наводки на местности могут служить: днем — хорошо видимые и неподвижные предметы, ночью — электровеха.
Перед первым выстрелом наводчик повторяет команды установок прицельных приспособлений в момент их исполнения, в дальнейшем — только при изменении установок.
70. Командир гранатомета, получив доклад «Кумулятивной (осколочной) готово» и убедившись, что расчет находится в безопасной зоне, командует: «Огонь».
71. Наводчик
Проверка и исправление наводки гранатомета обязательны перед каждым выстрелом.
72.3аряжающий после выстрела ставит гашетку на предохранитель и резко открывает затвор; при этом извлекается диафрагма с трубкой. В случае неполного извлечения диафрагмы с трубкой надо удалить ее рукой, предварительно надев рукавицу.
73. По команде «Прицел больше (меньше) столько-то» или «Прицел столько-то» наводчик увеличивает (уменьшает) прицел на скомандованное число делений или использует прицельную марку в соответствии со скомандованным прицелом.
По команде «Наводить выше (ниже) столько-то фигур» наводчик изменяет точку прицеливания по высоте цели в скомандованную сторону. При приближении цели к гранатомету на 150–200 м во всех случаях наводит гранатомет в уязвимое место цели.
По команде «Правее (левее) 0-05» или «Правее (левее) полфигуры (фигура)» наводчик выносит вершину прицельной марки, с помощью которой производилось прицеливание для предыдущего выстрела, вправо (влево) на величину скомандованной поправки направления.
74. Для отмены неправильно поданной команды, относящейся к изменению прицела или величины поправки направления, командовать: «Стой, прицел (боковую поправку, угломер) отставить», после чего подать требуемую команду.
При необходимости отмены неправильно поданной команды, относящейся к изменению точки прицеливания, командовать: «Стой, наводить туда-то».
75. В случае когда требуется проверить работу расчета (расчетов), подается команда «Стой, расчет (расчеты) на линию гранатомета, столько-то метров от него — становись!» По этой команде расчет (расчеты) выстраиваются справа (слева) от гранатомета в одну шеренгу. После окончания проверки подается команда «Расчет (расчеты) — к гранатомету (гранатометам)».
76. Стрельба прекращается по команде «Стой». Если за командой «Стой» не последует команда для продолжения огня, а гранатомет окажется заряженным, наводчик докладывает: «Гранатомет заряжен» — и действует по указанию командира гранатомета.
77. Для разряжания гранатомета подается команда «Разрядить». По этой команде заряжающий запирает гашетку предохранителем, плавно открывает затвор, извлекает выстрел из ствола и закрывает затвор.
