6. Надеть розочку на ручку. Надвинуть установочную пластину на шпиндель, а затем плотно закрепить ее небольшими крепежными винтами. Надеть розочку на пружинную скобу на установочной пластине (рис. 6.11). Отжать кнопку защелки, чтобы защелка вошла в прорезь.

Розочку с резьбой надо надеть на шпиндель и навинтить на резьбовую втулку. Ее следует повернуть по часовой стрелке и затянуть гаечным ключом (рис. 6.12).

Ремонт и техническое обслуживание

Если ручка-кнопка функционирует неправильно, вам придется ее разобрать, чтобы установить причину неисправности. Внутри может оказаться изношенная или сломанная пружина или потребуется чистка и смазка замка. На рис. 6.13 – 6.16 изображены детали, которые можно найти в стандартных ручках-кнопках. В табл. 6.1 приведен список деталей, соответствующих рис. 6.13 – 6.16.

Рис. 6.13. Конструкция

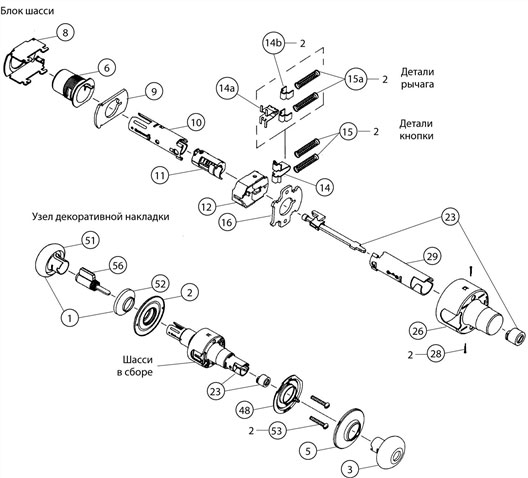

замка модели Model A55PD (замок для станции технического обслуживания): открывается ключом снаружи, когда наружная кнопки блокируется универсальной кнопкой внутри кнопки-ручки; имеет кнопку открывания закрытой двери; наружную кнопку-ручку можно зафиксировать поворотом универсальной кнопки (С разрешения компании Schlage Lock Company)

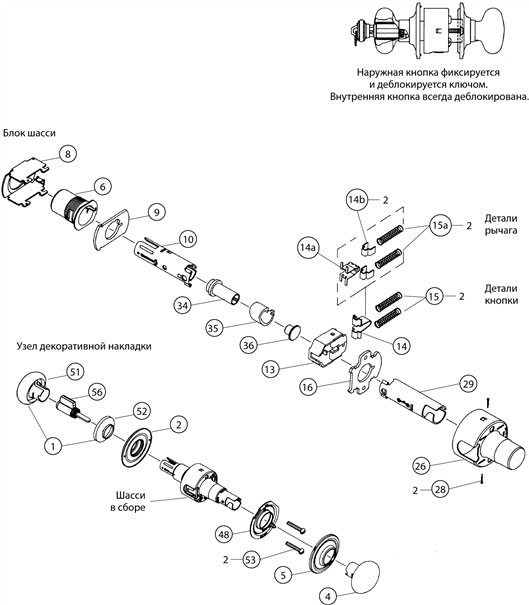

Рис. 6.14. Конструкция замка модели Model A70PD (замок для классных дверей в школе): наружная кнопка фиксируется и разблокируется ключом; внутренняя кнопка всегда разблокирована (С разрешения компании Schlage Lock Company)

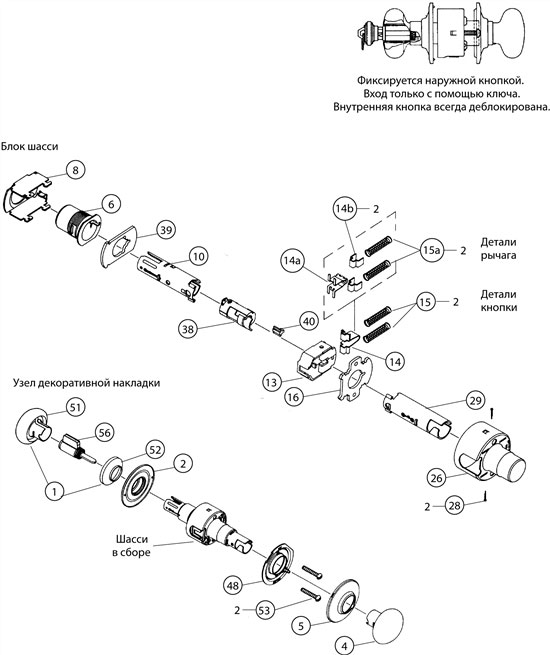

Рис. 6.15. Конструкция замка модели Model A80PD (замок для складского помещения): фиксируется наружной кнопкой; вход только с помощью ключа; внутренняя кнопка всегда разблокирована (С разрешения компании Schlage Lock Company)

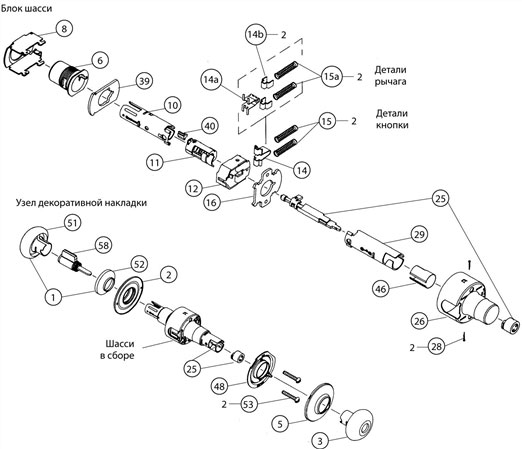

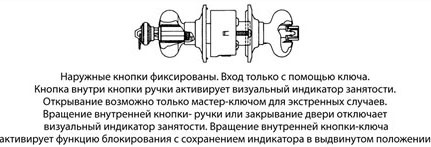

Рис. 6.16. Конструкция замка модели Model A85PD (замок для отелей/мотелей): наружные кнопки фиксированы; вход только с помощью ключа; кнопка внутри кнопки-ручки активирует визуальный индикатор занятости; открывание возможно только мастер-ключом для экстренных случаев; поворот внутренней кнопки-ручки или закрывание двери отключает визуальный индикатор занятости; поворот внутренней кнопки-фиксатора активирует функцию блокирования и переводит индикатор в положение «занято» (С разрешения компании Schlage Lock Company)

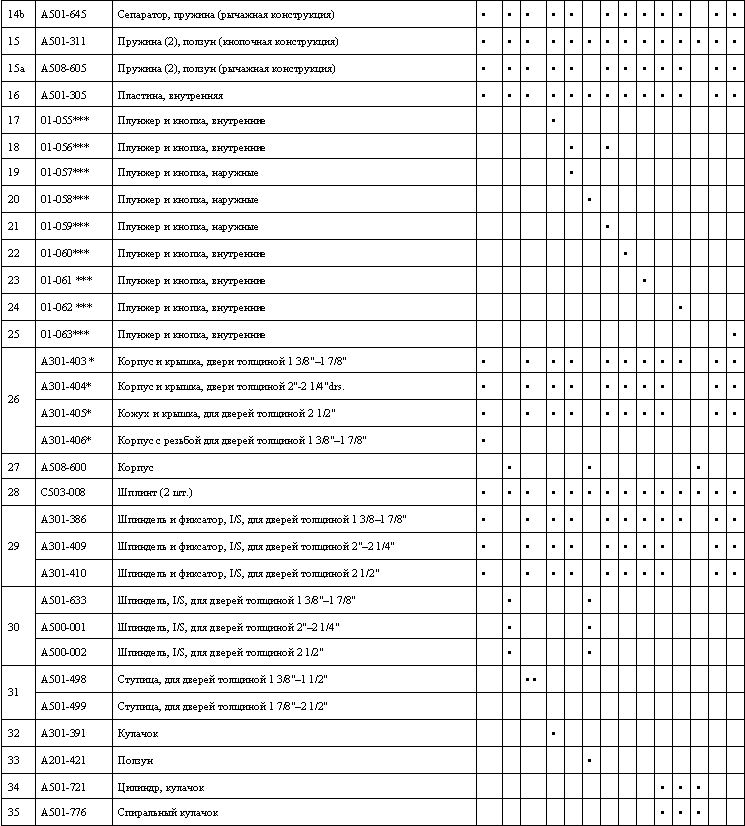

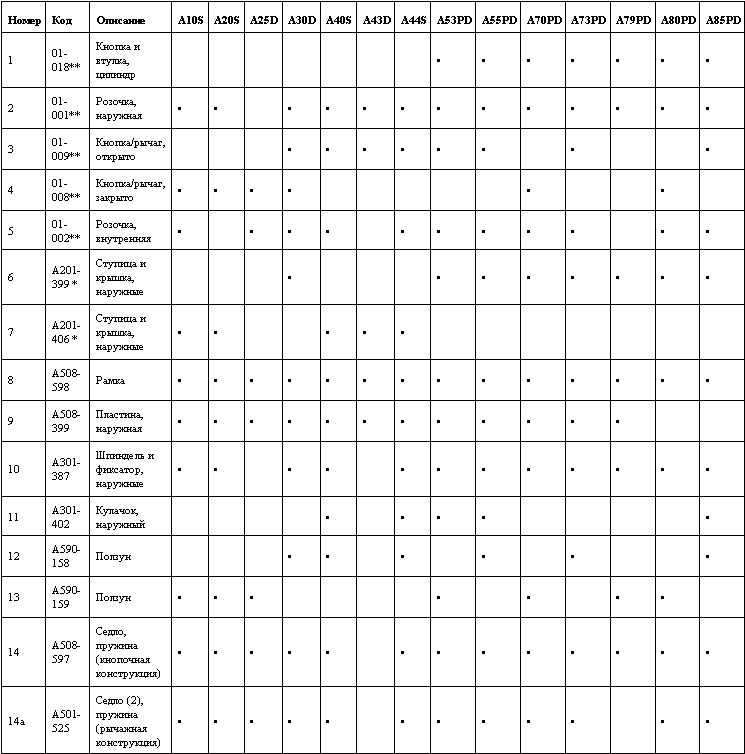

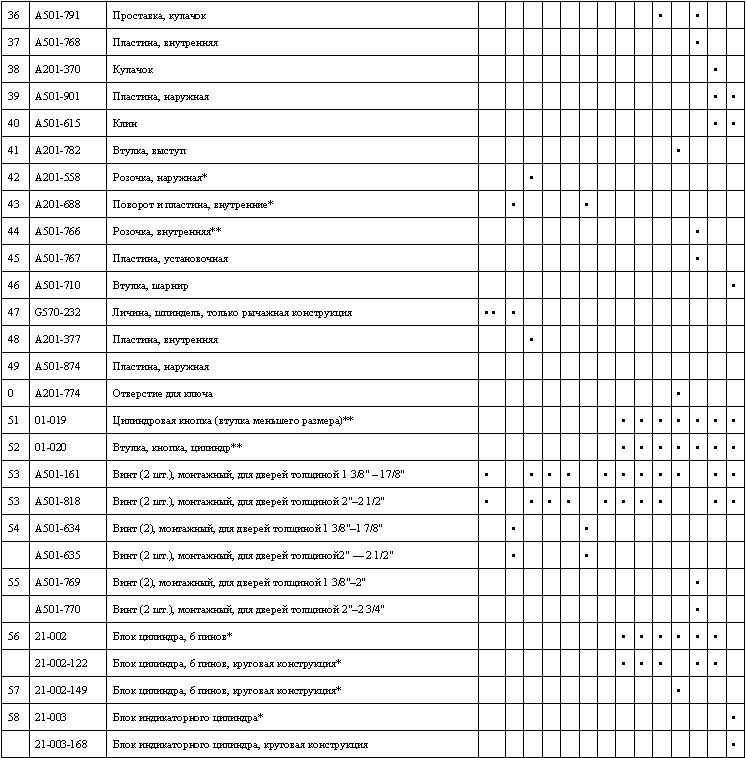

Таблица 6.1. Перечень деталей ручки-кнопки

* Указать внешнюю отделку.

** Указать конструкцию и внешнюю отделку.

*** Указать конструкцию, внешнюю отделку и толщину двери.

Замки-засовы

На рис. 6.17 показан типичный замок-засов. Замок-засов устанавливают так же, как кнопку-ручку. На рис. 6.18 – 6.21 изображены детали нескольких типов замков-засовов. В табл. 6.2 приведен список деталей, соответствующих рис. 6.18 – 6.21.

Рис. 6.17. Засов (ригель) компании Schlage (С разрешения компании Schlage Lock Company)

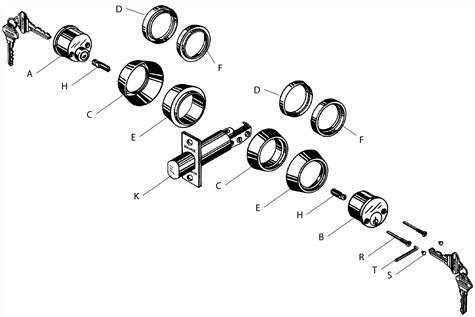

Рис. 6.18. Конструкция

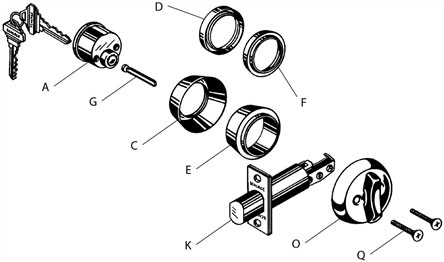

замков моделей B263P и B463P: (ригельный засов с односторонним цилиндром для классной комнаты): засов может выдвигаться и задвигаться ключом снаружи; изнутри засов можно только втянуть и нельзя выдвинуть; засов автоматически фиксируется после выдвижения на полную длину; возможна установка несъемных торцевых фиксирующих болтов (С разрешения компании Schlage Lock Company)

Рис. 6.19. Конструкция ригельных замков моделей B162P, B262P и B462P (засов с двусторонним цилиндром): засов можно перемещать ключом с любой стороны; засов автоматически фиксируется после выдвижения на полную длину; цилиндры фиксируются винтами через лицевую поверхность внутреннего цилиндра; замок снабжен несъемными торцевыми фиксирующими болтами (С разрешения компании Schlage Lock Company)

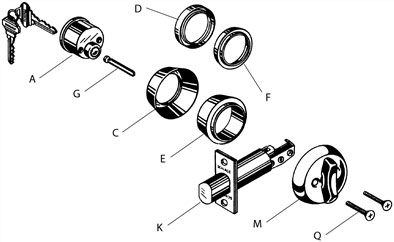

Рис. 6.20. Конструкция ригельных замков моделей B160P, B260P и B460P (засов с односторонним цилиндром): засов можно перемещать ключом, вставленным снаружи или поворотом рукоятки изнутри; засов автоматически фиксируется после выдвижения на полную длину; возможна установка несъемных торцевых фиксирующих болтов (С разрешения компании Schlage Lock Company)

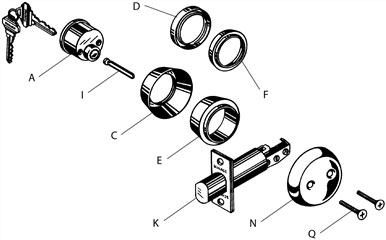

Рис. 6.21. Конструкция ригельных замков моделей B261P и B461P (засов с односторонним цилиндром и внутренней декоративной накладкой): засов можно перемещать только ключом, вставленным снаружи; засов автоматически фиксируется после выдвижения на полную длину; внутренняя декоративная накладка крепится обычными винтами; возможна установка несъемных торцевых фиксирующих болтов (С разрешения компании Schlage Lock Company)

Секрет мастерства

Многие ошибки, которые возникают при сверлении отверстия для засова или ручки-кнопки, можно устранить с помощью недорогих монтажных пластин (scar plate).

Если ключ в замке проворачивается с трудом, то сначала надо проверить, легко ли двигается засов и полностью ли он перемещается в закрытое и открытое положение, когда дверь открыта. Если это так, то, вероятно, проблема связана с неточным совмещением засова и запорной планки. Если замок плохо работает при открытой двери, то, возможно, необходима смазка засова.

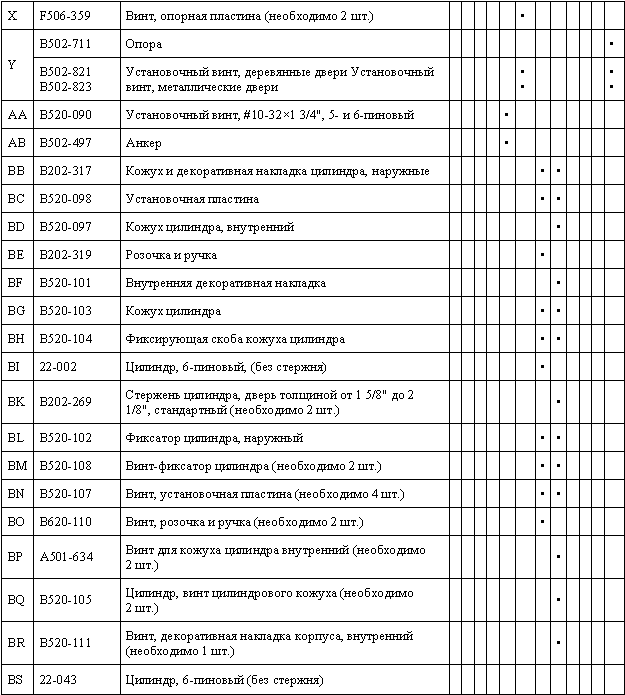

Таблица 6.2. Перечень деталей замков-засовов Schlage [6]

Врезные цилиндровые замки

Врезные замки с цилиндровым механизмом (рис. 6.22) устанавливают преимущественно в зданиях коммерческого и промышленного назначения.

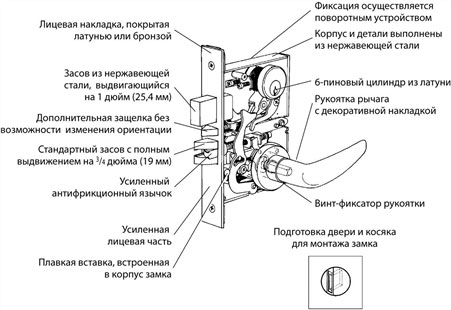

Рис. 6.22. Врезной цилиндровый замок серии "L" (С разрешения компании Schlage Lock Company)
