Ручки-кнопки – это замки, у которых ключ вставляется в центр кнопки, выполненной в форме ручки (рис. 1.2 и 1.3).
Рис. 1.1. Навесные замки разной формы и типа для различных целей (С разрешения компании Master Lock Company)
Рис. 1.2. Внешний вид ручки-кнопки

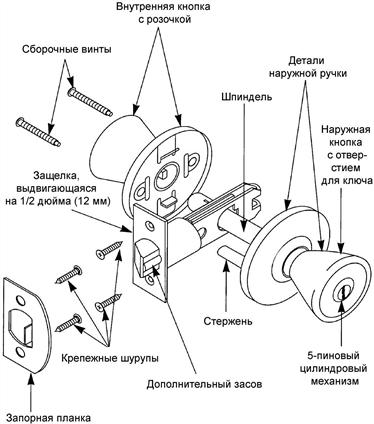

Рис. 1.3. Детали
В фалевом замке есть ручка, которая используется в качестве рычага (рис. 1.4 и 1.5). На рис. 1.6 показан замок со встроенной фалевой ручкой. Замок-защелка имеет выдвигающийся засов (рис. 1.7 и 1.8).
По названию нетрудно определить автомобильный, велосипедный (рис. 1.9), лыжный (рис. 1.10), балконный замок и др. Иногда замки, которые предназначены для выполнения одной и той же задачи, имеют совершенно разный внешний вид. Так, на рис. 1.11 изображены различные замки для балконной двери.
Рис. 1.4. Замки с фалевыми ручками изготавливают различных типоразмеров (С разрешения компании Kwikset Corporation)
Рис. 1.5. Замки с рычажными механизмами часто устанавливают в помещениях для людей с ограниченными физическими возможностями

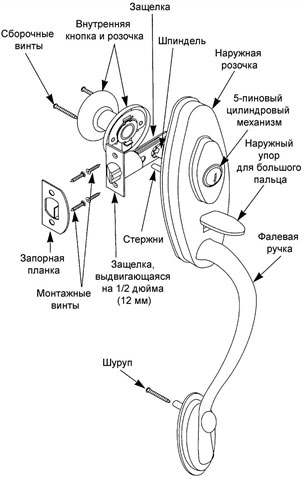

Рис. 1.6. Детали замка со встроенной фалевой ручкой
Рис. 1.7. Замок-защелка, часто устанавливаемый в домах и учреждениях
Рис. 1.8. Детали замка-защелки
Рис. 1.9. Велосипедным замком можно прикрепить велосипед к ограждениям, столбам и др. (С разрешения компании Master Lock Company)
Рис. 1.10. Замком для лыж можно прикрепить лыжи с палками к ограде, дереву или столбу (С разрешения компании Master Lock Company)

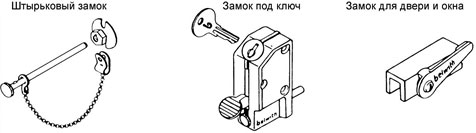

Рис. 1.11. Замки для лоджии/балкона могут иметь совершенно разный вид (С разрешения компании Belwith International)
Фирма-производитель
Специалисты-замочники часто различают замки по названию производителя, особенно, когда все или почти все замки какой-либо фирмы обладают общими характеристиками. Например, замки, произведенные компанией Medeco Security Locks, Inc., всегда имеют одинаковую внутреннюю конструкцию. Когда говорят «замок Медеко», мастер сразу может оценить возможность его обслуживания и ремонта.
Некоторые производители замков настолько популярны на рынке, что каждый замочник знаком с названиями этих фирм и общими характеристиками
Тип ключа
Очень часто замок идентифицируют по типу его ключа. Наиболее яркие примеры – замки под ключ с бородкой и под тубулярный ключ.
Замки с тубулярными ключами иногда называют замками «Эйс» (Ace – марка популярного отбеливателя), поскольку они в основном используются в торговых автоматах и стиральных машинах с монетоприемниками (рис. 1.12). Замки под ключ с бородкой обычно монтируют в дверях туалетов и спальных комнат, и слесари-замочники различают такие замки по способу их установки.
Рис. 1.12. Типичный замок под тубулярный ключ
Способ установки
Термины «накладной замок» и «врезной замок» идентифицируют замки по способу их установки. Накладной замок сконструирован так, чтобы его можно было установить на поверхности или на краю двери (рис. 1.13 – 1.15).
Рис. 1.13. Накладной замок под ключ с бородкой (С разрешения компании Ilco Unican Corp.)
Рис. 1.14. Накладной замок-защелка и запорная планка (С разрешения компании Ilco Unican Corp.)
Рис. 1.15. Накладной замок, устойчивый к вскрытию фомкой, может обеспечить высокий уровень безопасности при правильно установленной запорной планке (С разрешения компании Ilco Unican Corp.)
Рис. 1.16. Врезной замок под ключ с бородкой (С разрешения компании Ilco Unican Corp.)
Рис. 1.17. Большинство современных врезных замков изготавливаются под ключ для цилиндрового замка (С разрешения компании Adams Rite Mfg. Co)
Врезной замок сконструирован для установки внутри двери или в вырезанной части двери. На рис. 1.16 показан установленный врезной замок под ключ с бородкой. Однако не все врезные замки открываются ключами с бородкой, например во врезном замке, изображенном на рис. 1.17, применяется цилиндровый механизм.
Внутренняя конструкция
Обычно при обслуживании и ремонте замков для слесаря-замочника более важны названия, которые отражают их внутреннюю конструкцию. К таким примерам относится замок с нарезкой, пиновый [1] цилиндровый замок, дисковый цилиндровый замок, пластинчатый цилиндровый замок, сувальдный замок и пластинчатый цилиндровый замок с боковым стержнем.
1
Здесь и далее оставлен авторский термин «пин» (штифт), обозначающий стержневой элемент секретности цилиндрового механизма замка – Ред.
