Руководство службы 7,62-мм станковый пулемет обр. 1939 г.
Шрифт:
Приложение 4
Ведомость комплектных деталей станка под 7,62-мм станковый пулемет обр. 1939 г.
| № деталей по атласу | Наименование | Количество |
|---|---|---|
| 1 | Тройник | 1 |
| 2 | Болт тройника | 1 |
| 3 | Гайка рукоятки | 1 |
| 4 | Рукоятка | 1 |
| 5 | Штифт рукоятки тройника | 1 |
| 6 | Штифт ограничителя | 2 |
| 7 | Цепочка | 2 |
| Сб.1 | Тройник | 1 |
| 8 | Вертлюг | 1 |
| 9 | Штифт для запора щита | 3 |
| 10 | Запор щита | 1 |
| 11 | Рукоятка запора | 1 |
| 12 | Штифт рукоятки | 1 |
| 13 | Рукоятка вертлюга | 1 |
| Сб.2 | Вертлюг | 1 |
| 14 | Постель | 1 |
| 15 | Ползун передний | 1 |
| 16 | Пружина
| 1 |
| 17 | Пружина ползуна малая | 1 |
| 18 | Болт ползуна | 1 |
| 19 | Штифт болта | 1 |
| 20 | Шайба | 1 |
| 21 | Гайка | 1 |
| 22 | Ось крепления пулемета передняя | 1 |
| 23 | Рукоятка | 2 |
| 24 | Ось рукоятки | 3 |
| Сб.3 | Ось крепления пулемета передняя | 1 |
| 25 | Ползун задний | 1 |
| 26 | Винт упорный | 1 |
| 27 | Ось крепления пулемета задняя | 1 |
| Сб.4-1 | Ось крепления пулемета задняя | 1 |
| 28 | Нижняя планка козырька | 1 |
| 29 | Боковая планка козырька | 1 |
| Сб.5 | Козырек | 1 |
| 30 Заклепка козырька 3x10 | 3 | |
| Сб.6 | Постель с козырьком | 1 |
| Сб.7 | Постель | 1 |
| 31 | Наружный под'емный винт | 1 |
| 32 | Указатель | 1 |
| 33 | Кольцо с делениями | 1 |
| 34 | Пружина кольца | 1 |
| 35 | Матка под'емного механизма | 1 |
| 36 | Маховик тонкой наводки | 1 |
| 37 | Ограничитель нижний | 1 |
| 38 | Ограничитель верхний | 1 |
| 39 | Кольцо ограничителя | 1 |
| 40 | Зажимной винт ограничителя | 1 |
| 41 | Пружина зажимного винта | 1 |
| 42 | Винт кольца ограничителя | 1 |
| 43 | Штифт маховичка | 1 |
| 44 | Барашек зажимного винта | 1 |
| 45 | Гайка зажимного винта | 1 |
| 46 | Штифт гайки | 1 |
| 47 | Внутренний под'емный винт | 1 |
| 48 | Остановочный валик | 1 |
| 49 | Пружина валика | 1 |
| Сб.8 | Механизм тонкой наводки | 1 |
| 50 | Труба задней ноги | 1 |
| 51 | Головка ноги | 1 |
| 52 | Сошник | 1 |
| Сб.9 | Нога задняя | 1 |
| 53 | Клин запора | 1 |
| 54 | Опорная планка | 1 |
| 55 | Запор | 1 |
| Сб.10 | Запор | 1 |
| 56 | Пружина запора | 2 |
| 57 | Винт головки | 1 |
| 58 | Ручка ноги | 1 |
| Сб.11 | Нога задняя с рукояткой | |
| 59 | Труба передней ноги | 2 |
| 60 | Головка передней ноги | 2 |
| 61 | Штифт головки | 2 |
| Сб.13 | Головка передней ноги | – |
| 62 | Сошник правый | 1 |
| 63 | Полозок | 2 |
| 64 | Кольцо | 2 |
| 65 | Стойка правая | 1 |
| Сб.14 | Полозок правый передней ноги | 1 |
| Сб.15 | Нога правая передняя | 1 |
| 66 | Сошник левый | 1 |
| 67 | Стойка левая | 1 |
| Сб.16 | Полозок левой ноги | |
| Сб.17 | Нога левая передняя | 1 |
| 68 | Кронштейн оптического прицела | 1 |
| 69 | Винт кронштейна упорный | 1 |
| 70 | Ось оптического прицела | 1 |
| 71 | Штифт оси | 1 |
| 72 | Распорный винт оси | 1 |
| 73 | Рукоятка винта | 1 |
| Сб.18 | Распорный винт оптического прицела | 1 |
| 74 | Барашек | 1 |
| Сб.19 | Кронштейн оптического прицела | 1 |
| 75 | Щит | 1 |
| 76 | Заслонка щита | 1 |
| 77 | Рукоятка заслонки | 1 |
| 78 | Ось заслонки | 1 |
| 79 | Штифт рукоятки заслонки | 1 |
| 80 | Упор заслонки | 2 |
| Сб. 20 | Щит | 1 |
| 81 | Сектор | 1 |
| 82 | Шайба упорная | 1 |
| 83 | Болт стяжной | 1 |
| 84 | Гайка стяжного болта | 1 |
| 85 | Ось сектора | 1 |
| 86 | Винт ноги | 2 |
| 87 | Пружина ноги | 2 |
| 88 | Ось постели | 1 |
| 89 | Ось винта тонкой наводки | 1 |
| 90 | Штифт крайний | 1 |
| 91 | Штифт
| 2 |
| 92 | Кронштейн механизма тонкой наводки | 1 |
| 93 | Рукоятка ноги | 2 |
| 94 | Шплинт 2x25 | 1 |
| Принадлежность | ||
| 95 | Ключ | 1 |
Приложение 5
ЛЕНТА И КОРОБКА
Питание 7,62-мм станкового пулемета обр. 1939 г. производится из обычной холщевой ленты на 250 патронов, употребляемых для пулемета Максима. Холщевая лента, набитая патронами, укладывается в обычную патронную коробку пулемета Максима (описание холщевой ленты и коробки для нее приводится в описании пулемета Максима).
Для снаряжения патронных лент патронами применяются специальная машинка и выравниватель, употребляемые для этой цели у пулемета Максима (см. описание прибора для набивки патронных лент к пулемету Максима).
Приложение 6
Перечень задержек, характеристика и методы их устранения
| № п/п | Наименование задержек | Признаки задержек | Причины появления задержек | Устранение задержек | Предупредительные меры |
|---|---|---|---|---|---|
| 1 | Незахват очередного патрона извлекателями патрона | Подвижные части остановились в крайнем переднем положении, извлекатели патрона не захватили патрона | Неровная набивка лент патронами или дефектная лента | Перезарядить пулемет | При набивке лент не допускать дефектных лент (рваных, с выпавшими заклепками). Патроны набивать в ленты ровно |
| 2 | Осечка | а) Патрон, давший осечку, находится в патроннике, а другой патрон захвачен извлекателями патрона. Подвижные части остановились в крайнем переднем положении, выстрела не произошло | Села возвратная пружина или загрязнена подвижная система | 1. Перезарядить пулемет и при повторении задержек в случае осадки возвратной пружины заменить ее 2. В случае загрязнения подвижных частей произвести чистку | Тщательный просмотр и чистка системы перед стрельбой |
| б) То же | Дефектный патрон | Перезарядить пулемет | |||
| 3 | Неподача очередного патрона | В патроннике находится гильза, а очередной патрон не встал против извлекателей патрона | Дефектная лента или неотход подвижной системы в крайнее заднее положение (нехватило газа) | Перезарядить пулемет | 1. При набивке лент патронами не допускать дефектных лент 2. Перед стрельбой газовые пути должны быть прочищены |
| 4 | Неотход подвижных частей в крайнее заднее положение | Патрон упирается корпусом гильзы в пенек ствола, очередной патрон не встает против извлекателей патрона | Загрязнение подвижной системы | Перезарядить пулемет; при повторении задержки прочистить подвижную систему пулемета | Перед стрельбой газовые пути и подвижная система должны быть прочищены |
| 5 | Неотход подвижной системы в крайнее переднее положение | Патрон находится в патроннике, но выстрела не произошло, при этом очередной патрон иногда может быть захвачен извлекателями патрона | Загрязнение подвижной системы | Не открывая крышку приемника, перезарядить пулемет; при повторении задержки прочистить подвижную систему пулемета | Перед стрельбой подвижная система должна быть прочищена |
| 6 | Поперечный отрыв гильзы | Подвижная система не дошла в крайнее переднее положение, так как боевой патрон не заходит в патронник ввиду наличия в нем оторвавшейся гильзы; очередной патрон не захватывается извлекателем патрона | Большой зазор между чашечкой затвора и пеньком ствола | Извлечь оторвавшуюся гильзу и поставить на затвор повышенные боевые упоры | Перед стрельбой проверять шашкой |
| 7 | Утыкание патрона в пенек ствола | Подвижная система не дошла в крайнее переднее положение, патрон упирается в пенек ствола | Неотход подвижной системы в крайнее заднее положение вследствие загрязнения подвижной системы или неровной набивки лент | Перезарядить пулемет. В случае повторения подобной задержки проверить набивку ленты и, если лента набита удовлетворительно, прочистить подвижную систему пулемета | 1. Не допускать к стрельбе ленты с сильно разрозненной набивкой 2. Тщательно прочистить систему перед стрельбой |
| 8 | Разрыв патрона в ствольной коробке | Слышен ненормальный звук выстрела, и часть пороховых газов выходит из ствольной коробки | 1. Излом или осадка пружины задержки патронов (в затворе) 2. Выпадение пули | 1. Заменить пружину задержки патронов и вычистить подвижную систему пулемета 2. Вычистить подвижную систему пулемета | 1. Тщательно осмотреть задержку патронов и ее пружину перед стрельбой 2. Не допускать к стрельбе на максимальном темпе патронов с латунной гильзой (как с легкой, так и с тяжелой пулей) |
АЛЬБОМ РИСУНКОВ

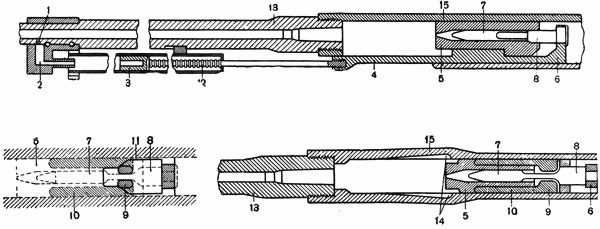

Рис. 1. Схема запирания пулемета (затвор в переднем положении).
1 — газовое отверстие, 2 — газовая камора, 3 — газовый поршень, 4 — затворная рама, 5 — затвор, 6 — стойка затворной рамы, 7 — ударник, 8 — уширенная часть ударника, 9 — утолщенный конец боевого упора, 10 — боевой упор, 11 — фигурное гнездо, 12 — возвратно-боевая пружина, 13 — ствол, 14 — вырезы для упора боевых упоров 10, 15 — ствольная коробка.

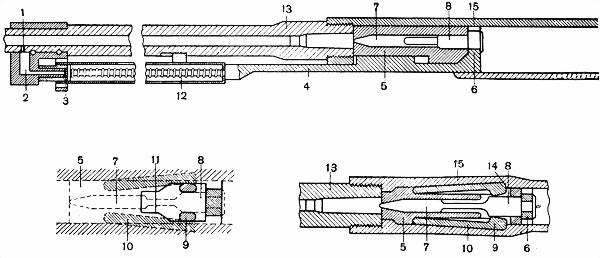

Рис. 2. Схема запирания пулемета (затвор в заднем положении).
1 — газовое отверстие в стволе, 2 — газовая камора, 3 — газовый поршень, 4 — затворная рама, 5 — затвор, 6 — стойка затворной рамы, 7 — ударник, 8 — уширенная часть ударника, 9 — утолщенный конец боевого упора, 10 — боевой упор, 11 — фигурное гнездо, 12 — возвратно-боевая пружина, 13 — ствол, 14 — вырезы для упора боевых упоров 10, 15 — ствольная коробка.

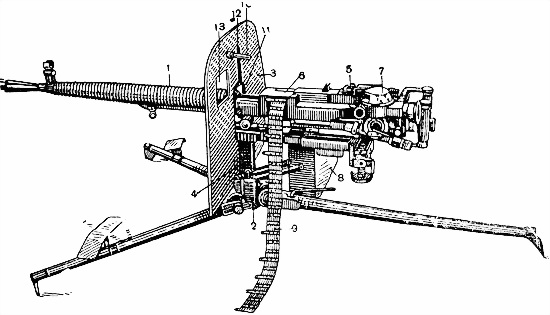

< image l:href="#"/>Рис. 3. Общий вид пулемета на станке. Вид справа. Станок установлен для стрельбы с колена.
1 — ствол пулемета, 2 — станок-тренога, 3 — щит, 4 — кронштейны с пазами, 5 — рамочный прицел, 6 — приемник, 7 — оптический прицел, 8 — коробка для лент с патронами, 9 — лента для патронов, 10 — рукоятка заслонки щита, 11 — упор заслонки, 12 — заслонка щита, 13 — окно для прицеливания при помощи оптического прицела.

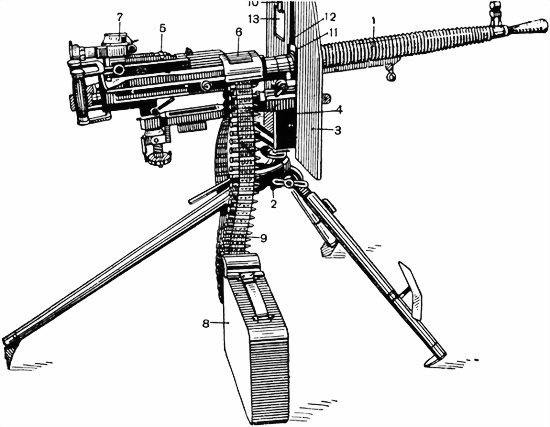

Рис. 4. Общий вид пулемета. Вид слева. Станок установлен для стрельбы лежа.
1 — ствол пулемета, 2 — станок-тренога, 3 — щит, 4 — кронштейны с пазами, 5 — рамочный прицел, 6 — приемник, 7 — оптический прицел, 8 — коробка для лент с патронами, 9 — лента для патронов, 10 — рукоятка заслонки щита, 11 — упор заслонки, 12 — заслонка щита, 13 — окно для прицеливания при помощи оптического прицела.
а
< image l:href="#"/>б

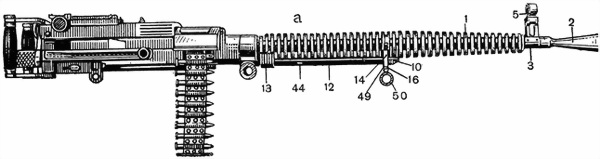

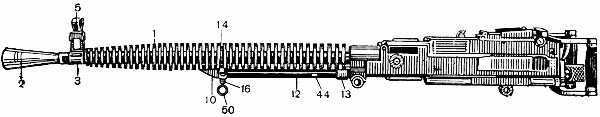

Рис. 5. Общий вид ствола пулемета.
а — вид справа, б — вид слева, 1 — ствол, 2 — пламегаситель, 3 — основание мушки, 5 — предохранитель мушки, 10 — газовая камора, 12 — направляющая трубка с патрубком, 13 — сухарь направляющей трубки, 14 — газовый регулятор, 16 — защелка газового регулятора, 44 — овальные отверстия направляющей трубки, 49 — рукоятка регулятора, 50 — кольцо рукоятки.
Рис. 6. Ствол в разобранном виде.
1 — собственно ствол, 2 — пламегаситель, 3 — основание мушки, 4 —шпилька основания мушки, 5 — предохранитель мушки, 6 — винт основания мушки, 7 — гайка винта основания мушки, 8 — собственно мушка, 9 — контргайка мушки, 10 — газовая камора, 11 — шпилька газовой каморы, 12 — направляющая трубка с патрубком, 13 — сухарь направляющей трубки, 14 — газовый регулятор, 16 — защелка газового регулятора, 17 — пружина защелки, 19 — винтовая нарезка дульной части, 20 — гладкая цилиндрическая часть, 21 — отверстие под шпильку основания мушки, 22 — газовое отверстие в стволе, 23 — площадка для соединения с планшайбой, 24 — прямоугольная нарезка для соединения со ствольной коробкой, 25 — цилиндрическая часть ствола, 26 — кольцевая выточка, 27 — выемка, 28 — гайка пламегасителя, 29 — срез для ключа, 30 — большое цилиндрическое отверстие, 31 — треугольные пазы, 32 — отверстие для винта, 33 — ласточкин хвост предохранителя мушки, 34 — отверстие под навинтованный конец мушки, 35 — винтовая нарезка мушки, 36 — квадратное сечение мушки под ключ, 37 — цилиндрическая часть колена газовой каморы, 38 — цилиндрическая часть газовой каморы для соединения с патрубком и направляющей трубкой, 39 — вырез для регулятора газовой каморы, 40 — параллельные треугольные канавки, 41 — выточка на направляющей трубке, 42 — выступ на направляющей трубке, 43 — овальные отверстия направляющей трубки, 44 — отверстия для прохода газов в газовом регуляторе, 45 — насечка на сухаре, 46 — прорезь на сухаре, 47 — выступ на левой половине регулятора, 48 — отверстия для соединения правой и левой половин газового регулятора, 49 — рукоятка на правой половине газового регулятора, 50 — кольцо рукоятки регулятора, 52 — зуб защелки.
Рис. 7. Вертикальный разрез ствола по газовому регулятору.
1 — ствол, 10 — газовая камора, 14 — газовый регулятор, 15 — шпилька, 16 — защелка газового регулятора, 17 — пружина защелки, 18 — ось защелки регулятора, 40 — параллельные треугольные канавки, 44 — отверстия для прохода газов в газовом регуляторе, 48 — отверстие для соединения правой и левой половин газового регулятора, 49 — рукоятка правой половины газового регулятора, 50 — кольцо рукоятки, 51 — отверстие для оси 18 защелки регулятора, 52 — зуб защелки.
