Русский «Тигр»Бронеавтомобиль для «вежливых людей»
Шрифт:
Часто на выставках, где представлялись СТС или СПМ «Тигр», многим посетителям почему-то казалось, что машина создана на шасси автомобиля ГАЗ-66. Не знаю, почему у них сложилось такое мнение, но скажу, что «Тигр» в своей конструкции практически не имеет узлов и агрегатов ГАЗ-66. Общего у них только то, что и тот и другой автомобиль имеют рамную конструкцию и колесную формулу 4x4. Как уже говорилось, столько же общего у «Тигра» и с «Хаммером».
Автомобили семейства «Тигр» предназначены для перевозки личного состава (людей), различных грузов и прицепных систем общей массой до 2,5 т по любым видам дорог и местности. Особенностью автомобилей семейства «Тигр» являются: повышающая минная стойкость и простота обслуживания, ка-потная схема компоновки, размещение основных агрегатов и узлов на сварной раме. Таким образом, получилось единое шасси, на которое за короткое время монтируются различные бронированные

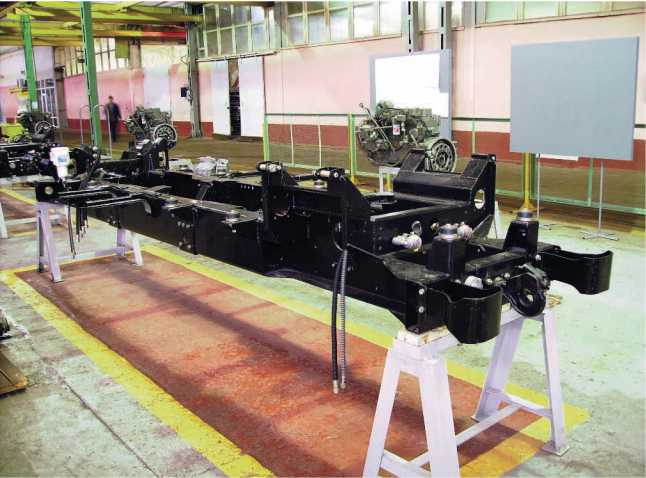

Рама бронеавтомобиля «Тигр». Именно с нее начинается сборка машины.
Капотная компоновка автомобилей семейства «Тигр» позволяет установить мощный силовой агрегат и избежать увеличения габаритных размеров по высоте и ширине, а также разделения отделения управления и десантного отделения.
В автомобиле «Тигр» на сварной раме (на опытных образцах машины использовалась клепаная рама) высокой жесткости смонтированы; независимая торсионная двухрычажная подвеска всех колес с гидравлическими амортизаторами, силовой агрегат в составе: дизельный двигатель, сцепление с пневмогидравлическим усилителем, пятиступенчатая механическая коробка передач ГАЗ-2330-1700010, двухступенчатая раздаточная коробка с межосевым блокируемым дифференциалом с электропневмоприводом его блокировки, системы обеспечения работы двигателя (охлаждения, питания воздухом и топливом, смазки и т. д.), два моста с самоблокирующимися межколесными дифференциалами повышенного трения, колесные редукторы, колеса с шинами для движения по труднопроходимой местности. Дизельные двигатели и коробки передач (механические или автоматические), шины могут быть как отечественного, так и импортного производства. В стандартном исполнении автомобили комплектуются пятью колесами (4 + 1 запасное) с разъемным стальным ободом, с пневматическими камерными радиальными шинами с регулируемым давлением и направленным рисунком протектора КИ-115АМ размерностью 12.00R18. Индекс нагрузки — 132 (2000 кг), индекс скорости — L (120 км/ч).
Механическая коробка передач, установленная на «Тигре», уступает в определенном смысле автоматическим трансмиссиям по легкости управления, но имеет более высокий коэффициент полезного действия и, самое главное, позволяет водителю самому выбирать оптимальный режим движения при преодолении труднопроходимых участков и препятствий. Она проста, дешевле в эксплуатации, не требует высококвалифицированных специалистов и оборудования для ее обслуживания и производства, а также более надежна в тяжелых условиях эксплуатации.
Карданная передача открытого типа с карданными шарнирами с игольчатыми подшипниками. Главная передача — коническая, с равновысоким элоидным зубом (эрликон). Межколесные кулачковые дифференциалы повышенного трения. Колесные редукторы цилиндрические с косозубыми цилиндрическими шестернями внешнего зацепления.
Такая конструкция трансмиссии обеспечивает постоянный полный привод, что в сочетании с большим клиренсом, блокировками колес и осей обеспечивает автомобилю высокую проходимость, надежность и простоту управления.

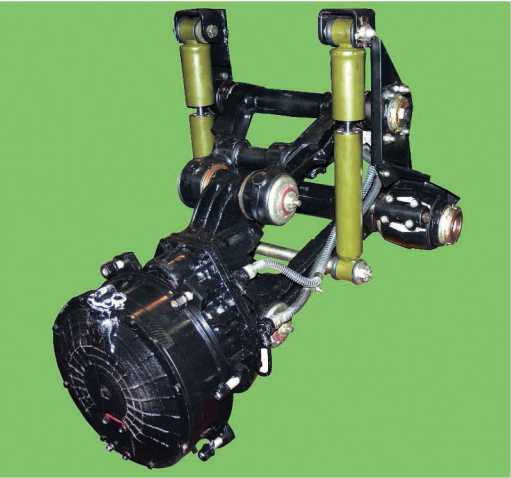

Задний узел подвески «Тигра» практически не отличается от БТРовского.

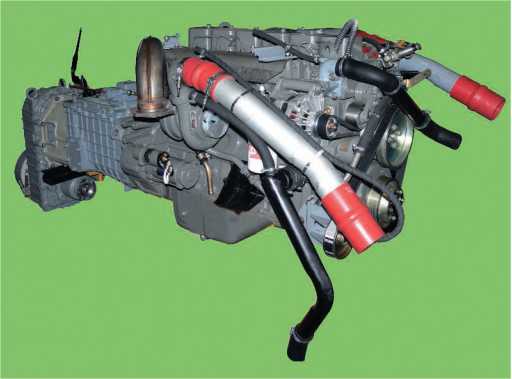

Дизельный двигатель Cummins В205. Именно такой устанавливался на первых серийных «Тиграх».

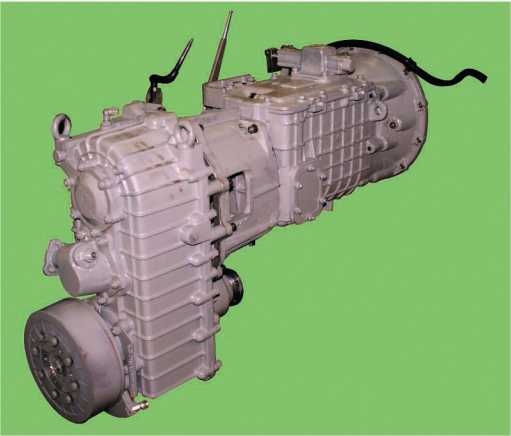

Механическая коробка переключения передач и раздаточная коробка «Тигра».
Подвеска автомобиля полностью независимая торсионная со стабилизатором поперечной устойчивости на передних колесах (на опытных образцах «Тигров» до доработки стабилизатор был установлен и на задней подвеске), с оригинальными гидравлическими амортизаторами двустороннего действия (на задних узлах подвески — по два амортизатора на колесо) и с уникальной конструкцией опор рычагов, что позволяет автомобилю двигаться по любым видам дорог и местности, обеспечивая отличную плавность хода, управляемость и устойчивость. А использование
Тормоза автомобиля «Тигр» включают две независимых системы — рабочую и стояночную. Рабочая тормозная система двухконтурная с гидравлическим приводом и пневмо-усилителем, передние и задние тормозные механизмы колодочные, барабанного типа, закрытые. 1-й контур — тормозные механизмы передней оси, 2-й контур — тормозные механизмы задней оси.
Стояночная тормозная система трансмиссионная с механическим тросовым приводом на тормозной барабан вторичного вала раздаточной коробки.
В зависимости от модификации, машина семейства «Тигр» может быть оснащена защищенным однообъемным трехдверным бронированным корпусом, выполненным по 3-му или 5-му классу защиты согласно ГОСТ Р 50963-96, однообъемным четырехдверным бронированным корпусом, выполненным по 6а классу защиты согласно ГОСТ Р 50963-96 (или Level 3 по STANAG 4659). Корпуса цельносварные, изготовлены из броневой катаной стали и представляют собой защищенную капсулу, устанавливаемую на раму Бронированный корпус обеспечивает защиту экипажа, десанта или перевозимого груза от стрелкового оружия и осколков артиллерийских снарядов и мин. Кроме того, обеспечивается защита от подрыва самодельных взрывных устройств (СВУ) в непосредственной близости от машины.
Сиденья командира и водителя оборудованы трехточечными ремнями безопасности, спинки сидений складываются. Сиденья десанта оборудованы двухточечными ремнями безопасности. Сиденья откидываются, а их спинки складываются.

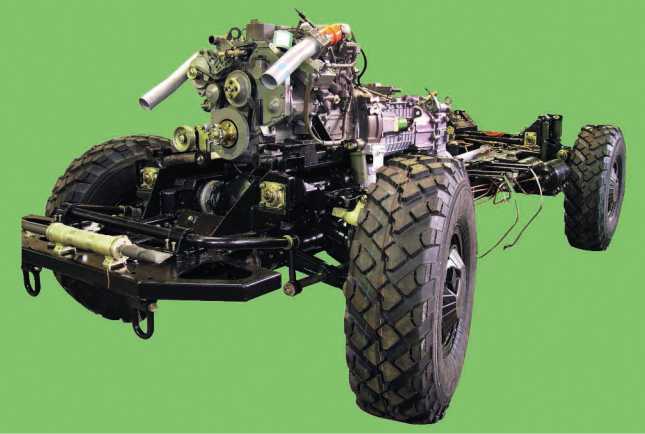

Собранное шасси «Тигра» с двигателем Cummins В205.

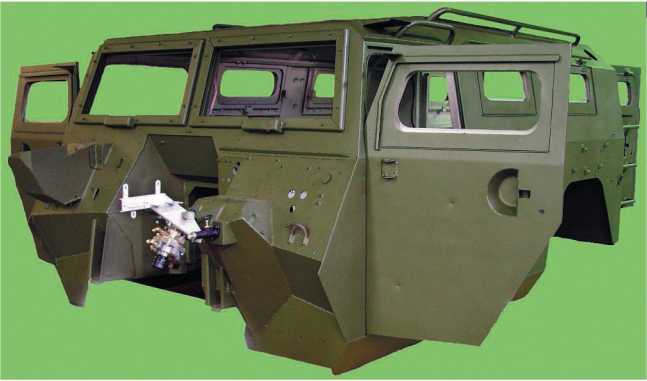

Бронированный корпус СТС ГАЗ-233014 «Тигр».

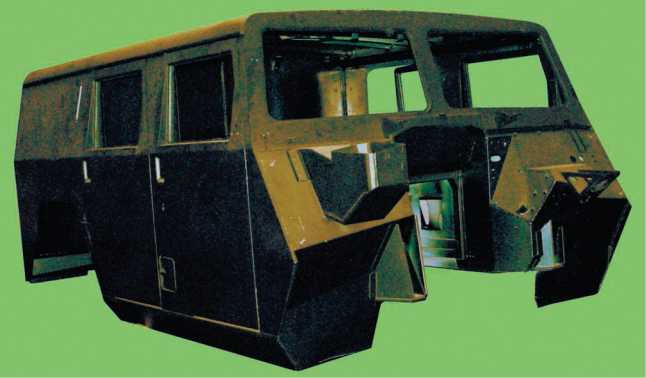

Небронированный пятидверный корпус автомобиля ГАЗ-233001 «Тигр».
Поскольку обитаемое отделение бронеавтомобилей «Тигр» расположено между осями, то в совокупности с независимой подвеской это сводит к минимуму дискомфорт и усталость экипажа и десанта, вызванные ударновибрационными нагрузками при движении автомобиля по пересеченной местности на большие расстояния.
Двери корпуса снабжены замками, которые блокируются изнутри — фиксаторами, а снаружи ключом.
Все окна корпуса и дверей выполнены с бронестеклами.
Внутренняя поверхность бронированного корпуса обшита антиосколочной защитой (АОЗ), выполненной из тканей на основе арамидной нити отечественного производства. Обшивка бронекорпуса изнутри АОЗ позволяет:
— обеспечить защиту членов экипажа от вторичных осколков брони при попадании в бронекорпус пуль и фрагментов снарядов и мин;
— исключить рикошет от противоположного борта при пробитии бронекорпуса;
— улучшить термоизоляцию корпуса и эргономические показатели интерьера.
Высокие показатели проходимости и подвижности обеспечиваются за счет применения мощного дизельного двигателя, независимой торсионной подвески на поперечных рычагах с гидравлическими телескопическими амортизаторами и стабилизаторами поперечной устойчивости, автоматической системой регулирования давления воздуха в шинах, раздаточной коробкой обеспечивающей привод на все колеса с принудительно блокируемым межосевым дифференциалом, а также мостами с самоблокирующим или принудительно блокируемым дифференциалами, большим дорожным просветом (не менее 400 мм).
При создании специального транспортного средства «Тигр» было принято решение о максимально возможной поузловой унификации с проверенными многолетней эксплуатацией и боевым использованием узлами бронетранспортера БТР-80 и многоцелевого высокомобильного бронированного автомобиля ГАЗ-39371 «Водник». Речь идет, прежде всего, о наиболее нагруженных узлах ходовой части. Это значительно уменьшило время проектирования машины и позволило избежать проблем, связанных с освоением производства новых узлов. Но в связи с тем, что в отличие от многоосных бронетранспортеров необходимо было добиться более высокого ресурса узлов и машины в целом, каждый из примененных узлов был глубоко модернизирован. Высокая надежность модернизированных узлов была подтверждена многочисленными испытаниями.
