Кровли из черепицы огнестойки, долговечность достигает 100 лет и более. Однако черепица хрупка и имеет большой вес по сравнению с другими кровельными материалами. Поэтому к прочности стропил и обрешетки предъявляют повышенные требования. Это необходимо еще и потому, что черепицы с грубым рельефом (S-образная, желобчатая...) задерживают снег.
Укладка черепицы на кровле
Стропила, как правило, имеют дополнительные элементы (рис. 8 г). В этом случае по поперечному сечению подкосы и стойки равны стропилу, схватки изготовляют из доски 4x18 см или из пластины 14/2 см. Поперечное сечение прогона зависит от расстояния между стойками.
Таблица 1. Стропила под кровлю из черепицы (см)
| Шаг стропил | Материал | Наибольшее расстояние между опорами | ||||||
|---|---|---|---|---|---|---|---|---|
| 300 | 350 | 400 | 425 | 450 | 475 | 500 | ||
| 50 | Бревно | 13 | 14 | 16 | 17 | 17 | 18 | 19 |
| Пластина | 16/2 | 17/2 | 19/2 | 20/2 | 21/2 | 22/2 | 22/2 | |
| Доска | 4x18 | 4x18 | 5x20 | 6x20 | 6x22 | 6x22 | 7x22 | |
| 60 | Бревно | 14 | 15 | 17 | 18 | 18 | 19 | 20 |
| Пластина | 16/2 | 18/2 | 20/2 | 21/2 | 22/2 | — | — | |
| Доска | 4x18 | 5x18 | 6x20 | 6x22 | 6x22 | 7x22 | — | |
| 70 | Бревно | 14 | 16 | 17 | 18 | 19 | 20 | 21 |
| Пластина | 17/2 | 19/2 | 21/2 | 22/2 | — | — | — | |
| Доска | 4x18 | 5x20 | 6x20 | 7x22 | 7x22 | — | — | |
| 90 | Бревно | 15 | 17 | 18 | 19 | 20 | 21 | 22 |
| 100 | Бревно | 15 | 17 | 19 | 20 | 21 | 22 | 22 |
ПРИМЕЧАНИЕ. 1.
Если это расстояние до 3 м, то схватку делают из бревна диаметром 18 см, если до 4 м — из бревна диаметром 22 см. Расстояние между стойками более чем 4 м выбирать не рекомендуется.
В зависимости от типа черепицы выбирают шаг обрешетки по стропилам (рис. 8 г). Причем если обрешетка выполнена из жердей, то каждая жердь должна обладать не менее чем тремя гранями под прямым углом по отношению друг к другу. Сторону жерди без грани, имеющую округлость, обращают туда, где к жерди ничего не примыкает. Понятно, что на обрешетку, как и на стропила, идет только хорошо просушенный материал.
Таблица 2. Обрешетка под кровлю из черепицы (см)
| Материал | Шаг стропил | ||||||
|---|---|---|---|---|---|---|---|
| До 100 | 110 | 120 | 130 | 140 | 150 | До 200 | |
| Бруски | 5x5 | 5x5 | 5x6 | 5x6 | 6x6 | 6x6 | Запрещается |
| Жерди | 6 | 6 | 6 | 7 | 7 | 8 | Запрещается |

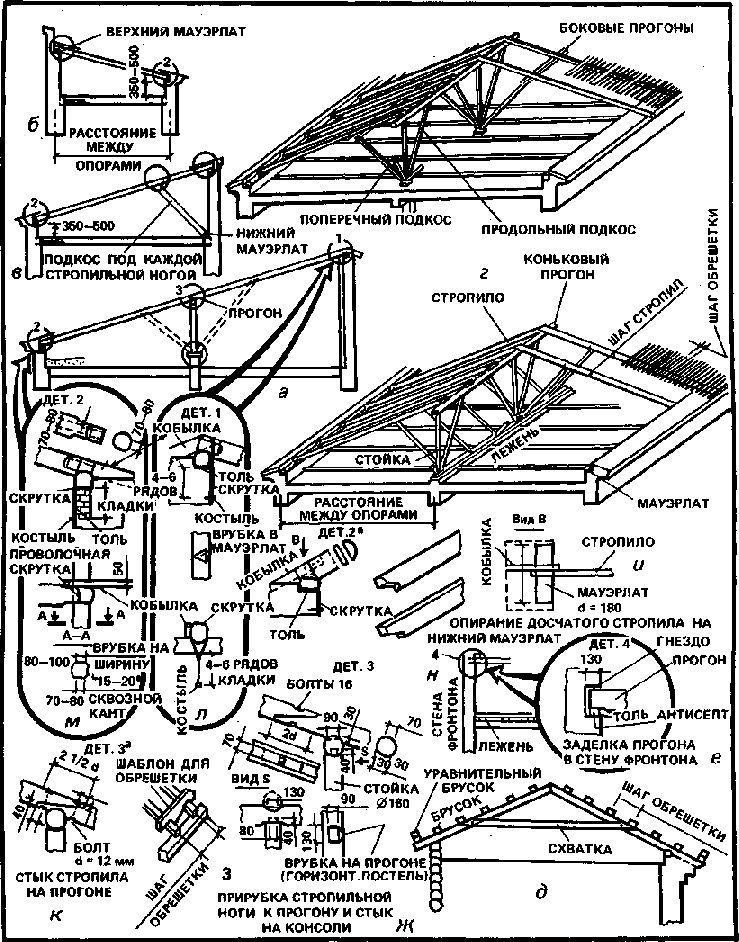

Рис. 8. Основания крыш: а — односкатные наслонные стропила с одним рядом стоек и подкосами жесткости; б — односкатные наслонные стропила без подкоса; в — односкатные наслонные стропила с подкосами; г, д — наслонные стропила двухскатных крыш; е — заделка прогона в стену фронтона; ж — прирубка стропильной ноги к прогону и стык на консоли; з — шаблон для прикрепления брусьев обрешетки к стропилам; и — опора дощатого стропила на нижний мауэрлат; к — стык стропила на прогоне; л — опора стропила на верхний мауэрлат; м — опора стропила на нижний мауэрлат
Верхние грани брусков или жердей обрешетки, после того как будут прибиты к стропилам, должны находиться
Самый нижний брусок, жердь или доску у карниза (рис. 8 е) приподнимают над плоскостью всей обрешетки на 25...35 мм. Вызвано это тем, что здесь черепицы своим нижним краем опираются прямо на элемент обрешетки, а не на часть каждой черепицы в ряду. Такой элемент обрешетки называют уравнительным или дополнительным.
Таблица 3 как раз и учитывает, что все последующие ряды, после карнизного, своими нижними частями покрывают верхние части черепиц предыдущего ряда.
Таблица 3. Глиняная и цементно-песчаная черепица
| Тип черепицы | Размеры, мм | Количество на 1 м2, шт. | Масса 1 м2 в насыщенном водой состоянии, кг | |||
|---|---|---|---|---|---|---|
| кроющие/полезные/ | габаритные | |||||
| длина, а | ширина, б | длина, в | ширина, г | |||
| Пазовая штампованная | 310– 8+24 | 190+10– 6 | Не нормируются | 18 | 50 | |
| 333+14– 8 | 190+10– 6 | — | — | — | — | |
| 347+24– 8 | 208+10– 6 | — | — | — | — | |
| Пазовая ленточная | 333 ± 5 | 200 ± 3 | 400 ± 5 | 220 ± 3 | 15 | 50 |
| 333 ± 5 | 180 ± 3 | 400 ± 5 | 200 ± 3 | — | — | |
| 333 ± 5 | 140 ± 3 | 400 ± 5 | 165 ± 3 | — | — | |
| Плоская ленточная | 160 ± 5 | 155 ± 3 | 365 ± 5 | 155 ± 3 | 34 | 65 |
| Волнистая ленточная | 290 ± 5 | 200 ± 3 | 350 ± 5 | 240 ± 3 | — | — |
| S-образная ленточная | 333 ± 5 | 175 ± 3 | 360 ± 5 | 245 ± 3 | — | — |
| Коньковая | 333 ± 5 | Не нормируется | 365 ± 4 | 200 ± 3 | 3 | 6 |
| Желобчатая | – 340 | – 115/140 | 400 | 125/210 | — | 70...80 |
ПРИМЕЧАНИЕ: 1) Масса и количество коньковой черепицы рассчитаны на 1 пог. м конька; 2) масса 1 шт. черепицы 2...2,3 кг; 3) допускается производство и не глиняной черепицы, но ее масса должна быть в указанных пределах на 1 м.
Первые бруски обрешетки от конька крыши по обеим сторонам скатов закрепляют на стропилах так, чтобы верхние края завершающих рядов черепицы не мешали друг другу. Раскладку и закрепление на стропилах остальных брусков ведут от первого у конька. Но следующий брусок после нижнего карнизного располагают так, чтобы самый последний ряд черепиц перекрывал стену на 60...70 мм.
Для стока воды черепичная кровля должна иметь скат под углом не менее 30°. На участках кровель сложной формы (рис. 7) применение черепицы затруднено. Ее заменяют, например, кровельной листовой сталью. Преимущественное распространение получила глиняная черепица.
Минимально допустимые размеры любого вида черепицы следующие: толщина — 8...10 мм, глубина пазов (фальцев) — 5 мм, высота шипов для подвески — 10 мм. В пазовой штампованной черепице (рис. 9 а) на тыльной стороне имеется ушко с отверстием, в ленточной (рис. 9 б) — отверстие находится в средней части ушка. У волнистой ленточной черепицы (рис. 9 г) отверстие диаметром 5 мм делают на расстоянии 5 мм от края.
