Не найдете звонкового трансформатора, можете взять те, которые ставят к выпрямителям радиоприемников для накала нитей ламп, или сделать, себе специальный, по описанию в этой книге. Он будет работать еще лучше.
Наш первый мотор получился слабеньким. Это потому, что ток по обмоткам электромагнита протекает не все время: четверть оборота ротор включен,, четверть оборота выключен, потом опять четверть оборота, чтобы включйть, четверть оборота, ч^обы выключить. Он работает только двумя толчками в течение одного оборота. От этого недостатка нетрудно избавиться.
Мотор из двух винтов
При постройке мотора можно использовать замечательное свойство магнитов притягиваться разноименными полюсами и отталкиваться — одноименными. Попробуйте свести одноименными полюсами два подковообразных магнита, наложите на них листок бумаги и с помощью железных опилок посмотрите силовые линии магнитного поля. Вы увидите, как расходятся друг от друга линии поля одноименных полюсов (рис. 16). Теперь сведите магниты разноименными полюсами и посмотрите, как тянутся линии поля от полюса к полюсу.

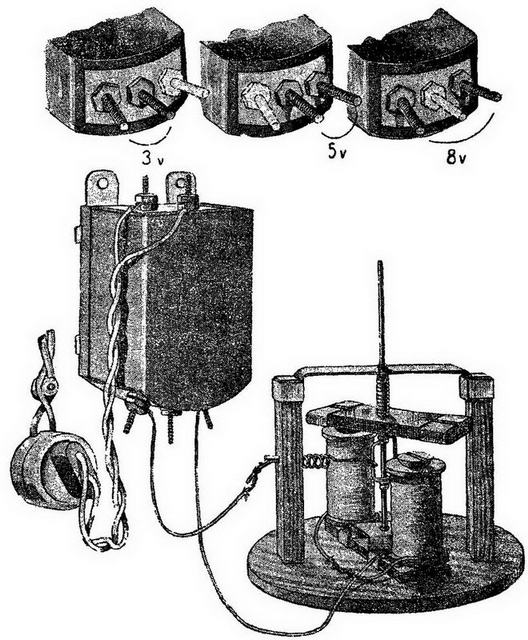

Рис. 15, Включение электромотора от трансформатора „Гном“.
Второй мотор можете сделать почти так, как первый, нужно только добавить обмотку на полоски ротора. Этот мотор показан на рисунке 17.
В первом моторе у нас только электромагнит статора тянул к себе полоски, а здесь и они еще намагничиваются током и поэтому гораздо сильнее притягиваются магнитом статора. Получается гораздо лучше.
Второй мотор должен так работать: ток проходит по обмоткам подковообразного электромагнита статора и по обмотке электромагнита ротора; ротор намагничивается так, что, скажем, ближайший к нам полюс его (рис. 18, вверху) становится северным, дальний — южным, а в это время правый полюс магнита статора тоже становится северным, а левый — южным.
Рис. 16. Одноименные полюсы магнитов отталкиваются друг от друга.

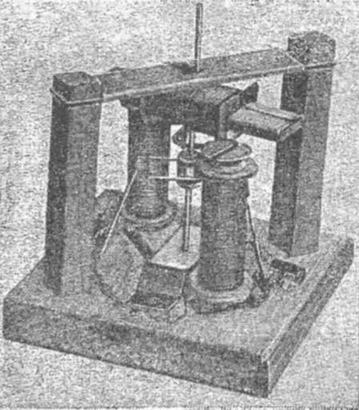

Рис. 17. Мотор с обмоткой на якоре.
Получится очень хорошо: левый, южный полюс статора оттолкнет дальний, тоже южный полюс ротора и потянет к себе ближайший, северный полюс; а правый полюс статора, наоборот, потянет к себе дальний полюс ротора и оттолкнет ближний. Значит, все четыре полюса вместе заставят ротор быстро повернуться. В тот момент, когда полюсы ротора станут над винтами, нужно мгновенно перемагнитить ротор (рис. 18, в середине).
Дело в том, что головки винтов становятся северными или южными полюсами в зависимости от того, в какую сторону протекает ток по обмоткам винтов. Если посмотреть на полюс магнита сверху и если при этом ток протекает по направлению вращения часовой стрелки (рис. 19, вверху), то этот долгое всегда становится южным, а если ток идет против часовой стрелки, полюс становится северным. Поэтому полюсы подковообразных магнитов всегда обматываются в разные стороны. Но можно, не меняя направления обмотки, намагнитить полюсы наоборот: северный сделать южным, а южный — северным. Это очень просто: нужно поменять присоединение концов обмотки к батарейке (рис. 19, внизу).
Рис. 18.

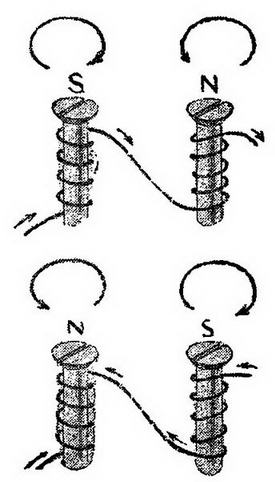

Рис. 19. Полюсы электромагнита перемагничиваются при изменении направления тока.
Так вот, если в тот момент, когда полюсы ротора станут над полюсами статора, переключить концы обмотки ротора, он перемагнитится. Одноименные полюсы' ротора и статора окажутся вместе, снова станут отталкиваться друг от друга, и вращение ротора не прекратится (рис. 18, внизу). Ротор будет продолжать двигаться в ту же сторону, а не пойдет обратно, потому что он успел немного разогнаться, и концы его обязательно проскочат над винтами дальше. Если каждый раз, когда полюсы ротора будут проходить над винтами, перемагничивать их, мотор будет работать.
Примерно так же был устроен самый первый в мире электромотор, изобретенный русским ученым Якоби. Больше ста лет назад, в ноябре 1834 года, он построил мотор, показанный на рисунке 20. Только ось ротора была не вертикальной, как у нас, а горизонтальной, и магнитов было не два, а восемь — по четыре подковообразных на статоре и на роторе. Свой мотор Якоби установил в 1838 году на большой десятивесельной шлюпке и — тоже впервые в истории — поплыл с электрическим двигателем по реке Неве. Двенадцать пассажиров помещались в шлюпке. Батарея в,320 элементов давала ток мотору.

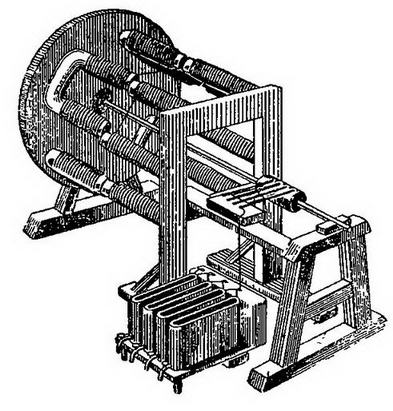

Рис. 20. Старинный рисунок мотора Якоби.
Наша конструкция хоть гораздо проще, но работает хорошо. Можете изготовить этот мотор так же, как и первый. Добавить нужно только обмотку .на якорь, сделать другой подшипник, уже не прерыватель, а так называемый коллектор, и пружинки — щетки. Ведь тут надо не прерывать ток, а переключать концы обмоток якоря. Это и делает коллектор, а как — дальше разберетесь.
В этом моторе ток включен без перерывов, все время. Благодаря этому мотор получается -гораздо сильнее первого, а поэтому перекладина-подшипник должна быть попрочнее. Она может быть жестяной, но чтобы не гнулась, сделайте, как на краях ведер: подложите с боков проволоку толщиной примерно 2 мм, и загните жесть (рис. 21). Проволока закладывается в виде двух П, сходящихся „ножками“.
При этом удобно надевать подшипник: вытяните немного проволоку, наденьте на стойки и вдавите обратно—проволока войдет в канавки стоек, и подшипник окажется крепко установленным.
Длину обмотки якоря рассчитайте так, чтобы она поместилась между катушками статора. Не забудьте сначала оклеить якорь бумагой, затем приклейте с обеих сторон картонные „щеки“ и лишь тогда обматывайте. „Щеки“ поставьте так, -чтобы они свободно проходили между катушками статора, и тогда будете спокойны, что не намотаете дальше, чем нужно. Концы якоря оберните полосками жести.
Проволока нужна диаметром 0,3 мм. Обмотку начните с середины, от того места, где проходит ось. Намотайте аккуратно, виток к витку, один ряд проволоки до „щеки“, не разрывая проволоки, намотайте сверху второй ряд в том же направлении обратно до середины; затем третий ряд и обратно четвертый (рис. 22). Не обрывая проволоки, в том же направлении обмотайте другую половину якоря и завяжите конец, чтобы обмотка не разошлась.
На каждую половину якоря должно улечься по 120-130 -витков (всего около 12 м провода на всю обмотку).
