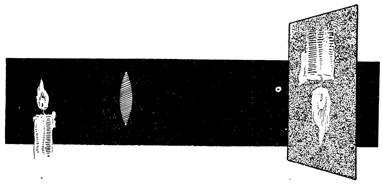

Рис. 13. Увеличение, даваемое линзой.
Производя эти опыты, вы, следовательно, можете убедиться в. том, что изображения получаются уменьшенные, когда они ложатся между главным фокусом и двойным фокусным расстоянием, а предмет (свеча) находится за двойным фокусом, и наоборот, — увеличенные, когда они получаются за двойным фокусным расстоянием, а предмет лежит между главным фокусом и двойным фокусным расстоянием.
Исходя
Для этого возьмите коробку из под гильз, вырежьте одну поперечную стенку, а к другой прикрепите объектив и, вставив в коробку матовое стекло, или лист прозрачной бумаги, направьте эту временную камеру на какой-нибудь ярко освещенный предмет, находящийся всего на расстоянии полуметра от объектива и, передвигая матовое стекло, найдите положение, в котором у вас получится резкое изображение. Заметьте тогда точно расстояние от матового стекла до объектива.
Далее направьте вашу камеру на какой-нибудь предмет, находящийся на расстоянии 100–200 метров от вас, и снова найдите то расстояние между объективом и матовым стеклом, на котором у вас получилось резкое изображение. (У меня эти расстояния получились: для близких 9 см и 6,5 см-для дальних).
Для своего аппарата я выбрал пластинку размером 6 см X 9 см; эти данные и определили величины моего аппарата.
Постройку лучше всего начать с объектива.
Любители, строящие сами камеры, часто делают объективы из картонной трубки; при чистой работе они всегда получаются довольно изящными, но, конечно, уступают деревянным. Я опишу вам деревянный объектив, изготовленный мною для ахроматического стекла в 15 мм диаметром.
Конечно, и даже наверное, вы будете иметь в своем распоряжении стекла иного размера, следовательно, у вас при работе соответственным образом должны измениться размеры и деревянных частей объектива.
Для этого из хорошей фанеры нужно выпилить следующие части (см. рис. 14): А — один экземпляр, В — один экземпляр и С-четыре-пять экземпляров. Затем в одном кружке С по П-образному контуру сделать надрез ножом и снять один слой фанеры, оставив крайние части фанерного листочка на кружке (см. фиг. D) — это необходимо для того, чтобы при склейке кружков между одной парой осталась узенькая щель для помещения в ней диафрагмы. Покончив с этим, можно приступить к сборке объектива, покрыв предварительно черной тушью все внутренние части колец. На кружок А наклеивается столярным клеем один кружок

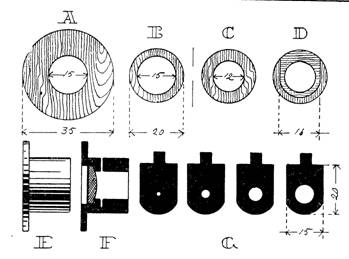

Рис, 14. Объектив и диафрагмы.
В, а на последний-кружок D, а на кружок D наклеиваются друг на др уга остальные кружки В, но это нужно сделать так, чтобы выемка, имеющаяся на одном из кружков, не заполнилась клеем. У вас получится сооружение, которое представлено на фигуре Е сбоку и на фигуре F в разрезе.
При этом лучше построить объектив так, чтобы стекло можно было вынимать из него. Это достигается тем, что в одну сторону, лучше к большому кружку, отверстие трубки делается равным диаметру стекла, и последнее закрепляется в трубке достаточно упругим кольцом, сделанным из бумаги.
Когда вы так или иначе построите трубку, следует острым перочинным ножом придать ей правильный цилиндрический вид, затем поверхность сгладить напильником и шкуркой, и, покрыв черной протравой, отполировать или в крайнем случае оклеить черной бумагой.
Далее, по величине
Пластинки эти следует вычернить. Чтобы покончить с объективом, следует построить колпачок из картона и оклеить его снаружи кожей, сафьяном или переплетным коленкором, а внутреннюю-бархатом.
Далее построим кассетку для пластинок: в этой работе следует итти в том порядке, как указано, чтобы избежать многих неприятных сюрпризов. Кассетки делаются из тонкой тройной фанеры и ординарной фанеры, идущей на оклейку мебели.

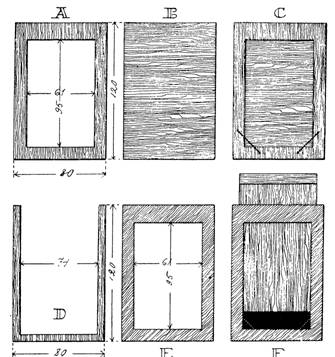

Рис. 15 Кассеты из фанеры.
Сначала из фанеры выпиливаются фигуры А и В (см. рис. 15) и наклеиваются одна на другую, затем из проволоки делаются две П-образные скобочки и вбиваются наискось двух нижних углов; их нужно вбить так, чтобы проволока нисколько не выдавалась выше поверхности рамки В. Эти скобочки необходимы для удержания в гнезде пластинки. Далее из ординарной фанеры выпиливается фигура Г) и из тройной Е. На рамку С с прослойкой из трех-четырех слоев бумаги наклеивается фигура D, а затем на нее фигура Е. Таким образом у вас получится кассетка с гнездом для пластинок 6X9 см и узкой щелью для шторы, которая делается из ординарной фанеры размером 74 мм X 120 мм. Штора для прочности и непроницаемости зависит от фокусного расстояния объектива, и вы измените ее на основании пробных испытаний, о которых говорилось в начале этой главы. Сбор этих частей производится так: сначала^рамка В вставляется с клеем в боковые гнезда пластинок А, затем эта часть укрепляется в дне С, а сверху накладывается крышка D.

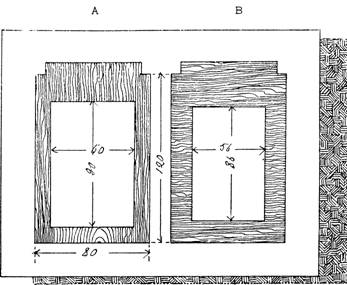

Рис. 16. Рамка для матового стакла.

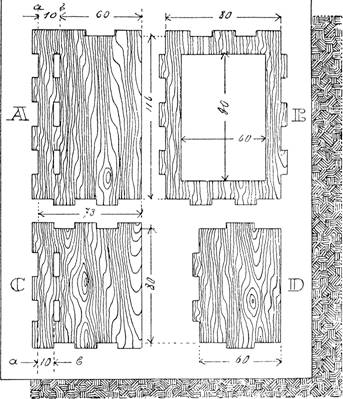

Рис. 17. Части остова камеры.
Когда будет готова эта часть, можно будет приступить к постройке выдвижной объективной части камеры. Для нее выпиливаются фигуры, показанные на рис. 18, из которых делается ящик из пяти стенок.
Работа как первой, так и второй части должна быть тщательной и точной.

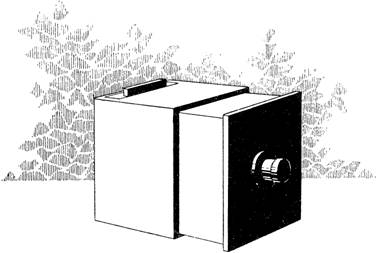

Рис. 19. Камера с объективом-линзой в готовом виде»
При вдвигании передней части камеры в заднюю между ними не должно оставаться щелей, пропускающих свет. Для лучшей непроницаемости и плавности хода, внутреннюю поверхность задней части можно оклеить черным бархатом; им же можно покрыть и внутренность гнезда, в котором помещается кассетка.
Наружные стенки камеры чистятся шкуркой и оклеиваются шагреневой кожей (у меня они — оклеены фанерой из красного дерева).
