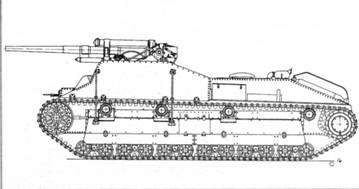

Проект СУ-8.1933 г. Реконструкция М.Павлова
Для нормальной работы орудийного расчета предусматривались откидные борта боевого отделения, в походе служащие противопульной защитой расчета от обстрела с флангов. В целях уменьшения раскачивания боевой платформы, разгрузки рессор и повышения кучности стрельбы предусматривалось применение специальных откидных упоров.
Но так как серийное производство танков Т-28 на Кировском заводе еще «хромало», то опытный завод Спец-маштреста смог приступить к изготовлению опытного образца лишь
76-мм самоходная зенитная установка 29К
После того как в 1934 г. стало ясно, что СУ-8 не удовлетворяет поставленным требованиям, а новую зенитную САУ на танковом шасси только предстояло создать, то параллельно началась спешная разработка 76,2-мм зенитной артсистемы обр. 1931 г. на шасси трехосного грузового автомобиля, производство которого осваивалось на Ярославском автозаводе.
Проектированием артиллерийской части САУ занимался завод № 8 им. Калинина, который в течение следующих 1934-1935 гг. должен был поставить 20 приспособленных орудий в кузова автомобилей ЯГ-10, а АНИИ разработать подвижный ПУАЗО в кузове такого же автомобиля.
Проект САУ, получившей индекс 29К, был выполнен в сжатые сроки. В кузове грузового автомобиля Я Г-10 с усиленным дном размещалась качающаяся часть 76,2-мм зенитной пушки обр. 1931 г. (ЗК) на штатной тумбе. Для увеличения устойчивости платформы при стрельбе орудийная тумба была опущена относительно платформы на 85 мм. Автомобиль дополнялся четырьмя откидными «лапами» - упорами «домкратного типа». Кузов был дополнен защитными броневыми щитками, которые в боевом положении откидывались горизонтально, увеличивая площадку обслуживания орудия. В передней части у кабины установлены два зарядных ящика с боеприпасами (2x24 патрона). На откидных бортах находились места для четырех номеров расчета «в походе».
Завод им. Калинина выполнил заказ наполовину, так как из 20 готовых к установке орудий смонтировал на автомобиле лишь 12. В 1936 г. указанный заказ был выполнен полностью и вскоре поступил следующий - еще на 20 машин. Однако автор не имеет данных, был ли он выполнен полностью.
В августе-сентябре 1936 г. зенитная САУ обр. 1934/35 гг., получившая индекс 29К, проходила обширные испытания на НИАПе. Испытания показали, что автомобиль с установленной в кузове зенитной пушкой по поведению на местности ничем не отличается от поведения груженого автомобиля ЯГ-10. Отдача орудия позволяла вести огонь в сторону бортов только в случае откинутых упоров, и лишь стрельба в сторону движения, или, напротив, в сторону кормы была допустима без применения оных.

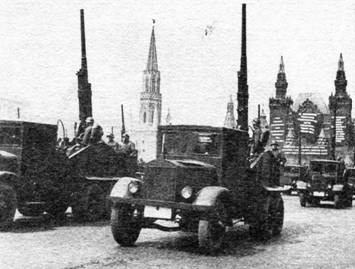

Самоходные зенитные установки 29К на шасси грузовика ЯГ-*!0.1935 г.
Всего в 1934-1937 гг. войска, входившие в состав Московского военного округа, имели 61 установку с зенитными орудиями различных типов в кузовах автомобилей.
76-мм зенитная самоходная установка СУ-6
В ноябре 1933 г. задание на проектирование зенитной САУ на шасси танка Т-26 получил конструкторский отдел самоходной артиллерии завода № 385. Даже предварительные прикидки показали, что шасси необходимо удлинять. Но тем не менее до февраля 1934 г. ГАУ и УММ не соглашались с проведением переделок ходовой части танка Т-26.
В мае 1934 г. проект был в целом одобрен, но задание скорректировано для применения орудия в боевых порядках войск против вражеских танков. В июне 1934 г. в танковом КБ завода начались работы по проектированию и изготовлению удлиненного шасси Т-26 для самоходной артиллерии.

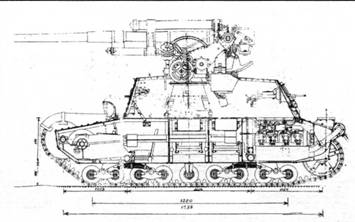

Интерьер 76,2-мм зенитной
Руководитель проекта шасси СЛ. Гинзбург предложил рассмотреть данное шасси не только как носитель 76,2-мм зенитной пушки ЗК, но также 106,7-мм тяжелой дивизионной пушки обр. 1910/30 гг., 152-мм гаубицы обр. 1909/30, а также для создания забронированного транспортера пехоты. Но эти предложения были оставлены без внимания.
Компоновкой зенитной САУ занимался Л. Троянов под общим руководством П.Н. Сячинтова. Машина представляла собой открытую самоходную установку, построенную с широким использованием узлов и агрегатов танка Т-26, от которого были заимствованы двигатель, главный фрикцион, сочленения карданного вала, коробка перемены передач, бортовые фрикционы, тормоза и бортовые передачи. Корпус склепывался из 6-8-мм листов броневой стали. Он был шире и длиннее по сравнению с Т-26. Для необходимой жесткости его усиливали тремя поперечными перегородками, между которыми находились складные сиденья расчета. На крыше корпуса, дополнительно укрепленной угольниками, на болтах крепилась тумба 76-мм зенитной пушки ЗК.

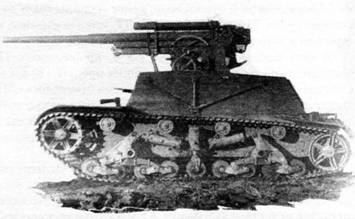

Опытный образец 76,2-мм зенитной пушки СУ-6.1935 г.
В ходовую часть Т-26 было добавлено по одному опорному катку (на каждый борт), подрессоренному спиральной пружиной. Для уменьшения нагрузок на подвеску при стрельбе на каждом борту был установлен специальный гидравлический выключатель, разгружавший рессоры и передававший нагрузку непосредственно на опорные катки.
С боков машины на петлях крепились откидные борта из 6-мм брони, защищавшие экипаж от обстрела во время марша. Перед стрельбой борта откидывались и удерживались специальными упорами. Лобовой и кормовой листы тоже откидывались, причем передний опускался внутрь и закрывал собой люки сидений командира и механика-водителя. Люки сидений расчета закрывались крышками на петлях. Таким образом, в боевом положении, при откидывании всех бортов и крышек, получалась довольно большая площадка, которая позволяла работать расчету 76,2-мм орудия.
Масса самоходной установки, получившей индекс СУ-6, в боевом положении составляла 11,1 т, максимальная скорость по шоссе достигала 28 км/ч, запас хода - 130 км. Помимо 76,2-мм зенитной пушки вооружение машины было дополнено двумя 7,62-мм пулеметами ДТ, установленными в переднем и заднем бортах в шаровых установках.
В ходе заводских испытаний СУ-6, прошедших с 12 сентября по 11 октября 1935 г., машина прошла 180 км и сделала 50 выстрелов. В выводах комиссии отмечалось следующее: «На основании проведенных испытаний можно считать, что образец вполне подготовлен к полигонным испытаниям. Дефектов и разрушений не обнаружено, кроме разрушения одного опорного катка».
13 октября 1935 г. СУ-6 поступила на НИАП. Испытания шли в сложных погодных условиях, СУ-6 испытывала частые поломки материальной части, и потому ход испытаний затянулся до декабря. В ходе их САУ многократно ломалась. Всего СУ-6 зачетно прошла 750 км (всего до 900 км) и сделала 416 выстрелов. Кучность стрельбы в начале испытаний была удовлетворительной, а в конце - неудовлетворительной, как с включенными, так и с выключенными рессорами. Поэтому комиссия пришла к выводу, что выключение рессор не влияет на кучность, и этот механизм следует исключить. Кроме того, в отчете по итогам полигонных испытаний отмечались малая мощность двигателя и неэффективность охлаждения (двигатель перегревался после 15-25 километров пробега по пересеченной местности), неудовлетворительная прочность опорных катков и рессор подвески, а также низкая устойчивость всей системы при преодолении препятствий, «прыжки» и «отскоки» установки, сбивающие наводку, раскачивание платформы. На боевой платформе не хватаю места для установщиков дистанционных трубок. Комиссия сделала вывод о полной непригодности машины для использования в мехсоединениях.
