152-мм пушка 2А36 «Гиацинт-Б». Москва, 7 ноября 1987 года.

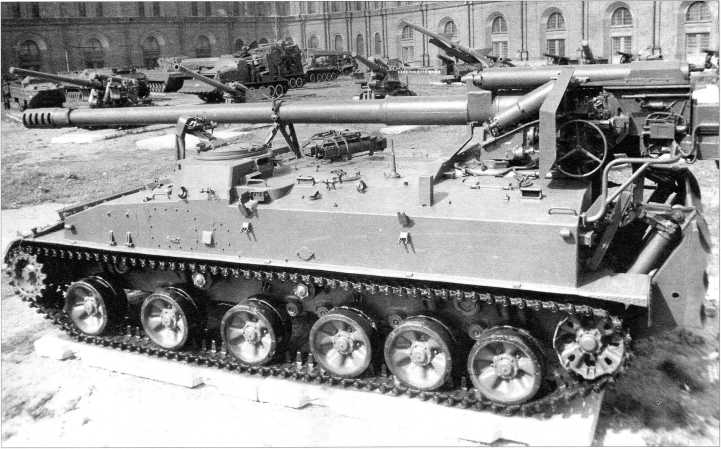

152-мм самоходная пушка 2С5 «Гиацинт» в экспозиции Военно-исторического музея артиллерии, инженерных войск и войск связи в Санкт-Петербурге.
Вид
Испытания показали, что снаряды при использовании полного заряда массой 18,4 кг имели начальную скорость 945 м/с, а дальность — 28,5 км. На усиленном заряде массой 21,8 кг дальность составляла 31,5 км, а начальная скорость — 975 м/с. Учитывая сильное воздействие дульной волны, массу порохового заряда уменьшили до 20,7 кг, одновременно ввели гладкую насадку на ствол орудия.
После оценки результатов испытаний и доработки, пушку 2А37 для самоходного варианта «Гиацинта» отправили на «Уралтрансмаш», для установки на новое шасси «объект 307». После окончательной сборки, машина прошла заводские и государственные испытания, полный цикл которых завершился к концу 1974 года.
Одновременно на базе 2С5 разрабатывали и другой вариант САУ под обозначением 2С11 «Гиацинт-СК». Он отличался использованием картузного заряжания, призванного уменьшить стоимость производства зарядов за счет отказа от латунных гильз. В ходе работы был использован научно-технический задел по картузным вариантам самоходных гаубиц 2С1 «Гвоздика» и 2СЗ «Акация», однако окончательно к производству приняли вариант с раздельно-гильзовым заряжанием. 20 января 1975 года постановлением ЦК КПСС и Совета министров СССР самоходную пушку 2С5 «Гиацинт-С» приняли на вооружение Советской Армии.
Корпус самоходной установки «Гиацинт-С» в основном сварен из катаных броневых листов, защищающих от пуль стрелкового оружия и осколков артиллерийских снарядов и мин. Исключение составила лобовая бронеплита толщиной 30 мм, установленная под большим углом наклона и защищающая от снарядов малокалиберных автоматических пушек.
В носовой части корпуса расположено отделение управления.
В нем, между левым бортом и моторной перегородкой размещается механик-водитель. Правую часть носовой части корпуса занимает моторно-трансмиссионное отделение.

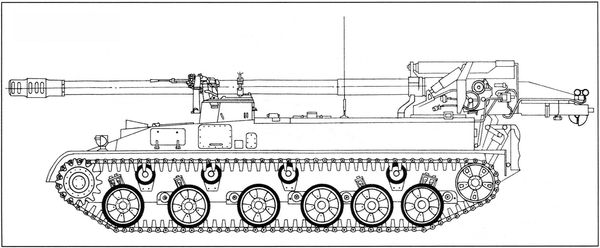

2С5 «Гиацинт».

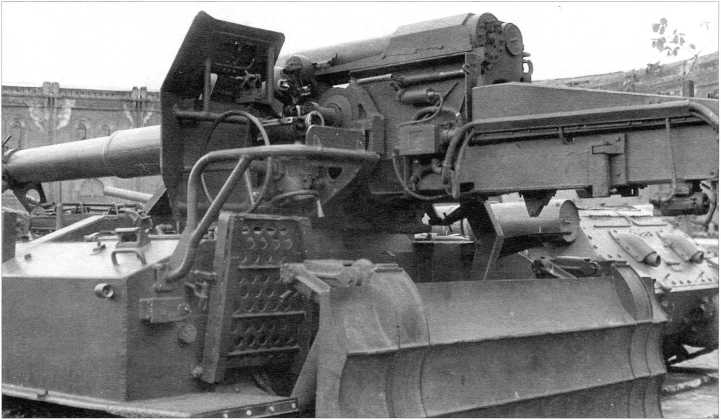

Вид на казенную часть пушки 2АЗУ справа.

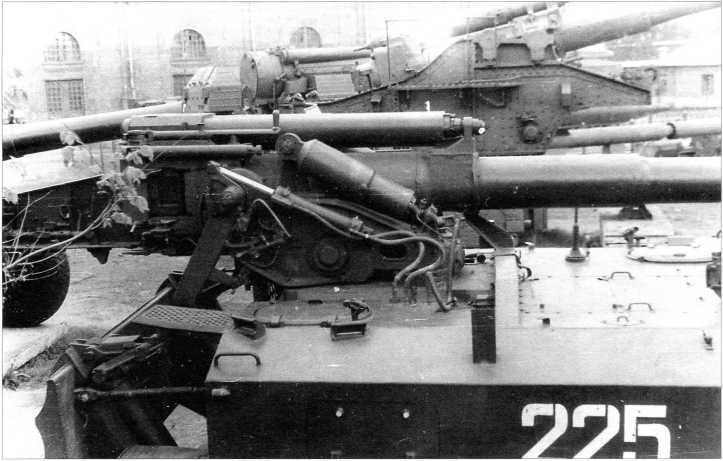

152-мм самоходная пушка 2С5 «Гиацинт», вид сбоку сверху.

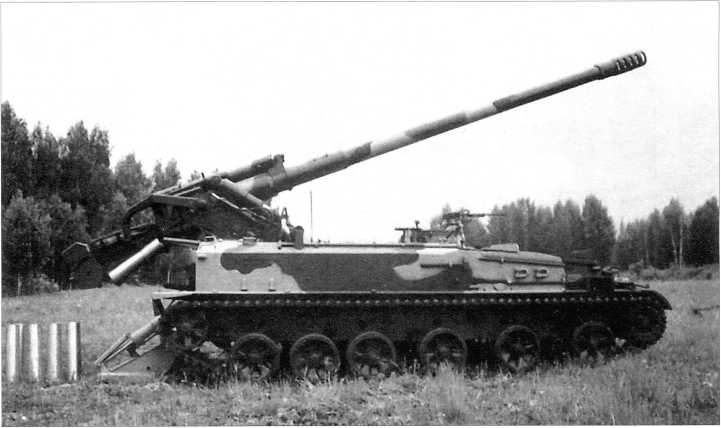

Самоходная пушка в боевом положении. Кормовая опорная плита опущена, хорошо видна гильза, подаваемая гидравлическим подъемником в положение досылания.
Двигатель — 12-цилиндровый, V-образный, четырехтактный
На шоссе САУ развивает максимальную скорость 60 км/ч. Она способна преодолевать подъемы до 30 градусов, вертикальные стенки высотой до 0,7 метра и рвы шириной до трех метров. Глубина преодолеваемого без подготовки брода составляет один метр. Запас хода — 500 км. Экипаж — пять человек.
На верхней плите кормовой части САУ установлена пушка 2А37, состоящая из трубы-моноблока, казенника и дульного тормоза. Навинченный на ствол щелевой дульный тормоз поглощает 53 процентов энергии отдачи. Затвор полуавтоматический, горизонтальный, клиновой. Тормоз отката гидравлический канавочного типа, с пневматическим накатником. Наибольшая длина отката составляет 950 мм, наименьшая — 730 мм. Заряжание пушки осуществляется с помощью гидравлического подъемника и цепного досылателя с электроприводом в два приема: сначала снаряд, а затем — гильза. Скорострельность пушки составляет 5–6 выстр./мин.
Снаряд и гильза с зарядом в корзинках подъемника. Хорошо виден кормовой люк для выдачи боеприпасов.
Выстрел из САУ «Гиацинт».
Выброс стреляной гильзы после выстрела.
Устойчивость пушке при стрельбе и, как следствие, улучшение кучности обеспечивается откидными опорными плитами: кормовой и дополнительной носовой (в походном положении она прижата к нижнему лобовому бронелисту). Поэтому стрельба с ходу невозможна. Ствол орудия в походном положении фиксируется горизонтально с помощью откидного стопора. Орудие имеет секторные (подъемный и поворотный) и пневматический уравновешивающий механизмы. Вращающаяся часть орудия представляет собой станок, установленный на центральном штыре шасси. Угол наведения в горизонтальной плоскости составляет 30 градусов, а в вертикальной плоскости — от -2,5 до +58 градусов.
Наведение пушки цель производится с помощью механического прицела Д726-45 с орудийной панорамой ПГ-1М и оптического прицела ОП4М-91А.
На крыше командирской рубки установлен 7,62-мм пулемет ПКТ, предназначенный для ведения огня по наземным и воздушным целям. Боекомплект состоит из 1500 патронов. Кроме того, внутри корпуса САУ предусмотрено размещение переносного зенитного ракетного комплекса «Стрела-2М» с двумя самонаводящимися ракетами.
Время перевода установки из боевого положения в походное и обратно не превышает трех минут.
В боевом положении члены экипажа находятся вне машины. Защищен от пуль, мелких осколков и действия дульной газовой волны при стрельбе только наводчик, укрытый легким, штампованным из листовой стали щитом, закрепленным на левой щеке верхнего станка.
В боекомплект входят 60 выстрелов, из них 30 находятся внутри корпуса самоходной установки, еще 30 — перевозятся отдельно.
Для стрельбы из пушки 2С5 «Гиацинт-С» первоначально использовались осколочно-фугасные выстрелы ВОФ39 массой 80,8 кг с осколочно-фугасным снарядом ОФ-29 (46 кг). Масса сильнодействующего взрывчатого вещества A-IX-2 составляла 6,73 кг.
