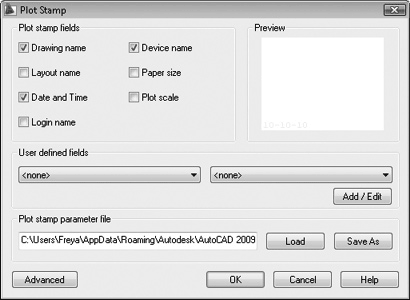

Рис. 2.10. Диалог Plot Stamp (Штамп печати)
Группа флажков Plot stamp fields (Поля штампа печати) позволяет выбрать, какие данные выводить при печати:
• Drawing name (Название чертежа);
• Layout name (Название компоновки пространства листа);
• Date and Time (Дата и время);
• Login name (Имя
• Device name (Название устройства);
• Paper size (Размер бумаги);
• Plot scale (Масштаб печати).
21. Установите флажки напротив нужных полей в группе Plot stamp fields (Поля штампа печати).
Более тонкие настройки можно найти, нажав на кнопку Advanced (Дополнительно). Поскольку интерфейс дополнительных настроек интуитивно понятен, мы не будем останавливаться на них подробно.
Вы можете сохранить штамп в файле формата PPS (Plotstamp parameter file), нажав на кнопку Save As (Сохранить как) и задав имя файла.
Загрузить созданный штамп можно, нажав на кнопку Load (Загрузить) и выбрав нужный файл формата PSS.
22. Нажмите кнопку OK, чтобы сохранить настройки и закрыть диалог.
23. Нажмите кнопку Plot Style Table Settings (Настройки таблицы стилей печати) вкладки Plot and Publish (Печать и публикация) диалога Options (Настройки). Откроется диалог Plot Style Table Settings (Настройки таблицы стилей печати) (рис. 2.11).

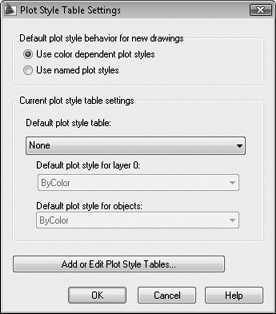

Рис. 2.11. Диалог Plot Style Table Settings (Настройки таблицы стилей печати)
Переключатель Use color dependent plot styles (Использовать цветозависимые стили печати) устанавливает использование цветовых стилей печати, в которых свойства получаемого изображения зависят от цвета исходных объектов.
Переключатель Use named plot styles (Использовать именованные стили печати) устанавливает использование именованных стилей печати, которые могут присваиваться конкретным объектам или их группам независимо от цвета.
Раскрывающийся список Default plot style table (Таблица стилей печати по умолчанию) содержит доступные стили печати для использования по умолчанию.
При использовании именованных стилей можно установить стиль печати для нулевого слоя, выбрав стиль из выпадающего списка Default plot style for layer 0 (Стиль печати по умолчанию для нулевого слоя).
Раскрывающийся список Default plot style for objects (Стиль по умолчанию для объектов) определяет стиль печати, применяемый для вновь создаваемых объектов. Используется только для именованных стилей.
24. Нажмите кнопку OK, чтобы закрыть диалог Plot Style Table Settings (Настройки таблицы стилей печати).
25. Нажмите кнопку Apply (Применить), чтобы применить изменения,
2.5. Вкладка System (Система)
1. В диалоговом окне Options (Настройки) щелкните мышью по названию вкладки System (Система).
Вкладка System (Система) (рис. 2.12) позволяет установить общие параметры системы AutoCAD.
Рис. 2.12. Вкладка System (Система)
2. Нажмите кнопку Performance Settings (Настройки производительности). Откроется диалог Adaptive Degradation and Performance Tuning (Адаптивная деградация и настройки производительности) (рис. 2.13).
Рис. 2.13. Диалог Adaptive Degradation and Performance Tuning (Адаптивная деградация и настройки производительности)
Адаптивная деградация – это уменьшение количества эффектов при обнаружении снижения производительности. Данный процесс происходит автоматически, но можно настроить его параметры.
3. Установите флажок Adaptive degradation (Адаптивная деградация), чтобы задействовать данную функцию.
Числовое поле Degrade when FPS is below (Деградация при FPS ниже) указывает минимальное число кадров в секунду, при котором будут включены все графические эффекты. Если число кадров уменьшится до значения ниже указанного, то эффекты начнут по очереди отключаться до достижения приемлемого уровня производительности.
Список Degradation order (Порядок деградации) одновременно указывает, какие эффекты можно отключать и в каком порядке. Установленный флажок напротив названия эффекта означает, что эффект может быть отключен. Кнопки Move Up (Переместить вверх) и Move Down (Переместить вниз) используются для изменения порядка отключения эффектов.
Совет
Рекомендуется разрешить отключение всех эффектов.
Опытные пользователи могут осуществить более тонкую настройку производительности видео подсистемы, нажав на кнопку Manual Tune (Ручная настройка).
4. Установите флажок напротив опции Remind me when a new display driver is available (Сообщить, если доступен новый драйвер), чтобы система AutoCAD отслеживала появление новых драйверов.
5. Нажмите кнопку OK, чтобы применить изменения и закрыть диалог.
Группа элементов управления Current Pointing Device (Текущее указующее устройство) служит для выбора драйверов устройства указания. В большинстве случаев система сама определит текущее устройство указания и нужный драйвер.
