1. Нажмите кнопку Logarithmic Spiral (Логарифмическая спираль) на панели свойств.
2. Установите максимальное значение растяжения спирали с помощью ползунка Spiral Expansion (Коэффициент расширения).
3. Нажмите клавишу <Ctrl> и левую кнопку мыши (клавиша <Ctrl> поддерживает равенство размеров спирали по вертикали и горизонтали).
4. Перемещайте курсор вправо и вниз, пока витки спирали не станут отчетливо различимыми.
5. Отпустите левую кнопку мыши. Спираль построена (рис. 3.71, а).
6. Установите 50 %-ное значение растяжения спирали с помощью ползунка Spiral Expansion (Коэффициент
7. Постройте еще одну спираль примерно такого же размера (рис. 3.71, б). Сравните ее с предыдущей. Минимальный параметр растяжения, равный единице, соответствует симметричной спирали.

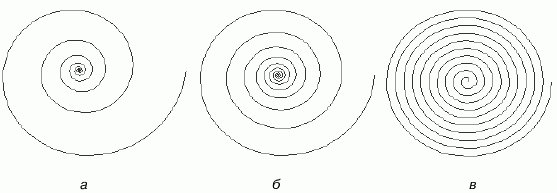

Рис. 3.71. Логарифмическая спираль с растяжением: а – 100 %; б – 50 %; в – 1 %
Инструмент Graph Paper
Инструмент Graph Paper (Разлиновать бумагу) упрощает рисование диаграммных сеток и напоминает разлиновку на миллиметровой бумаге. Построенные инструментом сетки тоже не относятся к графическим примитивам. После того как диаграммная сетка создана, вы не сможете изменить ее главные характеристики – число столбцов и колонок. Они задаются перед построением диаграммной сетки.
1. Выберите инструмент Graph Paper (Разлиновать бумагу) на всплывающей панели инструментов.
2. В полях панели свойств Graph Paper Columns and Rows (Строки и столбцы инструмента «Разлиновать бумагу») задается количество столбцов и колонок сетки. Введите в них значения 5 и 10 соответственно.
3. Поместите курсор на свободное место страницы. В выбранной точке будет находиться левый верхний угол диаграммной сетки.
4. Нажмите левую кнопку мыши и перемещайте курсор по диагонали вправо и вниз. В процессе построения вы можете регулировать соотношение высоты и ширины диаграммной сетки (рис. 3.72). Если при создании сетки удерживать нажатой клавишу <Shift>, выбранная начальная точка будет не левым верхним углом, а ее геометрическим центром.
Рис. 3.72. Построение диаграммной сетки
5. Отпустите кнопку мыши. Диаграммная сетка с заданным количеством столбцов и строк построена.
Полученную сетку вы можете использовать для создания графиков или таблиц. В последнем случае ее придется отредактировать по отдельным узлам с помощью инструмента Shape (Фигура).
Редактирование диаграммной сетки
Вам не удастся отредактировать сетку с помощью инструмента Shape (Фигура) сразу после ее создания. Дело в том, что сетка представляет собой группу прямоугольников. Прежде чем их редактировать, сетку необходимо разгруппировать с помощью команды Ungroup All (Разгруппировать все) меню Arrange (Упорядочить). После этого вы сможете отредактировать каждую отдельную ячейку сетки, которая уже является графическим примитивом – прямоугольником. Об операциях группировки
Инструмент Perfect Shapes
В CorelDRAW существует инструмент создания и более сложных примитивов – Perfect Shapes (Готовые фигуры). Все примитивы, которые может построить этот инструмент, разделены на четыре группы: Basic Shapes (Простые фигуры), Arrows (Стрелки), Flowchart Shapes (Символы для диаграмм), Star Shapes (Звезды) и Callout Shapes (Метки). Каждой из групп соответствует отдельная кнопка на панели инструментов. Большинство этих примитивов имеют от одного до четырех элементов управления, названных разработчиками глифами. Элементы управления действуют аналогично узлам прямоугольников или многоугольников. Они позволяют настраивать форму этих фигур.
1. Выберите на панели инструментов инструмент Arrows (Стрелки).
2. На панели свойств нажмите кнопку Perfect Shapes (Готовые фигуры). Она открывает каталог стрелок.
3. Выберите щелчком мыши левую стрелку в нижнем ряду.
4. Поместите курсор на свободное место страницы документа.
5. Нажмите левую кнопку мыши и перемещайте ее вправо и вниз. При этом появится и будет увеличиваться в размерах контур стрелки.
6. Когда размер будет достаточен, отпустите кнопку мыши. Фигура нарисована (рис. 3.73).
Рис. 3.73. Построение готовой фигуры

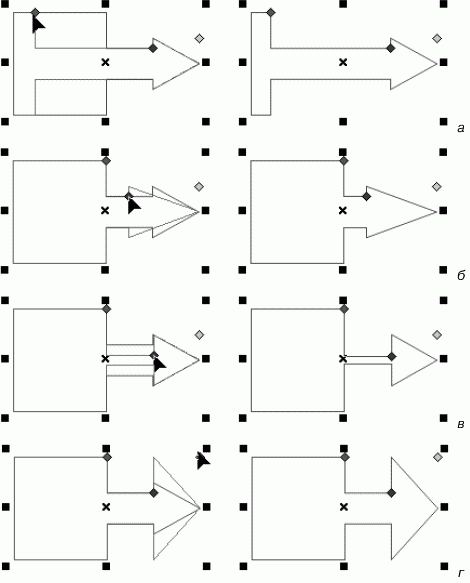

7. Воспользуемся глифами для ее редактирования (их у данной фигуры три). Они отображаются как красный, синий и желтый ромбики. Попробуйте перемещать красный глиф по горизонтали, желтый по вертикали, а синий – в обоих направлениях (рис. 3.74).
Рис. 3.74. Редактирование формы готовой фигуры
Готовые фигуры удобны и легко редактируются. По нашему мнению, их основной недостаток заключается в ограниченности набора и, следовательно, сферы применения.
Порядок перекрывания объектов
Перемещая объекты с помощью инструмента Pick (Указатель), вы уже обратили внимание, что они могут перекрывать друг друга, если оказываются на одном участке страницы. Какие-то из них расположены «сверху», а какие-то «снизу». В результате мы можем говорить о «стопке» объектов, в которой вышележащие объекты частично или полностью закрывают нижележащие. Порядок наложения объектов подчиняется изложенным ниже простым правилам:
в документе нет объектов, лежащих на одном уровне. Каждый объект занимает отдельный уровень. Все объекты на странице собраны в воображаемую стопку;
чем раньше нарисован объект, тем ниже в этой стопке он расположен. При наложении объекты, созданные позже, перекрывают более старые;
при вставке вырезанных или скопированных объектов они помещаются поверх других, т. е. считаются самыми новыми;
при перемещении, наклоне и других трансформациях объект остается в стопке на том же уровне.
