Рис. 1.2. Использование двух резисторов для грубой и точной регулировки
Один из них имеет требуемое сопротивление (или чуть ниже), а второй, значительно меньший по номиналу, позволяет точно регулировать суммарное сопротивление. Вначале с помощью первого резистора получают приблизительную ((грубую) настройку, а окончательный результат обеспечивает тонкая настройка вторым резистором. Такой подход неприменим для потенциометрической схемы регулировки (со средней точкой).
1.1.5.
Резисторная матрица содержит несколько одинаковых резисторов. Любители используют этот компонент сравнительно редко. Однако у таких матриц есть некоторые преимущества по сравнению с эквивалентным набором дискретных резисторов. В частности, они позволяют ускорить сборку схем. Резисторные матрицы удобно использовать в цифровых устройствах для создания делителей, обеспечивающих набор калиброванных напряжений, или для ограничения тока нескольких светодиодов, расположенных близко друг от друга.
В аналоговых схемах матрицы могут применяться в сочетании с операционным усилителем, в частности в качестве резисторов в цепи отрицательной обратной связи. В этом случае гарантируется высокая стабильность коэффициента усиления и точность его задания, так как разброс параметров у резисторов матрицы, как правило, незначителен.
Существующие матрицы содержат четыре, семь или восемь резисторов, подключенных к выводам независимо или по схеме с общей точкой (рис. 1.3).
При наличии общего вывода он помечается маркировочной точкой на корпусе. Если есть сомнения по поводу типа матрицы или параметров резисторов, нетрудно проверить микросхему при помощи омметра.

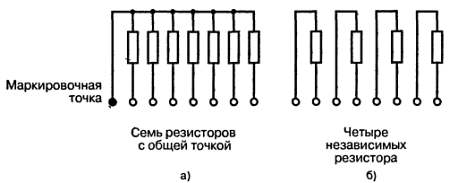

Рис. 1.3. Резисторная матрица с общей точкой (а) и с независимыми выводами (б)
1.1.6. Прецизионный резистор
Иногда возникает необходимость в использовании прецизионных резисторов с допуском 1 % или даже меньше. Эти компоненты довольно дороги, не всегда можно найти нужный номинал, кроме того, они обычно продаются только в наборах.
Наиболее часто такие резисторы применяются для построения прецизионного делителя (например, при калибровке измерительного прибора) или если требуется набор идентичных резисторов, для которых абсолютная величина сопротивления не слишком важна. В последнем случае при помощи цифрового мультиметра можно провести сортировку обычных резисторов одного номинала и отобрать те из них, что имеют одинаковые сопротивления (например, 99,8 кОм при номинальном значении 100 кОм). Однако при этом стабильность параметров во времени, особенно в случае колебаний температуры, не гарантируется. Гарантию стабильности дает только использование прецизионных резисторов.
1.1.7. Рассеиваемая мощность резистора
Мощность, рассеиваемая резистором, является важным показателем, о котором при разработке схемы иногда забывают. В этом случае первое включение схемы может вызвать неприятные последствия. Например, нетрудно рассчитать, что резистор 2,2 кОм, предназначенный для ограничения до 20 мА тока, потребляемого светодиодом, при напряжении источника питания 48 В рассеивает мощность около 1 Вт. Если в схеме использован резистор с номинальной мощностью 0,5 Вт, через короткое время он выйдет из строя. Поэтому при проектировании надо предусмотреть место на печатной плате для более мощного резистора.
При создании схем с мощными резисторами следует быть особенно внимательным. Необходимо учитывать, что допустимые значения мощности, указанные производителями, обычно гарантируются для рабочей температуры 25 °C. Но при работе мощного устройства эта температура может быть существенно выше. Бывает, что резистор с номинальной рабочей мощностью 10 Вт при 25 °C перегревается при рассеивании всего лишь 2,5 Вт, если температура окружающей среды составляет 70 °C.
1.1.8. Рабочее напряжение резистора
Резистор, как и конденсатор, имеет максимально допустимое рабочее напряжение. Необходимость учитывать этот параметр ярко проявляется при работе со схемами, непосредственно подключенными к электрической сети. Примерами могут служить RC-цепи, служащие для подавления помех, или бестрансформаторные источники питания.

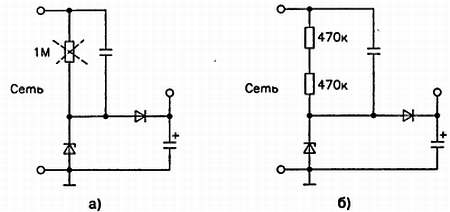

Классический резистор с номинальной мощностью 0,5 Вт обычно имеет допустимое рабочее напряжение порядка 200 В. В упомянутых выше устройствах при номинальном эффективном напряжении сети 220 В возможны режимы, при которых пиковое значение напряжения на резисторах может достигать 650 В. Даже если требованию по рассеиваемой мощности удовлетворяет один резистор, в данном случае необходимо использовать по меньшей мере три последовательно соединенных компонента, чтобы напряжение на каждом из них всегда оставалось в допустимых пределах. Из этого можно сделать вывод, что, если в схеме, подключенной к сети, есть несколько последовательных резисторов, их нельзя заменять одним резистором соответствующего номинала (рис. 1.4). В противном случае возникает опасность его разрушения.
1.1.9. Переменный цифровой резистор
Часто регулирующие устройства должны имитировать изменяющееся сопротивление, для чего можно использовать цифровой (наборный) резистор, сопротивление которого варьируется в широких пределах с малым шагом в соответствии с заданным цифровым сигналом. Есть программируемые интегральные цифровые потенциометры, которые помогают в решении данной задачи. Однако такие микросхемы сравнительно дороги и не всегда обладают нужными параметрами, поэтому их часто заменяют дискретными компонентами.
Схема, приведенная на рис. 1.5, позволяет имитировать переменный резистор, характеристики которого можно выбирать исходя из конкретных требований. Переключения выполняются с помощью контактов реле, что обеспечивает полную изоляцию управляющей (цифровой) части устройства от исполнительной (аналоговой).

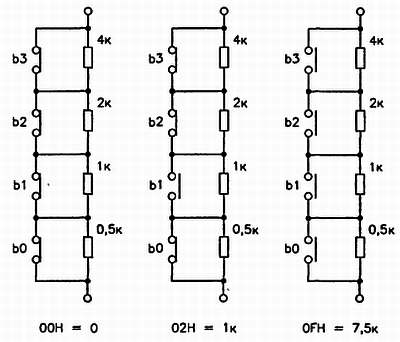

Рис. 1.5. Переменный управляемый резистор
Принцип работы схемы очень прост. В ней используется набор последовательно включенных резисторов, сопротивления которых при переходе от одного к другому изменяются путем умножения на 2, что соответствует изменению веса разрядов двоичного управляющего сигнала. Параллельно выводам каждого резистора подключен нормально замкнутый контакт реле, на обмотку которого подается цифровой сигнал соответствующего разряда. В состоянии покоя общее сопротивление равно нулю. Появление управляющего сигнала, соответствующего единице младшего разряда, размыкает контакт, шунтирующий первый резистор. В рассматриваемом примере на выходе появляется сопротивление 500 Ом. Включение второго реле, соответствующего следующему разряду двоичного сигнала (при отключении первого), дает на выходе сопротивление 1000 Ом. Дальнейшее увеличение двоичного слова на единицу (переход от 2 к 3 в десятичном коде) обеспечивает увеличение выходного сопротивления до 1500 Ом и т. д. Максимальное значение сопротивления составляет 7,5 кОм (все контакты разомкнуты), оно реализуется при подаче двоичного слова 0FH. Таким образом, получается переменный резистор 7,5 кОм с 16 дискретными значениями сопротивления с шагом 500 Ом.
