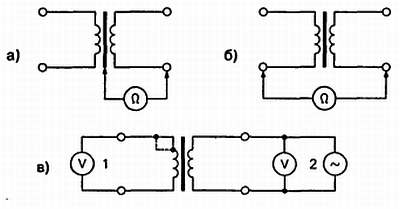

Рис. 4.9. Схема проверки трансформатора при использовании параллельного (а) и последовательного (б) резонанса
Для проверки закоротите обмотку II трансформатора. Колебания в LC-контуре исчезнут. Из этого следует, что короткозамкнутые витки срывают резонансные явления, чего мы и добивались. Наличие кнутых витков
Отметим, что для проверки импульсных трансформаторов блоков питания конденсатор С должен иметь емкость 0,01-1 мкФ. Частота генерации подбирается опытным путем.
4.4.5. Проверка полупроводниковых диодов
Простейшая проверка исправности полупроводниковых диодов заключается в измерении их прямого (Rпр) и обратного (Rобр) сопротивлений постоянному току. Чем меньше прямое сопротивление и больше обратное сопротивление, или, другими словами, чем выше отношение Rобр/Rпр, тем выше качество диода. Для измерения диод подключают к тестеру (омметру), как показано на рис. 4.10. При этом выходное напряжение измерительного прибора не должно превышать максимально допустимого для данного элемента.
Рис. 4.10. Схема проверки исправности диода: измерение прямого (а) и обратного (б) сопротивлений
Прямое сопротивление должно быть не больше 200 Ом, а обратное не меньше 500 кОм. Следует иметь в виду, что если прямое сопротивление — около нуля, а обратное стремится к бесконечности, то в первом случае имеется пробой, а во втором — обрыв выводов или нарушение структуры. Сопротивление диода переменному току меньше прямого сопротивления и зависит от положения рабочей точки.
Исправность высокочастотных диодов можно проверить включением их в схему работающего простейшего детекторного радиоприемника, как показано на рис. 4.11. Нормальная работа радиоприемника говорит об исправности диода, а отсутствие приема — о пробое.
Рис. 4.11. Схема проверки исправности ВЧ диода
Для применения в цифровых устройствах лучше всего использовать специальные импульсные диоды, имеющие малую длительность переходных процессов включения и выключения.
4.4.6. Проверка диодных мостов
Диодный мост иногда нелегко протестировать из-за соединения с вторичной обмоткой трансформатора. В таком случае его необходимо предварительно демонтировать. При проверке диодных мостов надо присоединить один из измерительных щупов к отрицательному или положительному выходу моста и протестировать подключенные к этому выводу диоды.
Для проведения полной проверки необходимо выполнить
4.4.7. Проверка впаянных компонентов
Чтобы не отпаивать некоторые особенно чувствительные к нагреву компоненты с целью их тестирования можно рассечь дорожки металлизации на печатной плате, соединяющие этот компонент с другими. После этого, обеспечив электрическую изоляцию, можно провести тестирование таким же образом, как и при отпайке компонентов. Не рекомендуется рассекать одновременно несколько дорожек, а сразу после окончания проверки исходное соединение следует восстановить.
4.4.8. Проверка тиристоров
Простейший способ проверки тиристоров представлен на рис. 4.12. Сопротивление исправного тиристора составляет несколько мегаом, а пробитого — близко к нулю. Если анод исправного тиристора соединить на мгновение с управляющим электродом (УЭ), прибор покажет сопротивление короткого замыкания.
Рис. 4.12. Проверка тиристора с помощью мегомметра
4.4.9. Проверка транзисторов
Чтобы проверить исправность полупроводникового транзистора, не включенного в схему, на отсутствие коротких замыканий, необходимо измерить сопротивления между его электродами.
Поскольку транзистор состоит из двух переходов, причем каждый из них представляет собой полупроводниковый диод, проверить транзистор можно таким же образом, как и диод. Для этого омметр подключают поочередно к базе и эмиттеру, к базе и коллектору, к эмиттеру и коллектору, меняя полярность подключения. На рис. 4.13 показано, как измеряют прямое и обратное сопротивление каждого из переходов. У исправного транзистора прямые сопротивления переходов составляют 30–50 Ом, а обратные — 0,5–2 МОм. При значительных отклонениях от этих величин транзистор можно считать неисправным.
С транзистором p-n-р типа производят те же действия, но полярность напряжения должна быть обратной. Остается проверить переход коллектор-эмиттер, который не должен пропускать ток. При проверке ВЧ транзисторов напряжение батареи омметра не должно превышать 1,5 В. Следует также иметь в виду, что транзисторы Дарлингтона иногда имеют защитный диод, включенный между коллектором и эмиттером. Для более точной проверки необходимо использовать специальные приборы.
< image l:href="#"/>Рис. 4.13. Проверка транзистора с помощью омметра
Многие модели современных мультиметров имеют специальные гнезда для подключения транзисторов с целью проверки их исправности. Наличие такого прибора значительно упростит работу радиолюбителя и ускорит проверку. Для этого желательно измерить обратный ток коллектора, обратный ток эмиттера и ориентировочное значение коэффициента усиления по току. Пригодность транзистора определяется сравнением полученных при измерении данных с данными, указанными в паспорте транзистора.
