Наконец, отметим, что при многочисленных измерениях, которые обычно проводятся относительно общего (заземляющего) вывода, в качестве базовой точки можно использовать выход стабилизатора (положительный вывод), к которому несложно присоединить зонд осциллографа или мультиметра.

5.3.3. Особенности проверки оптического детектора

В некоторых устройствах для определения положения компонентов используются оптоэлектронные датчики (детекторы излучения). Они применяются, например, в детекторах конца прохода каретки с головкой принтера или в индикаторах наличия кассеты в видеомагнитофоне. В нормальном режиме работы такие датчики защищены от света крышкой корпуса.

Во время

проверки оптические детекторы могут быть засвечены слишком ярким светом. Об этом следует помнить при наличии сбоев, поскольку неисправность оптических детекторов может привести к неожиданным последствиям и иногда даже к порче механических компонентов (выход из строя автоматической системы управления).

5.3.4. Проверка логических состояний

Проводя поиск причины неисправности, важно иметь ясное представление о работе логической схемы устройства. При анализе выполняемой логической функции необходимо проверить соответствие состояний выхода сигналам на входах. Так, простой инвертор должен иметь на выходе уровень, обратный уровню на входе. Амплитуда сигналов также имеет большое значение. Напряжение 4,5 В на выходе схемы, питаемой от напряжения 5 В, должно настораживать всегда, за исключением некоторых случаев (например, непосредственное подключение светодиода к выходу без дополнительного транзистора).

Если на входе схемы стоят кнопки или переключатели, необходимо проверить соответствующие соединения и проследить пути прохождения сигналов. При наличии счетчика следует проверить работу его тактового генератора, отсутствие блокировки по входу установки начального состояния, а также продвижение сигналов на выходах. Если на работу логической схемы влияет переменный резистор, то вполне возможно, что сбой вызван нарушением его установки в результате удара или вибрации. Появление пульсаций напряжения источника питания интегральной схемы также может быть признаком неисправности. Рекомендуется обратить внимание на показания осциллографа, которые могут зависеть от подключения общего провода.

Интересен случай проверки интегральной схемы, которую невозможно идентифицировать, поскольку изготовитель сознательно пытался скрыть номер модели. При наличии некоторого опыта тип схемы можно распознать по компонентам, которые ее окружают. Так, генератор-счетчик типа CD4060 практически всегда снабжен конденсатором и двумя резисторами, которые подключены к его выводам 9, 10 и 11. Наличие положительного полюса питания на выводе 4, так же как и отрицательный потенциал на выходе, обычно свидетельствует о том, что речь идет об операционном усилителе.

Во всех случаях неоценимую помощь могут оказать справочные издания и многочисленные схемы, публикуемые в технических журналах.

5.3.5. Маркировка демонтируемых компонентов

Любая операция демонтажа неисправного прибора должна начинаться с тщательной маркировки всего набора снимаемых элементов. Следует тщательно записать цвет каждого провода, отметить ориентацию соединительных элементов, даже если для них существует единственный вариант включения. Желательно пронумеровать детали типа «вилка» и «гнездо» с помощью маркера. Также имеет смысл пометить все резьбовые детали, винты различных размеров и механические детали, сборка которых вызывает трудности. Чтобы ничего не потерять, рекомендуется разложить детали по пакетам.

При наличии подвижных элементов (кулачков, кареток и т. д.) следует точно запомнить или даже лучше зарисовать их положение, поскольку оно может оказаться важным для электронных схем управления при включении.

Приложения

Приложение 1. Расположение и назначение выводов разъемов

В практике радиолюбителя часто приходится перепаивать некоторые разъемы для подключения

устройств друг к другу, а расположение и назначение выводов вы не знаете или забыли. Приведенные ниже сведения помогут восполнить этот пробел. При подключении нештатных устройств, используя эти разъемы, рекомендуется придерживаться стандартного назначения некоторых выводов во избежание неприятностей при случайном подключении такого разъема к аппаратуре.

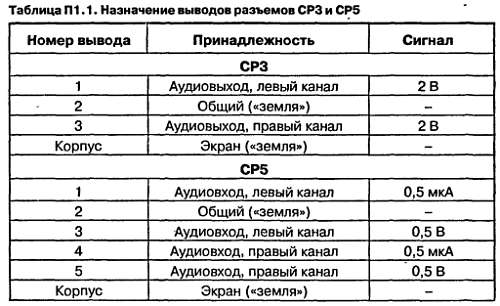

Разъемы DIN (СРЗ и СР5) в 70-80-е годы XX века широко применялись в отечественной аудиоаппаратуре. В табл. П1.1 представлены некоторые варианты использования выводов разъемов.

Разъемы D-SUB стандарта RS232 используются в качестве низковольтных компьютерных соединителей и имеют от 9 до 78 контактов. Например, разъем DB9 (табл. П1.2) используется в качестве последовательного порта (СОМ-порт) для подключения периферийных устройств к ПК.

Разъем DB25, как правило, используется в качестве параллельного порта (LPT-порт) для подключения принтера к ПК (табл. П1.3). К этому порту можно также подключать самодельные устройства, управляемые компьютером.

Разъем Peritel (SCART) используется в основном для соединения между собой бытовой видеоаппаратуры (табл. П1.4).

Соединители типа RJ имеют от 2 до 10 контактов. Их удобно использовать не только для телефонных линий (RJ-11) и подключения компьютеров в сети (RJ-45), но и для быстрого соединения различных самодельных устройств. Вилочная часть имеет обозначение ТРх-6Р4С (для RJ-11), розеточная — TJx-8P8C (для RJ-45), где х- цифровое или буквенное значение, определяющее разновидность разъема. В табл. П1.5, П1.6 представлена цветовая маркировка жил телефонного провода, прямого провода (компьютер-концентратор) и кросс-кабеля (компьютер-компьютер).

Приложение 2. Химические источники тока

Радиоэлектронные приборы, работающие автономно, имеют встроенный источник питания того или иного типа. Рассмотрим некоторые химические источники тока (ХИТ).

Для питания бытовой и радиолюбительской аппаратуры чаще других используют марганцево-цинковые элементы и батареи с различными электролитами (солевым, хлоридным или щелочным) или воздушной деполяризацией. Широкое распространение получили также ртутно-цинковые, серебряно-цинковые и литиевые ХИТ. Конструктивно ХИТ обычно имеет форму цилиндра (цилиндр малой высоты называют таблеткой или пуговицей).
