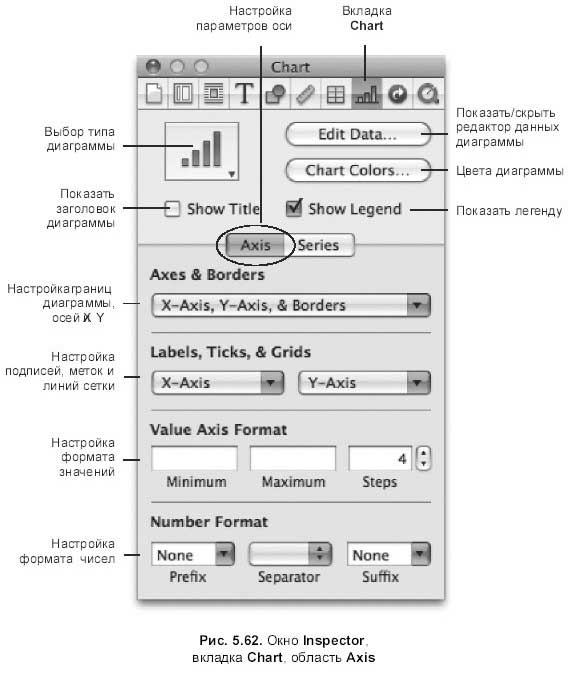

Причем ее содержимое меняется в зависимости от типа диаграммы. Но неизменными всегда остаются кнопки: выбора типа диаграммы, показа/скрытия редактора данных диаграммы, выбора цветовой палитры (рис. 5.62).
Также вкладка всегда содержит область Axis (Ось), служащую для
Область Axis (Ось) содержит (см. рис. 5.62):
список Axes & Borders (Оси и границы), пункты которого позволяют показать/убрать параметры:
Show Chart Borders (Показать границы диаграммы) — границы диаграммы;
Show Y-Axis (Показать ось Y) — ось ординат;
Show X-Axis (Показать ось X) — ось абсцисс;
список X-Axis (ось X) служит для настройки оси X (категорий). Содержит параметры:
Show Series Labels (Показать имена рядов) — подписи рядов, Show Category Labels (Показать имена категорий) — подписи данных, Show Category Title (Показать заголовок категории) — подпись оси X;
• Horizontal Labels (Подписи имен по горизонтали) — горизонтальное расположение подписей, Diagonal Labels (Подписи имен по диагонали) — диагональное расположение подписей, Vertical Labels (Подписи имен по вертикали) — вертикальное расположение подписей;
Major Tick Marks Inside (Метки внутри) — деления на оси обращены внутрь диаграммы, Major Tick Marks Centered (Центрованные метки) — деления на оси обращены наружу и внутрь диаграммы, Major Tick Marks Outside (Метки снаружи) — деления на оси обращены наружу;
Show Gridlines (Показать линии сетки) — отображает линии сетки;
список Y-Axis (ось Y) служит для настройки оси Y (значений). Содержит перечень параметров, аналогичных оси X, с заменой термина ряд (Series) на значение данного (Value);
область Value Axis Format (Формат оси значений) содержит текстовые поля Minimum (Минимум), Maximum (Максимум) и Steps (Шаги), в которые вводятся с клавиатуры минимальное, максимальное значение и количество промежутков, отображающихся на оси Y;
область Number Format (Формат числа) позволяет приписать денежную единицу к числовому значению: до числа — поле Prefix (Префикс), после числа — поле Suffix (Суффикс).

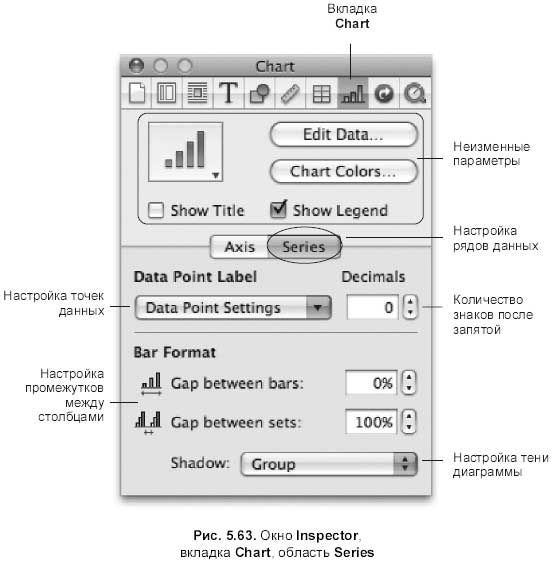

Область Series (Ряд)
список Data Point Settings (Параметры точек данных) позволяет отобразить/скрыть значения данных, расположенных на столбцах диаграммы, а поле Decimals (Десятичные) влияет на количество знаков после запятой отображающегося значения;
поля Gap between bars (Промежуток между столбцами) и Gap between sets (Промежуток между наборами) позволяют изменить промежутки между значениями и между группами значений диаграммы;
список Shadow (Тень) служит для настройки тени отдельных столбцов — Individual (Индивидуально), группы — Group (Группы), а также предназначен для отключения тени — None (Отсутствует).
Область 3D Scene (Трехмерная сцена) содержит (см. рис. 5.64):
колесико служит для изменения угла поворота диаграммы в трехмерном пространстве:
список Lighting Style (Стиль освещения) задает освещение столбцов диаграммы;
ползунок Chart Depth (Глубина диаграммы) изменяет толщину столбцов.
Как может показаться на первый взгляд, инструментарий построения диаграмм в Pages очень развит, используется знакомая для нас терминология, настройка схожа с диаграммами MS Excel. Но в Pages мы не сможем построить диаграмму по расчетным значениям, построение осуществляется только на основе введенных с клавиатуры числовых данных. Например, в Pages невозможно построить график функции или зависимость, заданную формулой. Для решения таких задач используются диаграммы электронных таблиц Numbers (аналог MS Excel).
Для освоения разд. 5.1.14 используйте практикум из разд. 6.1.16.
5.1.15. Аудио- и видеофайлы
Текстовый процессор Pages предоставляет возможность добавлять в документ звуковые файлы, клипы и Flash-ролики. Для запуска файла используется двойной щелчок по его пиктограмме. Как вы, наверное, догадались, эта замечательная возможность Pages распространяется только на электронный вид документа.
Pages распознает следующие форматы:
MOV;
FLASH;
MP3;
MPEG-4;
AIFF;
AAC.
Внедрение медиафайла в текстовый документ аналогично добавлению растрового графического файла.
1. Перетащить пиктограмму медиафайла в текстовый документ из приложения Finder.
