Для этой цели в языке UML предусмотрены три механизма расширения, которые могут использоваться совместно или раздельно для определения новых элементов модели с отличающимися семантикой, нотацией и свойствами от специфицированных в метамодели языка UML элементов. Такими механизмами являются: ограничение (Constraint), стереотип (Stereotype) и помеченное значение (TaggedValue).
Таким образом, механизмы расширения языка UML предназначены для выполнения следующих задач:
• Уточнения существующих модельных элементов при разработке моделей на языке UML.
• В спецификации самого языка UML для определения стандартных компонентов, которые либо не являются достаточно интересными, либо
• Определения таких расширений языка UML, которые зависят от специфики моделируемого процесса или от языка реализации программного кода.
• Присоединения произвольной семантической или несемантической информации к элементам модели.
Хотя вопросы расширения метамодели UML выходят за пределы настоящей книги, следует знать о потенциальной возможности явного добавления в язык UML новых метаклассов и других метаконструкций. При этом, однако, необходимо соблюдать правило порождения новых метаклассов от уже имеющихся в языке UML. Эта возможность единственно зависит от свойств отдельных инструментальных средств, поддерживающих язык UML, или от особенностей мета-метамодельного представления самого процесса ООАП.
Наиболее важные из встроенных механизмов расширения основываются на понятии стереотип. Стереотипы обеспечивают некоторый способ классификации модельных элементов на уровне объектной модели и возможность добавления в язык UML «виртуальных» метаклассов с новыми атрибутами и семантикой. Другие встроенные механизмы расширения основываются на понятии списка свойств, содержащего помеченные значения и ограничения. Эти механизмы обеспечивают пользователю возможность включения дополнительных свойств и семантики непосредственно в отдельные элементы модели.
Пакет Типы данных
Пакет Типы данных является четвертым подпакетом пакета Основные элементы и, как следует из его названия, специфицирует различные типы данных, которые могут использоваться в языке UML. Этот пакет имеет более простую по сравнению с другими пакетами внутреннюю структуру и описание, поскольку предполагается, что семантика соответствующих понятий хорошо известна.
В метамодели UML типы данных используются для объявления типов атрибутов классов. Они записываются в форме строк текста на диаграммах и не имеют отдельного значка «тип данных». Благодаря этому происходит уменьшение размеров диаграмм без потери информации. Однако каждая из одинаковых записей для некоторого типа данных должна соответствовать одному и тому же типу данных в модели. При этом типы данных, используемые в описании языка UML, могут отличаться от типов данных, которые определяет разработчик для своей модели на языке UML. Типы данных в последнем случае будут являться частным случаем или экземплярами метакласса типы данных, который определен в метамодели.
При задании типа данных наиболее часто применяется неформальная конструкция, которая получила называние перечисления. Речь идет о множестве допустимых значений атрибута, которое наделяется некоторым отношением порядка. При этом упорядоченность значений либо указывается явно заданием первого и последнего элементов списка, либо следует неявно в случае простого типа данных, как, например, для множества натуральных чисел. В пакете Типы данных определены способы спецификации перечислений для корректного задания допустимых значений атрибутов.
Для определения различных типов данных в языке UML используются как простые конструкции: целое число (Integer), строка (String), имя (Name), Булев (Boolean), время (Time), кратность (Multiplicity), тип видимости (VisibilityKind), диапазон кратности (MultiplicityRange), так и более сложные: выражение (Expression), булевское выражение (BooleanExpression), тип агрегирования (AggregationKind), тип
Пакет Элементы поведения
Этот пакет является самостоятельной компонентой языка UML и, как следует из его названия, специфицирует динамику поведения в нотации UML. Пакет Элементы поведения состоит из четырех подпакетов: Общее поведение, Кооперации, Варианты использования и Автоматы (рис. 3.7). Ниже дается краткая характеристика каждого из этих подпакетов.

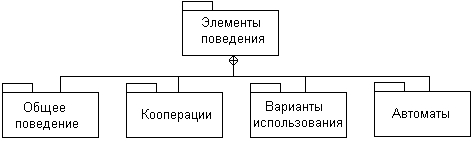

Рис. 3.7. Подпакеты пакета Элементы поведения языка UML
Пакет Общее поведение
Пакет Общее поведение является наиболее фундаментальным из всех подпакетов и определяет базовые понятия ядра, необходимые для всех элементов поведения. В этом пакете специфицирована семантика для динамических элементов, которые включены в другие подпакеты элементов поведения. В пакет Общее поведение входит достаточно большое число элементов, таких как объект (Object), действие (Action), последовательность действий (ActionSequence), аргумент (Argument), экземпляр (Instance), исключение (Exception), связь (Link), сигнал (Signal), значение данных (DataValue), связь атрибутов (AttributeLink), действие вызова (CallAction), действие создания (CreateAction), действие уничтожения (DestroyAction).
Наиболее важным понятием пакета Общее поведение является объект. Под объектом в языке UML понимается отдельный экземпляр или пример класса, структура и поведение которого полностью определяется порождающим этот объект классом. Предполагается, что все без исключения объекты, порожденные одним и тем же классом, имеют совершенно одинаковую структуру и поведение, хотя каждый из этих объектов может иметь свое собственное множество связей атрибутов. При этом каждая связь атрибута относится к некоторому экземпляру, обычно к значению данных. Это множество может быть модифицировано согласно спецификации отдельного атрибута в описании класса.
Рассматривая данный пакет, нельзя не сказать о том, что в языке UML под поведением понимается не только процесс изменения атрибутов объектов в результате выполнения операций над их значениями, но и такие процедуры, как создание и уничтожение самих объектов. При этом динамика взаимодействия объектов, которая определяет их поведение, описывается с помощью специальных понятий, таких как сигналы и действия.
Пакет Кооперации
Пакет Кооперации специфицирует контекст поведения при использовании элементов модели для выполнения отдельной задачи. В нем задается семантика понятий, которые необходимы для ответа на вопрос: «Как различные элементы модели взаимодействуют между собой с точки зрения структуры?» Этот пакет использует конструкции, определенные в пакетах Основные элементы языка UML и Общее поведение.
В частности, в пакет Кооперации входят элементы: кооперация (Collaboration), взаимодействие (Interaction), сообщение (Message), роль ассоциации (AssociationRole), роль классификатора (ClassifierRole), роль конца ассоциации (AssociationEndRole). Как можно догадаться из названия пакета, его элементы непосредственно используются при построении диаграмм кооперации. Понятие кооперации имеет важное значение для представления взаимодействия элементов модели с точки зрения классификаторов и ассоциаций. Особенности их применения будут более детально рассмотрены при изучении диаграммы кооперации (см. главу 9).
