После активизации диаграммы компонентов специальная панель инструментов приобретет следующий вид (рис. 12.18).
Рис. 12.18. Внешний вид специальной панели инструментов для диаграммы компонентов
Добавление и удаление элементов происходит аналогично, однако для каждого компонента можно определить различные детали, такие как стереотип, язык программирования, декларации, классы. Работа с этими деталями компонентов осуществляется через спецификацию компонента,
Ниже приводится пример графического изображения элементов диаграммы компонентов (рис. 12.19).
При работе с диаграммой компонентов можно создавать пакеты и компоненты, изменять их спецификацию и зависимости между различными элементами диаграммы. При установлении реализации классов на компоненте можно выделить класс в браузере и перетащить его на нужный компонент диаграммы.

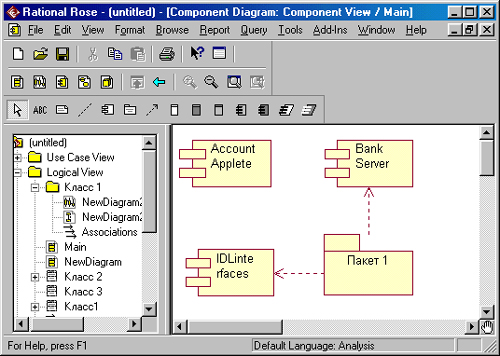

Рис. 12.19. Пример графического изображения диаграммы компонентов в среде Rational Rose
12.10. Разработка диаграммы развертывания в среде Rational Rose
Диаграмма развертывания является второй составной частью физического представления модели. Активизация диаграммы развертывания может быть выполнена одним из следующих способов:
• Щелкнуть на кнопке с изображением диаграммы развертывания на стандартной панели инструментов.
• Дважды щелкнуть на пиктограмме представления развертывания в браузере (Deployment View).
• Через пункт меню Browse-»Deployment Diagram (Браузер-»Диаграмма развертывания).
После активизации диаграммы развертывания специальная панель инструментов приобретет следующий вид (рис. 12.20).
Рис. 12.20. Внешний вид специальной панели инструментов для диаграммы развертывания
Работа с диаграммой развертывания состоит в создании процессоров и устройств, их спецификации, установлении связей между ними, а также добавлении и спецификации процессов. Применительно к отдельным процессорам можно использовать стереотипы.
Ниже приводится пример графического изображения диаграммы развертывания (рис. 12.21).

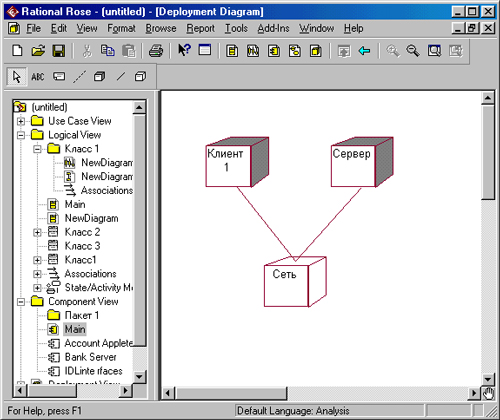

Рис. 12.21. Пример графического изображения диаграммы развертывания в среде Rational Rose
Одним из наиболее мощных свойств среды Rational Rose является возможность генерации программного кода после построения модели. Как уже отмечалось ранее, возможность генерации текста программы на том или ином языке программирования зависит от установленной версии Rational Rose.
Общая последовательность действий, которые необходимо выполнить для этого, состоит из шести этапов:
• Проверка модели независимо от выбора языка генерации кода.
• Создание компонентов для реализации классов.
• Отображение классов на компоненты.
• Установка свойств генерации программного кода.
• Выбор класса, компонента или пакета.
• Генерация программного кода.
Особенности
Заключение
В настоящее время полностью специфицирована и документирована версия 1.3 языка UML и продолжается дальнейшая работа по его развитию. Хотя уже анонсирована следующая версия языка UML – 1.4, на момент написания книги окончательная документация по этой версии еще не специфицирована. Возможно, по этой причине следующей версией станет UML 2.0, работу над которой планируется развернуть в 2001 году. Ход этой работы и ее состояние отражаются на официальном сайте OMG: http://www.omg.org. Там же содержатся полные спецификации стандарта OMG-UML, предоставленные для свободного доступа.
Другим источником информации по языку UML в Интернете является сайт компании Rational Software Corp.: http://www.rational.com/, в которой сосредоточены основные разработчики и со стороны которой осуществляется общая координация работы над очередными версиями языка. Эта компания также является разработчиком CASE-средства Rational Rose 98/2000, в котором реализуются текущие дополнения языка UML.
Из отечественных ресурсов нельзя не упомянуть сайт компании «Интерфейс» – http://www.interface.ru, где содержится информация по многим современным CASE-средствам, рассматриваются их характеристики и возможности, а также особенности отдельных технологий ООАП.
Перспективы дальнейшего развития UML связаны со становлением и интенсивным развитием новой парадигмы объектно-ориентированного анализа – компонентной разработки приложений (Component-Based Development – CBD). В этой связи развернута работа над дополнительной спецификацией языка UML применительно к технологиям CORBA и СОМ+. Речь идет о разработке так называемых профилей, содержащих нотацию всех необходимых элементов для представления в языке UML компонентов соответствующих технологий. При этом интенсивно используется механизм расширения языка UML за счет добавления новых стереотипов, помеченных значений и ограничений.
Язык UML уже сейчас находит широкое применение в качестве неофициального стандарта в процессе разработки программных систем, связанных с такими областями, как моделирование бизнеса, управление требованиями, анализ и проектирование, программирование и тестирование. Применительно к этим процессам в языке UML унифицированы стандартные обозначения основных элементов соответствующих предметных областей.
В частности, для моделирования бизнес-процессов могут быть использованы: применительно к подсистемам – стереотипы «organization unit» и «work unit», для классов – стереотипы «worker», «case worker», «internal worker». При этом, например, стереотип «worker» служит для обозначения класса, который представляет абстракцию человека, выполняющего определенную деятельность или работу в бизнес-системе. Работник или сотрудник взаимодействует с другими сотрудниками подсистемы в процессе выполнения отдельных операций, образующих бизнес-логику процесса.
