Насос. Предназначен для систем с искусственной циркуляцией и обеспечивает движение теплоносителя по трубам.
Радиаторные батареи. Непосредственные источники тепла в помещении.
Расширительный бак. Предназначен для предотвращения создания избыточного давления из-за увеличения теплоносителя в объеме, которое может разорвать трубы или котел. Представляет собой бак с отводящей трубой.
Воздухосборник. Бак. который помогает избавиться от собирающегося в трубах воздуха и предотвратить образование воздушных пробок.
Соединительные трубы. Соединяют элементы отопительной системы и обеспечивают циркуляцию теплоносителя. При их прокладке нужно обратить внимание на то, что горизонтальные трубы должны прокладываться
Применяются две основные схемы организации отопления: однотрубная и двухтрубная.
Однотрубные системы отопления
При такой схеме радиаторные батареи подключаются к одной трубе последовательно. Данная схема применима только в случае, когда нагревательные приборы расположены ниже магистрали, поэтому для ее реализации необходим чердак, следовательно, в городских квартирах такая система не используется.
Однотрубная система бывает двух видов: с замыкающими участками и проточная.
При использовании схемы с замыкающими участками хотя бы у части радиаторов должна быть перемычка — байпас, соединяющий трубы: подводящую к радиатору и отводящую от него. В этом случае часть горячей воды поступает обратно в котел, не остывая.

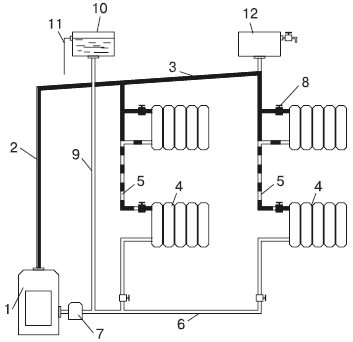

Однотрубная схема с замыкающими участками: 1 — котел; 2 — главный стояк; 3 — подающая магистраль; 4 — радиатор; 5 — обратный стояк; 6 — обратная линия; 7 — циркуляционный насос; 8 — вентиль; 9 — расширительная труба; 10 — расширительный бак; 11 — переливная труба; 12 — воздухосборник
Проточная однотрубная система (расшифровку см. выше)
В проточной схеме теплоноситель последовательно проходит через все радиаторы и возвращается в котел уже остывшим. При выборе между схемами лучше применить схему с замкнутыми участками, так как при использовании второй схемы радиаторные батареи, которые находятся дальше от котла, нагреваются намного меньше. Кроме того, в проточных системах температура не регулируется, а установка регулирующих вентилей на радиаторы запрещена. В случае применения принудительной циркуляции теплоносителя появление какого-либо рода пробки в трубе приведет к тому, что теплоноситель будет скапливаться в котле и трубах до места пробки под высоким давлением. А это чревато не чем иным, как взрывом.
Двухтрубные системы отопления
В этих системах отопления радиаторные батареи подключаются одновременно к подводящей и отводящей трубам. Такие системы более затратны при установке, однако имеют ряд плюсов.
Двухтрубная система отопления с верхней разводкой (расшифровку см. выше)
Разводка при двухтрубной системе бывает следующих типов.
• С вертикальными стояками — радиаторные батареи подключаются к вертикально расположенной основной трубе, которая является стояком. Эта схема не требует проведения труб по всему этажу: стояк проходит через этажи и батареи подсоединяются в одних и тех же местах на разных этажах. Если стояков несколько, разводка труб по этажу выполняется только в подвале.
• С горизонтальными стояками — батареи подсоединяются
Рассмотрим наиболее используемые типы радиаторов.
Чугунные радиаторы стали классическим типом такого рода приборов. Они обогревают помещение только за счет теплового излучения. Минусы: большой вес, который делает доставку и монтаж таких радиаторов достаточно сложной задачей, довольно низкий КПД. невозможность регулировать температуру. Плюсы: дешевизна, долгий, до 50 лет, срок службы. Более подходят для городской квартиры вследствие экономичности. Для загородного дома нерентабельны по причине больших потерь тепла и отсутствия возможности регулировки температуры.
Ныне чугунные радиаторы выполняют как в привычном дизайне, так и в стиле модерн. Выпускают и винтажные радиаторы, сделанные в стиле ретро.
Алюминиевые секционные радиаторы имеют, по сравнению с чугунными, весьма малый вес, а помещения обогревают не только за счет излучения, но и за счет конвекции, что значительно повышает КПД их работы. Минус — подверженность коррозии. В таких батареях имеются регуляторы температуры, а дизайн их весьма и весьма разнообразен.
< image l:href="#"/>Алюминиевые секционные радиаторы
Биметаллические секционные радиаторы. Эти стальные трубы с алюминиевым оперением обладают всеми плюсами алюминиевых радиаторов и при этом не окисляются, требуют в 2–3 раза меньше теплоносителя, чем чисто алюминиевые, и поэтому очень быстро меняют температуру. Минус — это самые дорогие из всех видов радиаторов.
Биметаллический радиатор
Стальные панельные радиаторы имеют высокую теплоотдачу и скорость регулирования температуры. Правда, рабочее давление в них недостаточно высокое, поэтому в многоэтажках их лучше не использовать. А вот для загородного дома такие радиаторы вполне применимы.
Внимание!
Когда вы соберетесь выбирать радиатор для городской квартиры, непременно осведомитесь о значении максимального давления в вашей системе отопления. Эти данные можно узнать в ЖЭКе. Выбирайте радиаторы, рабочее давление которых выше названных в ЖЭКе цифр. Среди радиаторов, о которых мы говорили выше, наиболее стойкие к повышенному давлению биметаллические радиаторы, наименее — алюминиевые, а стальные вовсе не годятся для работы в условиях повышенного по сравнению с номинальным давления.
Стальной радиатор
Перед тем как приобрести радиаторы, требуется рассчитать мощность нужных батарей. В стандартных условиях она должна составлять порядка 110 Вт на 1 кв. м помещения.
Например, если ваша гостиная занимает 20 кв. м, то мощность обогрева (число М) должна составлять 2200 Вт. Именно такое значение применяется для стандартных условий. В случае их несоблюдения действуют коэффициенты, на которые умножается наше число.
