Испытания проводил знаменитый Марк J1. Галлай, выполнивший огромное количество рулений и посадок. Результаты испытаний доказали преимущества шасси с носовой опорой перед шасси с хвостовой опорой. В испытаниях помимо Галлая принимали участие другие нилоты. Все без исключения летчики отмечали простоту взлетов и посадок на самолете с носовой опорой шасси.

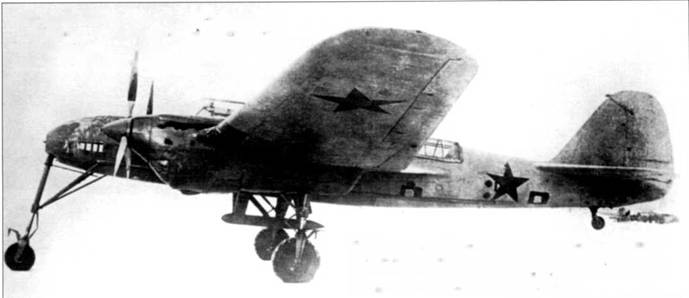

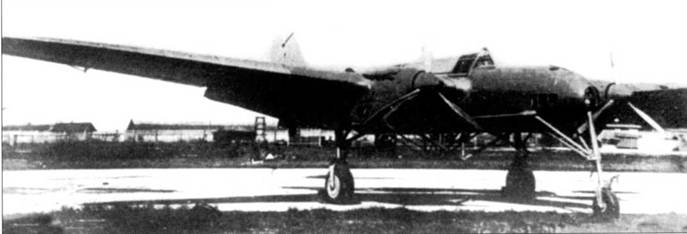

В 1940 г. один бомбардировщик СБ-2-М-103 модернизировали в экспериментальный самолет для испытаний шасси с носовой опорой. Хвостовая опора шасси сохранена.
Передняя

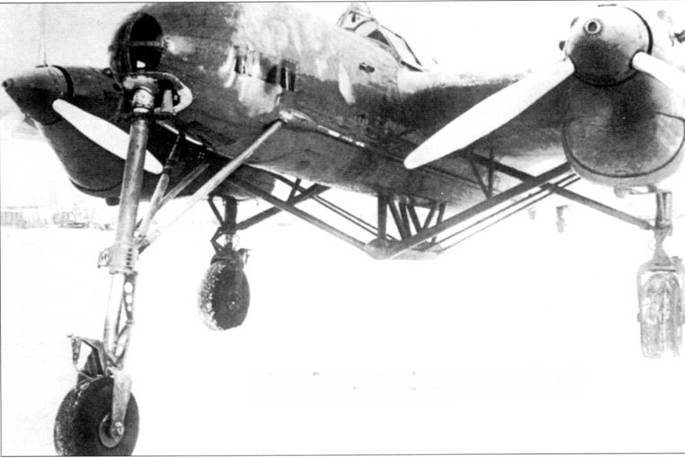

Крупный план экспериментального шасси с носовой опорой. Испытания показали явное преимущества шасси с носовой опорой перед шасси с хвостовой опорой.
ЦАГИ передал экспериментальный самолет в НИИ ВВС в конце 1940 г. Испытания «птицы» в НИИ ВВС продолжались до начала Великой Отечественной войны. С началом войны работы по данной теме временно утратили свою актуальность. Первые серийные советские бомбардировщики с носовой опорой шасси появились только в послевоенные годы.

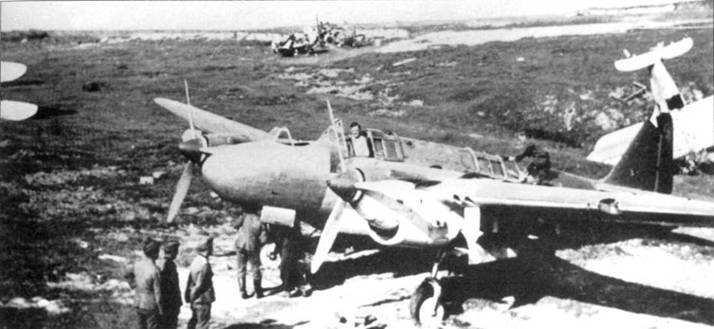

Немцы осматривают самолет УСБ (красная «1»),лето 1941 г. Этот УСБ был переделан из бомбардировщика СБ-2-М-103. Носовая часть фюзеляжа имеет цвет натурального металла, в то время как сам самолет сохранил зелено-голубую окраску бомбардировщика. Большинство самолетов УСБ являлось переделкой бомбардировщиков. Заводы изготовили очень небольшое количество учебных машин.

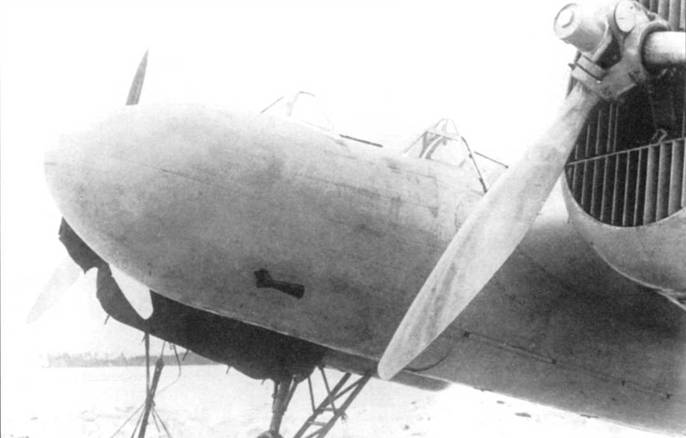

Прототип УСБ был переделан из бомбардировщика СБ- 2-М-100А. Инструктор сидел в открытой кабине, сделанной в носовой части фюзеляжа. Обе кабины имели одинаковые комплекты приборов и органов управления. Самолет УСБ проходил Государственные испытания с 11 по 16 марша 1938 г.
Туполев УСБ
Первые серийные бомбардировщики СБ стали поступать в войска в начале 1936 г., но учебно-тренировочный вариант самолета появился лишь спустя два года. Прототип УСБ (Учебный Скоростной Бомбардировщик) был изготовлен на базе обычного серийного СБ-2 с моторами М-100А с трехлопастными винтами на заводе № 22 в Филях. Самолет не имел остекленной кабины штурмана в носовой части фюзеляжа, взамен была оборудована открытая кабина инструктора с установленным перед ней прозрачным козырьком. Приборное оборудование и органы управления кабины инструктора аналогичны установленным в кабине пилота. Инструктор имел возможность отключить органы управления во второй кабине. Несмотря на важность словесного обмена между инструктором и курсантом в полете, самолет не имел переговорного устройства.
Государственные испытания самолет УСБ проходил с 11 по 16 марта 1938 г. Перед испытаниями на самолете было установлено неубираемое лыжное шасси.
Завод № 22 построил несколько новых УСБ, но большинство учетных самолетов было переделано из бомбардировщиков в полевых условиях. Общее количество УСБ не известно.

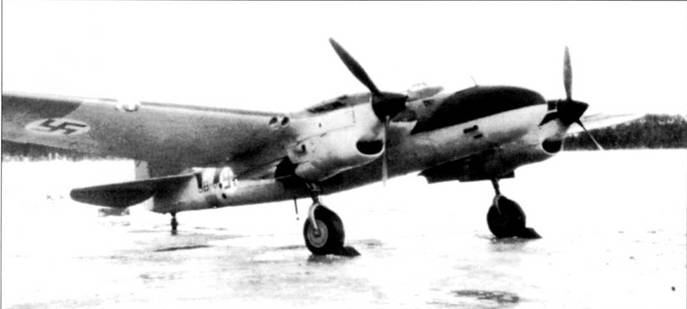

Единственный финский УСБ (SB-6) был переделан самими финнами из трофейного бомбардировщика СБ-2 с моторами М-105 в 1943 г. Посадочная фара установлена в правой, а не в левой как обычно, консоли крыла. Самолет окрашен и маркирован по стандартам финских ВВС, включая желтые законцовки крыла и полосу вокруг фюзеляжа.
Вскоре после окончания войны СССР передал полякам пять самолетов УСБ. Поляки в 1947 г. переоснастили машины моторами М-105 мощностью по 1100 л.с. с винтами ВИШ-61 и модернизировали выхлопную систему моторов. Польские УСБ эксплуатировались до августа 1949 г.
УСБ
В период Зимней войны 1939 – 1940 г. в руки финнов попало восемь самолетов СБ. включая СБ-2 с моторами М-103 позднего выпуска, получивший 30 августа 1941 г. бортовой номер «SB-8». Этот бомбардировщики финны решили переоборудовать в учебно-тренировочный самолет, конструктивно аналогичный УСБ. От других финских СБ, «SB-8» отличался перенесенной из носка левой консоли крыла в носок правой консоли посадочной фарой. Переделка самолета была завершена 25 января 1943 г. Самолет 19 февраля 1943 г. поступил на вооружение авиационной 17-й эскадрильи повышенной подготовки летчиков, которая базировалась в Луонетярви. Позже самолет передали в 46-ю бомбардировочную эскадрилью. затем – 45-ю авиационную эскадрилью. 24 февраля финский УСБ был поставлен на консервацию, выполнив в составе ВВС Финляндии 268 полетов.

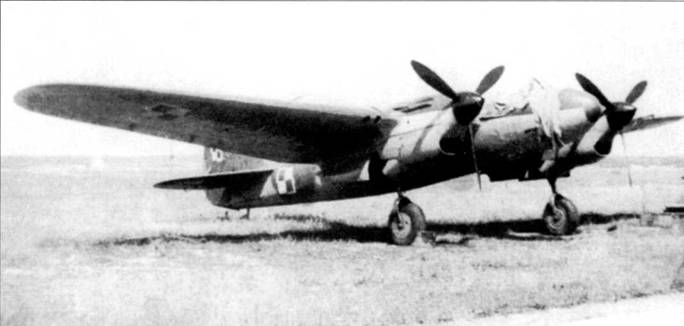

Первые польские пилоты начали тренироваться на УСБ в Бугуруслане, Советский Союз. После окончания войны пять УСБ получило офицерское авиационное училище в Деблине. Через два года поляки переоснастили свои УСБ моторами М-105 с винтами ВИШ-61П. Три из пяти самолетов (серийные номера 10-116, 20-938 и 22-382) эксплуатировались в училище до августа 1949 г. Поляки эксплуатировали УСБ дольше всех.

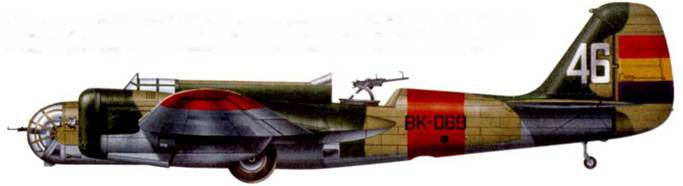

СБ-2 с моторами М-100А (46/ВК-069) 24-й группы республиканских ВВС, Испания, 1936 – 1937 г.г. На фюзеляже «Катюшки» перед кабиной стрелка-радиста установлен козырек. Нижние поверхности самолета светло-голубые, верх – камуфлирован в темно-зеленый и светло-коричневый цвета.

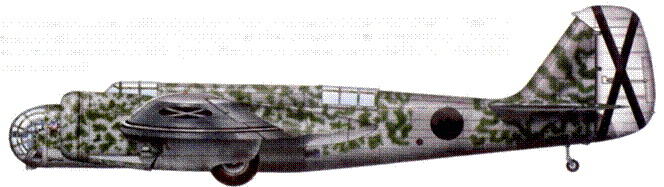

ВВС националистов после победы в Гражданской войны досталось в качестве трофеев определенное количество бомбардировщиков СБ-2 с моторами М-100А. Самолеты были перекрашены, на них нанесли опознавательные таки ВВС Франко. Позже этот самолет был задействован в программах летных испытаний.

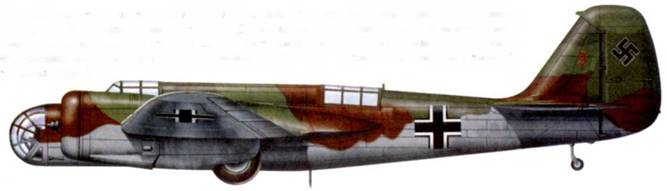

Люфтваффе реквизировали этот В-71 (9/В-71-9) советской постройки после оккупации Чехословакии в марте 1939 г. Опознавательные знаки ВВС Чехословакии закрашены, взамен нанесены опознавательные знаки люфтваффе. Узкие кресты использовались в люфтваффе с апреля 1939 г. по лето 1940 г. Самолет сохранил чехословацкий камуфляж: верх – коричнево-зеленый-светлый серо-зеленый, низ – светло-серый.

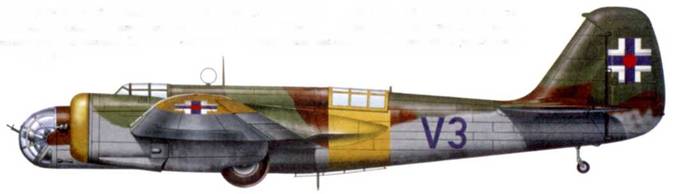

Авиа B-71(V3/B.71-I9), переданный а 1939 г. ВВС Словакии. На нижней и верхней поверхности фюзеляжа установлены дополнительные антенны радиооборудования германского производства, установленного на самолете. Сержант Антон Ванко с четырьмя коллегами 18 апреля 1943 г. угнал самолет в Турцию.

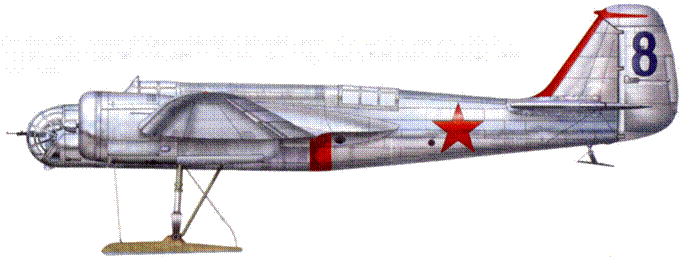

Зимой на СБ советских ВВС устанавливалось убираемое лыжное шасси. Ни рисунке – бомбардировщик СБ-2 с моторами М-100А (голубая «8»), советско-финская война, зима 1939 – 1940 г.г. Самолет не окрашен.

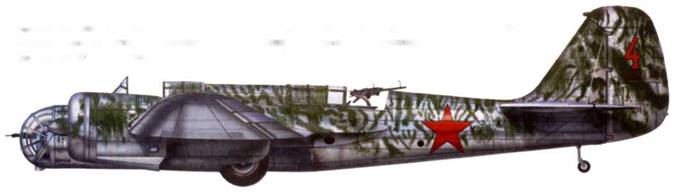

Зеленый камуфляж нанесен на неокрашенный СБ-2 с моторами М-100.4 (красная «4») от руки кисточками в полевых условиях. Немецкие истребители повредил и этот самолет в первые дни войны. Пилот посадил поврежденный бомбардировщик на брюхо.

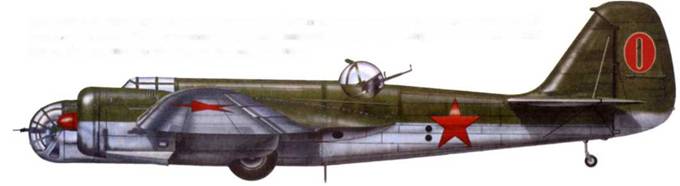

Этот СБ-2-М-100А позднего выпуска (красный «0») был захвачен наступающими германскими войсками летом 1941 г. Сверху самолет покрашен в зеленый цвет, снизу – в голубой. В советских ВВС очень редко использовались бортовые номера «ноль».
