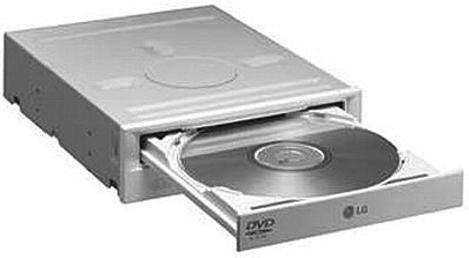

В случае с ATA-приводом есть один секрет. Предположим, что в компьютере установлен один ATA-диск (жесткий диск). Можно подключить привод DVD к шлейфу, который используется для подключения жесткого диска (тогда привод DVD будет работать в режиме Slave). Но рекомендуется купить еще один интерфейсный кабель (цена вопроса – 1 доллар) и подключить привод DVD ко второму IDE-контроллеру (IDE1) с помощью отдельного кабеля. В этом случае устройство будет работать в режиме Master и скорость обмена данными с ним будет выше! Поэтому при покупке DVD-привода не забудьте прикупить отдельный IDE-шлейф, хотя он иногда входит в комплект поставки.

Модернизация

Возможности

превратить непишущий привод (ROM) в пишущий, к сожалению, нет. Поэтому модернизация выполняется путем замены привода. Можно, конечно, подключить новый привод как дополнительный, но зачем загромождать корпус – это лишние расходы энергии. Поэтому извлеките старый привод и подключите новый по образу и подобию старого. Режим работы устройства (в случае с ATA-приводом) можно оставить такой, каким он был, а можно изменить, подключив новый привод как Master ко второму IDE-контроллеру (см. выше).

Иногда нет возможности установить внутренний привод DVD (в корпусе уже нет места, или ваш компьютер – ноутбук). В этом случае вам поможет внешний DVD-привод, подключаемый к компьютеру по USB (рис. 7.5).

Проблем с подключением внешнего DVD-привода не возникает – все современные операционные системы поддерживают такие приводы.

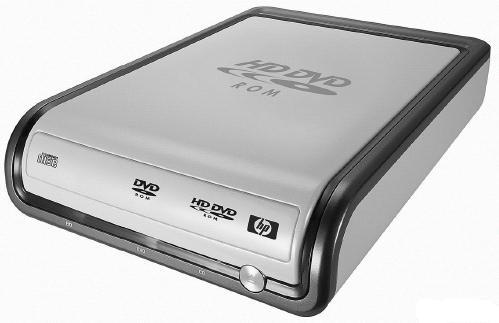

Рис. 7.5. Внешний DVD-привод

Глава 8

Дискеты

Дискета представляет собой гибкую пластиковую пластинку, покрытую ферромагнитным слоем, отсюда английское название «floppy disk» («гибкий диск»). Эта пластинка помещается в пластмассовый корпус, защищающий магнитный слой от физических повреждений.

Раньше дискеты были самым распространенным съемным носителем данных (рис. 8.1, 8.2). Причина такой популярности была в одном – дисководом для дискет был оснащен каждый компьютер, а сама дискета стоила намного дешевле CD-дисков (не говоря уже о стоимости дисковода для дискет относительно стоимости пишущего привода CD).

Но на этом преимущества дискет и заканчивались. А недостатков хватает:

• на дискету вы не запишете больше 1,44 Мб. Можно было специальным образом отформатировать дискету объемом 1,44 Мб как 2,88 Мб, но долго такие дискеты не «жили»;

• дискеты – это крайне ненадежные носители информации. Бывает так, что информация записалась на дискету, а когда ее вставляют в другой компьютер, на который нужно эту информацию перенести, дискета уже не работает.

Понятно, что, как только пишущие приводы CD-RW стали доступны, дискеты в принципе стали не нужны. Ведь оптические диски намного надежнее дискет, стоят дешевле и позволяют записать 700 Мб информации (не говоря уже о DVD!).

Рис. 8.1. Дискета 5,25''

Рис. 8.2. Дискета 3,5''

Дисководы для дискет

Дискеты устанавливались в «маленькие» дисководы (рис. 8.3), которые, в свою очередь, устанавливались в 3,5-дюймовые отсеки системного блока. [6]

Дисковод

подключается к FDD-контроллеру. Разъем FDD-контролле-ра похож на разъем IDE-контроллера, но имеет 34 контакта. Шлейф для подключения дисковода тоже похож на IDE-шлейф, но у него есть разрез возле разъема для подключения дисковода A. Дисковод, подключенный к разъему, находящемуся в середине шлейфа, будет диском B.

6

Справедливости ради надо сказать, что длительное время использовались «большие» дискеты (5,25''), но они безнадежно устарели, и нет смысла говорить о них в книге: вряд ли вы их встретите и вряд ли ваш, пусть совсем немолодой, ПК оснащен дисководом под них.

Всего на FDD-шлейфе имеется пять разъемов. Один – для подключения к материнской плате и четыре – для подключения дисководов: два в конце кабеля (один из них для подключения 3,5'' дисковода и один для 5,25'' дисковода) и два посредине (для 3,5'' и для 5,25''). Однако мы уже договорились, что поминать 5,25'' дискеты и дисководы не станем.

Рис. 8.3. Дисковод для чтения дискет 3,5''

Строение дисковода

Дисковод состоит из четырех основных элементов:

• рабочий двигатель;

• рабочие головки;

• шаговые двигатели;

• управляющая электроника.

Рабочий двигатель включается только тогда, когда в дисковод вставлена дискета (для дисковода для дискет 5,25'' должна быть еще и защелкнута задвижка дисковода). Двигатель обеспечивает постоянную скорость вращения дискеты: для дискеты 3,5'' – 300 об/мин, для дискеты 5,25'' – 360 об/мин.

Дисковод оснащается двумя комбинированными рабочими головками (каждая – для чтения и записи), которые располагаются над рабочей поверхностью дискеты. У дискет обычно обе поверхности – рабочие, поэтому одна головка предназначается для верхней, а другая – для нижней поверхности дискеты.

За позиционирование головок отвечают два шаговых двигателя.

Электронные схемы нужны для передачи сигналов контроллеру, то есть отвечают за преобразование информации, которую считывают или записывают головки.

Чтобы не нарушалась постоянная скорость вращения привода, он всегда должен работать только в горизонтальном или вертикальном положении. Пагубно влияют на работу и сохранность дисководов пыль, механические загрязнители, необходимо исключить контакт с жидкостями, сильное нагревание.

Глава 9

Параллельный и последовательный интерфейсы

На современных компьютерах есть хотя бы один последовательный и один параллельный порт, несмотря на то что уже давно существуют сетевые адаптеры, шина USB и другие способы коммуникации. Исключением могут быть разве что современные ноутбуки – на некоторых из них нет ни последовательных, ни параллельных портов.

Параллельный порт

Параллельный порт (сокращенное название – LPT) появился на самом первом IBM PC. Иногда его называют Centronics – по имени фирмы-разработчика. Параллельный порт использовался раньше преимущественно для подключения принтеров.
