«Delco 5300» позволяет вести передачу на ключе Морзе или в голосовом режиме. При поломке или утере микрофона один из наушников может использоваться как микрофон.
Включение клавиши «Whisper» («Шепот») резко усиливает чувствительность микрофона, позволяя принимать вход голоса на уменьшенном уровне, вплоть до едва слышного шепота.

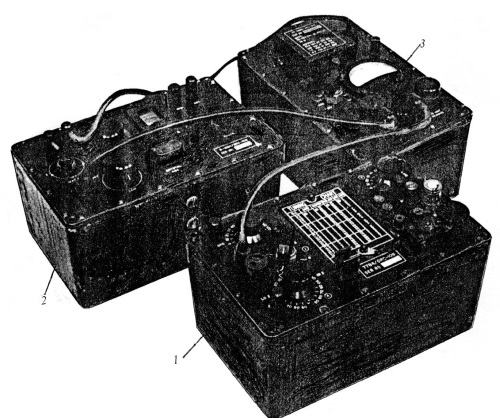

Рис. 242. Портативная коротковолновая радиостанция «RS–1» 1– передатчик RT–3; 2 — приемник RR–2; 3 — электробатарея RP–1
Рис. 243.
Рис. 244. Приемопередатчик «Delco 5300» 1– микрофон; 2– наушник; 3– клавиша «Whisper» («шепот»)
Корпус аппарата представляет собой водонепроницаемый контейнер, что позволяет свободно хранить радиостанцию под водой на глубине до трех футов.
«RR / D-11» (рис. 245) — транзисторный супергетеродинный приемник, смонтированный в прочном (отлитом под давлением) металлическом корпусе с неопреново-резиновой изоляцией, надежно защищающий радиостанцию от влаги. Несмотря на небольшой размер, приемник позволяет получать надежный сигнал на волне СW и при работе в голосовом режиме.
«Моdulаг; Solid State» (рис. 246) — модульная разборная радиостанция, состоящая из 13 отдельных маленьких модулей-блоков (что позволяет агенту в целях конспирации хранить радиостанцию в разных местах). Сборка-разборка этой радиостанции занимает пару минут.
Рис. 245. Транзисторный супергетеродинный приемник «RR/D–11»: 1– гнездо внешней антенны; 2– гнездо подключения внешнего источника питания: 3– гнездо заземления; 4– гнездо подключения наушников; 5– ручка настройки частот в интервале 3–12 КG; 6– ручка настройки частот в интервале 12–30 КG; 7– цифровая шкала частот в интервале 3–12 KG; 8– цифровая шкала частот в интервале 12–30 КG; 9– переключатель «голос/радиосигнал»; 10– переключатель интервала частот 3–12 КG /12–30 КG 11– тумблер aдаптивного управления; 12– выключатель питания
Несмотря на относительно небольшие размеры (7х5х6), эта радиостанция позволяет поддерживать надежную связь на расстояниях 400–500 миль в частотном диапазоне 3–16 МГц. Радиостанция имеет встроенный ключ азбуки Морзе, микрофон для голосовой связи и комплектуется наушниками для приема радиосообщений.
«Burst Transmission Device, AN / GRA-71» (рис. 247) комплексное передающее устройство, которое позволяет осуществлять «взрывную», или импульсную передачу радиосигналов, то есть с предварительным «сжатием» их во времени.
Представленное ниже устройство входит в состав передатчика AN / GRA-71 (поз. 1), и помимо последнего состоит еще из 4-х частей:
1) автоматический шифратор записи на магнитную ленту МХ-4496 / GRA-71 (поз. 2);
2) высокоскоростное импульсное передающее устройство МХ-4498 / GRA-71 (поз. 3);
3) кассеты (две штуки) с магнитной лентой МА-9 / GRA-71 (поз. 4);
4) ручной шифратор записи на магнитную ленту МХ-4495 / GRA-71 (поз. 5). В основу работы устройства положен электромеханический генератор азбуки Морзе, который позволяет агенту производить запись сообщений (сигналами азбуки Морзе) на магнитную ленту. Кодирующее устройство способно преобразовывать записанные на магнитную ленту сигналы азбуки Морзе в эквивалентные электрические сигналы, а высокоскоростное импульсное передающее устройство с помощью электроники «спрессовывает» закодированное сообщение и «выстреливает» его в эфир в заданный промежуток времени. Такое сокращение времени передачи существенно уменьшает опасность пеленгации (определения местоположения) передатчика и усложняет расшифровку сообщения противником.
Передающее устройство и шифраторы снабжены 6-вольтовыми батарейками; кроме того, первое снабжено пружинно-моторным генератором, взводящимся вращением рукояти: раскручивающаяся затем пружина
При необходимости питание (через специальный адаптер) может быть получено от электрической батареи, входящей в состав передатчика AN / GRA-71.
Для записи сообщения кассету МА-9 / GRA-714 с магнитной лентой устанавливают на автоматический шифратор МХ-4496 / GRA-71, и, используя азбуку Морзе, производят запись на ленте. Следует заметить, что работа на ключе автоматического шифратора несколько отличается от привычной работы радиста. Так, если при передаче обычной азбукой Морзе используется простой телеграфный ключ, где разница между точкой и тире заключается в длительности сигнала (время звучания знака «тире» в три раза дольше, чем «точки») и определяется передающим агентом-радистом на слух, то в МХ-4496 / GRA-71 подача сигнала на записывающую магнитную головку шифратора может осуществляться при помощи трех отдельных ключей Морзе, что позволяет работать с азбукой Морзе и агенту, не являющемуся профессиональным радистом. Ключ Морзе здесь состоит из трех отдельных простейших ключей, которые представляют собой три кнопки, помеченные знаками «», «s» и «—», соответственно «точка», «пробел» (space) и «тире», и независимо от времени удержания кнопки-ключа в нажатом положении (при передержке или недодержке) на магнитную ленту будет подаваться сигнал именно той длительности, которая соответствует требуемому знаку.
Рис. 246. Модульная разборная радиостанция «Modular; Solid State»
Рис. 247. «Взрывное» комплексное передающее устройство «АN/GRA-71»: поз.1 — передатчик AN/GRA–71; поз.2, поз.8 — автоматический шифратор записи на магнитную ленту; поз.3, поз.12, поз.14–15 — импульсное передающее устройство; поз 4, поз.10–11, поз.16 — Кассета с магнитной лентой; поз.5 поз.7 поз. 17 — ручной шифратор; поз.6 — Ручной шифратор с установленной на нем кассетой с магнитной лентой; по.9, поз.13– автоматический шифратор с установленной на нем кассетой с магнитной лентой
При работе на ключе (ключах) шифратор одновременно с записью сигнала на ленту выполняет автоматическое его кодирование по установленной в кодировочной системе постоянной программе. При желании запись может быть произведена и в обычном режиме, а закодирована уже на ручном шифраторе МХ-4495 / GRA-71 при помощи специального кодировочного диска.
По сравнению с ручной, автоматическая шифровка позволяет значительно ускорить процесс кодирования. К недостаткам ее относится то, что она не может использоваться постоянно, так как автошифратор запрограммирован только на один определенный код, который был установлен в техническом отделе Центра, и самостоятельному перепрограммированию его агентом не подлежит. В связи с этим длительное (частое) использование одного и того же кода, даже несмотря на плотность сжатия сигнала и соответственно кратковременность передач, может позволить противнику, сумевшему организовать постоянный перехват радиограмм, набрать достаточное количество материала для расшифровки сообщений. Поэтому при частых радиосеансах агент время от времени меняет код.
Для ручной кодировки записи служит шифратор МХ-4495 / GRA-71, где при помощи кодировочного диска, находящегося на лицевой поверхности устройства, сигналы агентом могут периодически шифроваться по разным алгоритмам, о которых принимающая сторона заведомо осведомлена.
Для передачи закодированного на магнитной ленте сообщения в эфир кассету устанавливают на высокоскоростном импульсном («взрывном») передающем устройстве МХ-4498 / GRA-71, соединенным через гнездо адаптера с передатчиком AN / GRA-71. Устройство считывает и «сжимает» закодированное на кассете сообщение, затем выбрасывает его (через передатчик) в эфир в виде короткого импульса (время длительности которого предварительно было установлено на шифраторе). Принимающая же сторона с помощью соответствующего дешифратора (декодера) получает сообщение уже в виде обычной азбуки Морзе.
