Sepecat «jaguar»
Шрифт:
Размеры:
размах крыла 8,69 м
длина самолета одноместного 16,83 м
двухместного 17,53 м
высота самолета 4,89 площадь крыла 24 м^2
Угол стреловидности по 1/4 хорды крыла 40 град
Двигатели 2 х ТРДД Роллс-Ройс – Турбомека «Адур» Мк.102 статической тягой по 2320 кгс (по 3310 кгс на форсаже)
Массы и нагрузки: взлетная масса
нормальная 11 000 кг
максимальная 14 500 кг
масса пустого одноместного 7 000 кг запас топлива во внутренних баках 3 250 кг (в двух подвесных баках
Летные данные: скорость максимальная: у земли 1300 км/ч (М-1,1) на высоте 11 000 м 1700 км/ч (М=1,6) посадочная скорость 213 км/ч
Радиус действия по профилю большая – малая – большая высота:
без подвесных баков 815 км
с подвесными баками 1300 км
Перегоночная дальность полета с тремя подвесными баками 4210 км
Конструкция

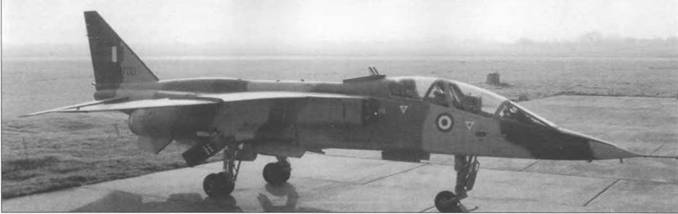

Самолет спроектирован по схеме высокоплана с тонким стреловидным крылом, однокилевым хвостовым оперением и двумя двигателями, установленными в хвостовой части фюзеляжа. Двухместный вариант отличается от одноместного удлиненной на 0,7 м носовой частью фюзеляжа. Крыло – кессонное с двумя лонжеронами, угол поперечного V – -3 градуса. Примерно на полуразмахе носков крыла выполнен уступ. Длина хорды крыла у корня 3,58 м, на концах -1,13 м. Механизация крыла состоит из предкрылков с относительным размахом примерно 50 % и двухщелевых закрылков по всему размаху. Предкрылки могут отклоняться при боевом маневрировании.
В ВВС Омана «Ягуары» используются не только в качестве ударных самолетов, по и как истребители-перехватчики. На внешних подкрьиьевых пилонах подвешены УР AIM-9P «Сайдуиндер». Часть пилотов «Ягуаров» ВВС Омана – британские летчики-контрактники.

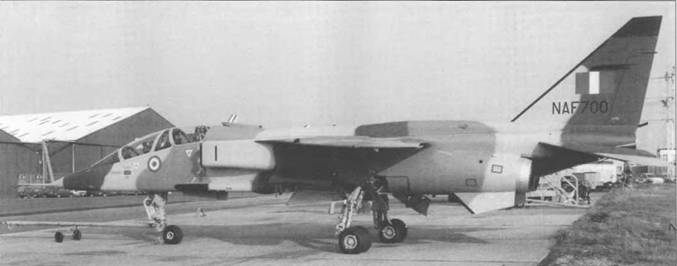

Фишка пилотов «Ягуаров» ВВС Омана – полеты на сверхмалых высотах. На снимке – уникальная спарка с установленной на киле аппаратурой РЭБ. На внешнем подкрыльевом пилоне подвешен блок НАР CRV-7. В начале 2000-х годов «Ягуары» ВВС Омана прошли модернизацию дол уровня GR.3A и Т.4А, после чего на них стаю возможным использовать контейнеры TIALD.
Пара «Ягуаров» ВВС Омана в полете на безлюдной местностью. Каждый самолет несет по четыре 1000-фунтовых бомбы и по паре «Сайдуиндеров». Оман получил «Ягуары» с надкрыльевыми пилонами, но они никогда не использовались. Оман продал эти полоны назад Британии, они бычи установлены на «Ягуары» RAF, отправленные в Залив накануне «Бури в Пустыне». ВВС Омана рассчитывают эксплуатировать «Ягуары» как минимум до 2012 г. Не исключается закупка «Ягуаров», снятых с вооружения RAF.
Самолет спроектирован с учетом правила площадей. Заднее кресло в кабине двухместного самолета установлено с превышением относительно переднего на 0,38 м. Кабина снабжена двумя подвижными сегментами, которые открываются вверх назад. Пол и стенки кабины пилота одноместного
Стабилизатор – цельноповоротный, без рулей направления. Половинки стабилизатора отклоняются как синхронно, так и дифференциально. Размах стабилизатора 4,53 м, площадь 7,8 м^2, угол стреловидности – 40 градусов, угол поперечного V – -10 градусов. Площадь однокилевого вертикального оперения – 3,9 м^2, угол стреловидности 43 градуса. На нижней поверхности хвостовой части фюзеляжа установлено два подфюзеляжных киля.
Планер изготовлен в основном из алюминиевых сплавов (85 % массы). В передней и средней части фюзеляжа использованы слоистые панели с сотовым заполнителем; в конструкции носков и хвостовых частей горизонтального оперения, носков киля и руля направления используется механически обработанный сотовый заполнитель. Обшивка кессонов крыла, киля и стабилизатора состоит из механически обработанных монолитных панелей из алюминиевого сплава. В зоне отсека двигателей использован титан. Цапфы и обтекатели пилонов выполнены из нержавеющей стали. Усталостный срок службы одноместного самолета изначально был гарантирован в 3000 ч, двухместного – в 6000 ч. В ходе летных испытаний на самолете достигалась перегрузка 9,2 G.
Шасси фирмы Месье с пневматиками низкого давления рассчитано на вертикальную скорость снижения 3,6 м/с и эксплуатацию с элементарно подготовленных взлетно-посадочных площадок. Уборка и выпуск шасси производится гидроподъемниками. Стойки шасси снабжены масляно-воздушными амортизаторами. Управляемая носовая одноколесная опора шасси убирается назад, по полету. Основные двухколесные опоры шасси убираются в фюзеляжные отсеки назад, по полету. Пневматики колес – безкамерные, размерами 550 х 250 на носовой опоре и 615 х 225 на основных опорах. Давление в пневматике носовой опоры шасси – 3,5 кгс/м^2, в пневматиках основных опор – 5,4 кгс/м. База шасси – 5,69 м, ширина клеи – 2,4 м. Между выхлопными соплами двигателей установлен задерживающий крюк-гак. При посадке применяется тормозной парашют диаметром 5,5 м.
Силовая установка
Двигатели установлены рядом в хвостовой части фюзеляжа. ТРДДФ «Адур» – двухвальный с системой форсирования при промежуточном открытии дросселя. Степень двухконтурности 0,8, степень повышения давления 11. Длина двигателя 2970 мм, диаметр 560 мм, масса сухого 766 кг. Воздухозаборники двигателей боковые прямоугольные, нерегулируемые с отсекателями пограничного слоя оптимизированы для полетов со скоростью, соответствующей числу М=0,9.
Внутренний запас топлива размещается в двух крыльевых баках-отсеках и в лести фюзеляжных баках. Топливо к двигателям подается из расходного бака по двум раздельным топливопроводам. Баки протестированы, основные агрегаты топливной системы бронированы. Самолеты «Ягуар А» и «Ягуар S» оснащены системой дозаправки в воздухе. Убирающийся топливоприемник установлен по правому борту фюзеляжа перед кабиной пилота.
Система управления
– необратимая бустерная, с пружинными автоматами усилий по крену и рысканию и электрогидравлической системой автостабилизации по всем трем осям. Проводка системы управления – жесткая. Продольное управление обеспечивается цельноповоротным стабилизатором (пределы отклонения от +7 до -24 градусов), управление по крену – дифференциальным отклонением консолей стабилизатора и установленными на верхней поверхности крыла интерцепторами (элероны отсутствуют). Перфорированные воздушные тормоза установлены на фюзеляже за основными опорами шасси.
