Если водосток собирают из пластиковых конструкций, то это расстояние должно составлять 50–60 см. При сооружении водостока из металлических конструкций расстояние между кронштейнами составляет 70-150 см. Кронштейны нужно устанавливать и по обе стороны от воронок и углов желоба.
Желоб надо устанавливать с уклоном, составляющим от 2 до 5 мм на каждый погонный метр его длины.
Кроме того, желоб положено устанавливать так, чтобы край крыши приходился примерно на его середину. Такое расположение поможет избежать при сильном дожде перелива воды за край желоба.
Для того чтобы под крышей не скапливалась дождевая вода, чтобы она легче поступала в водосток, рекомендуется установить капельник. Его нужно привинтить к кровельной доске таким образом, чтобы он заходил в профиль
Водосточные трубы нужно расположить так, чтобы расстояние между трубой и стеной дома составляло не менее 3–8 см. Если труба будет плотно прилегать к стенке, то появится вероятность, что стена станет отсыревать во время дождя.
Крепежи для труб положено устанавливать под каждым местом соединения, через каждые 1–2 м. Это расстояние зависит от того, насколько велика нагрузка на желоб.
Если дождевая вода из трубы будет сливаться прямо в грунт, то между сливом трубы и грунтом положено оставить расстояние не менее 30 см, в случае сооружения водоотвода – сократить его до 15 см.
Соединение элементов водостока при монтаже водосточных систем имеет большое значение. Качественное соединение элементов обеспечивает эффективную работу водостока на протяжении многих лет. Этот вопрос в особенности актуален для водосточных систем из ПВХ, которые обычно собирают, используя резиновые уплотнители или специальный клеящий состав. Наиболее простое решение – монтирование системы на резиновых уплотнителях, которые обеспечивают в пластиковых конструкциях защиту от протекания. В дополнение к этому, резина еще выполняет компенсаторную функцию, поскольку пластик имеет низкий линейный коэффициент теплового расширения. В случае использования резины нагрузка при нагревании приходится не на элементы конструкции, а именно на резину: при изменении температуры детали сжимают и разжимают ее. Поэтому водосточные трубы чаще всего соединяют при помощи двойной муфты. В первую канавку от конца трубы нужно вставить резиновый уплотнитель, а затем до упора вставить трубу в муфту. Если возникает какая-то проблема и труба никак не входит в муфту, то можно уменьшить трение и облегчить вход трубы. Для этого нужно смазать края муфты специальной смазкой, но ни в коем случае нельзя использовать никакие масла в качестве смазки.
Резина имеет один существенный недостаток – она подходит преимущественно для мягкого климата, где нет резких колебаний температуры. При резких перепадах температур, особенно в сильные морозы, резина быстро изнашивается, она просто растрескивается. Исключение составляют уплотнители, в которых резина заменена каучуком, имеющим более долгий срок службы. При использовании каучуковых уплотнителей водосток прослужит дольше, так как их срок службы сопоставим со сроком эксплуатации водосточной системы.
Конечно, можно собирать водосток и на клею, но это повышает трудоемкость сборки водоотвода. Еще больший недостаток клеевой сборки состоит в том, что в дальнейшем детали конструкции будет невозможно разъединить. При допущении случайной ошибки, склеив неправильно отрезки водостока, придется отрезать кусок трубы, приобретать новый отрезок и клеить систему заново. В случае появления необходимости замены одного из элементов системы вновь придется разрезать конструкцию, собранную на клею.
Проектируя водосточные системы, при произведении расчетов и сравнении их стоимости следует учитывать цену не только желобов и труб, но и всех остальных элементов конструкции. Как правило, фитинги и иные аксессуары составляют до 70 % стоимости системы, а иногда и больше. Порой застройщик, останавливая свой выбор на самых дешевых желобах и трубах, рискует переплатить значительную сумму за комплектующие элементы. В частности, следует учитывать тот факт, что металлические системы нуждаются в меньшем количестве кронштейнов, а для пластиковых необходимо приобретать большее число кронштейнов. А чем больше деталей необходимо для сборки, тем дороже обходится система.
Генуэзская крепость XIV–XV вв. в Крыму имела оригинальную систему снабжения пресной водой. Подземный трубопровод из гончарных труб,
Поэтому предварительно следует правильно рассчитать параметры крыши и высоту здания, точно определить количество всех необходимых элементов и только после этого уже можно сравнивать цены производителей.
Весь процесс установки водостоков делится на несколько этапов:
– закрепить слив в нижней точке под крышей;
– закрепить держатели на расстоянии, указанном в инструкции по монтажу;
– установить держатель в крайней, самой высокой точке системы, контролируя уровень отвесом или специальной ниткой;
– закрепить остальные держатели, учитывая нужный угол уклона желоба;
– закрепить соединительные муфты для желоба;
– уложить желоб в держатели, где надежно закрепить его;
– соединить угловые элементы с желобом;
– закрепить боковые заглушки на желоб;
– начать монтаж сливных труб, выполняя его сверху вниз;
– соединить трубы при помощи соединительных муфт и прикрепить их к стене хомутами;
– при необходимости установить тройники для разветвления труб;
– закрепить нижний отвод водосточной трубы.
Существует еще один вариант установки водостока. Когда по не зависящим от застройщика причинам нет возможности прикрепить водосточные желоба прямо к свесу крыши, то можно использовать специальные кронштейны. Их нужно завести под кровельный материал и прикрепить к обрешетке. В остальном порядок монтажа остается прежним и производится теми же методами, как в классическом случае: сначала прикрепить металлические кронштейны, затем шурупами прикрепить к ним элементы водосточной системы. Далее продолжить монтаж по ранее описанной схеме.
Собирая кровельный водосток из металлических труб и желобов, ни в коем случае нельзя резать отдельные элементы водостока пилой-болгаркой. Нужно пользоваться только ножницами по металлу, поскольку под воздействием температуры при резке болгаркой выгорает и расслаивается защитное покрытие на металле. По этой же причине следует закрашивать края среза трубы или желоба специальной кровельной краской.
На участке под водосточной трубой рекомендуется монтировать ливневую канализацию вертикально, снабдив ее воронкой для приема воды, которая стекает по водосточной трубе с крыши. Воронка помогает отфильтровать весь крупный мусор, обеспечивая надежную работу ливневой канализации. Нижний конец водосточной трубы должен располагаться на уровне края воронки или немного ниже. Под воронкой для сбора воды с крыши расположить муфту под трубу диаметром 110 мм. Повороты и разветвления водосточного трубопровода следует выполнять, используя гибкие отводы и тройники (рис. 45).

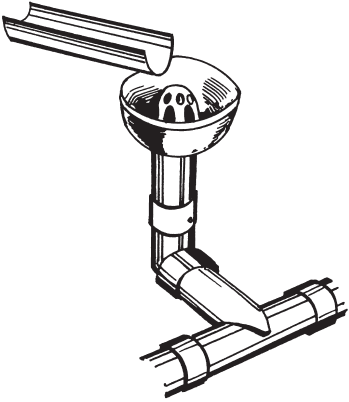

Рисунок 45. Воронка для приема воды, стекающей по водосточной трубе с крыши
Обычно дренажную систему и ливневую канализацию возле жилого дома прокладывают параллельно и под одним углом. В случае большой высоты стены фундамента, когда дренаж проложен глубоко, то канализацию дождевой воды рекомендуется проложить выше, над дренажной системой.

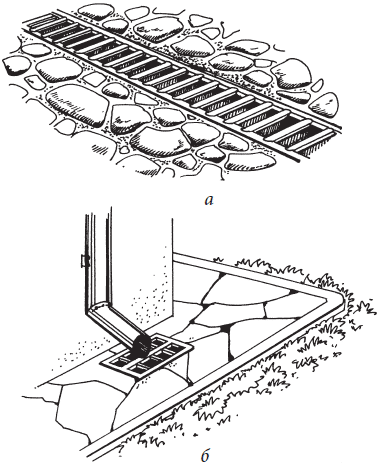

Далее дождевые и талые воды с поверхности земли через решетчатую крышку под уклоном попадают в колодец для дождевой воды системы ливневого водоотвода, который бывает линейным и точечным (рис. 46). Первый собирает воду, стекающую с тратуаров, а второй – непосредственно из водосточных труб. Иногда дождевые воды отводят в коллекторный колодец дренажной системы. Но это очень рискованное решение, поскольку при обильных осадках система дренажа может не справиться с быстрым отводом воды. В результате возникнет переполнение системы, что чревато подтоплением территории. Для спокойной жизни в загородном доме функции ливневой канализации и функции дренажной системы должны быть четко разделены.
