Получение пакетов IRP и их трансляция в подходящие блоки запросов SCSI (SCSI request blocks – SRB), которые содержат встроенные блоки дескрипторов команд. После этого блоки запросов SCSI отправляются следующему драйверу в цепочке стека, который может оказаться драйвером фильтрации или драйвером порта. Блоки запросов SCSI при этом будут незавершенными, так как драйвер класса не заполняет информацию об адресации в блоке запроса SCSI и в этом зависит от драйвера более низкого уровня.
Участие в управлении питанием, добавление и удаление устройств, а также установка тайм-аута для ввода-вывода данных на устройства. Другими словами,
Драйверы класса взаимодействуют с драйверами порта на следующем нижнем уровне стека хранения данных. Интерфейс между драйверами классов и драйверами порта формируется посредством частного интерфейса управления вводом-выводом, а также обмена блоками запросов SCSI. Некоторые элементы блоков запроса SCSI Используются только для интерфейса класса или интерфейса порта, а некоторые предназначены для использования драйвером порта.
К драйверам класса устройств хранения в Windows NT относятся, например, драйверы дисков, приводов компакт-дисков и накопителей на магнитной ленте; они могут работать с различными устройствами, в том числе подключенными к шинам SCSI, IDE, USB и 1394.
В контексте диспетчера ввода-вывода драйвер класса устройства хранения – это такой же драйвер, как и все остальные, поэтому он должен соответствовать определенным требованиям, например предоставлять процедуры инициализации ввода-вывода, выгрузки и завершения.
Драйверы класса устройства хранения обычно работают аналогично драйверам шины, перечисляя дочерние устройства. Хорошим примером может служить драйвер класса диска (disk. sys), который считывает таблицу разделов диска и создает объекты устройств для каждого найденного дискового раздела.
Некоторые драйвера класса определяют интерфейс драйвера мини-класса. Драйвер мини-класса, который обычно создается независимым поставщиком оборудования, представляет собой динамически подключаемую библиотеку режима ядра, которая взаимодействует с драйвером класса, предоставляемым Microsoft. Драйвер мини-класса регистрирует адаптеры аппаратного обеспечения с помощью драйвера класса, а последний, в свою очередь, создает объект устройства для каждого зарегистрированного адаптера. Драйвер мини-класса не содержит объектов устройств и использует объект устройства, который создается драйвером класса. Обычно драйвер мини-класса помогает вносить дополнительную информацию в блоки запросов SCSI, которые создаются драйвером класса. В качестве примера можно привести драйвер мини-класса для накопителя на магнитной ленте.
Интересно отметить, что Microsoft добавила в Windows 2000 новую библиотеку, которая называется ClassPnP. Эта библиотека реализует функциональные возможности РпР, общие для всех драйверов класса. При этом некоторые функции полностью реализуются драйвером класса. Для других функций драйвер, который использует библиотеку класса, должен предоставить процедуры обратного вызова, используемые драйвером класса при необходимости. Все драйверы класса, предоставляемые Microsoft (драйверы дисков, накопителей на магнитной ленте и драйверы приводов компакт-дисков), пользуются услугами библиотеки ClassPnP (она реализована в виде файла classpnp. sys). Та же ситуация сохранилась и в Windows XP/Windows Server 2003.
Описание
Как уже отмечалось, технология РпР играет вареную роль в идентификации устройств. Интерфейс РпР загружает драйверы шины и инициирует обнаружение устройств, подключенных к этой шине. При обнаружении устройств РпР используется для загрузки соответствующих драйверов. В частности, перечисление устройств начинается с драйвера виртуальной (корневой) шины. Драйвер корневой шины отвечает за перечисление устаревших драйверов DOS и обычно используется для идентификации шин PCI. Драйверы, загруженные драйвером корневой шины, часто называют прошедшими корневое перечисление. К ним относится, например, драйвер шины МРIO (рассматривается в главе 9).
При загрузке драйверов и перечислении ими соответствующих устройств списки устройств передаются обратно интерфейсу РпР. При этом формируется дерево устройств, демонстрирующее схему их логического и физического взаимодействия. Обратите внимание, что РпР может только создать дерево; граф устройств не поддерживается. Таким образом, при использовании РпР дочерний узел может содержать только один родительский узел.

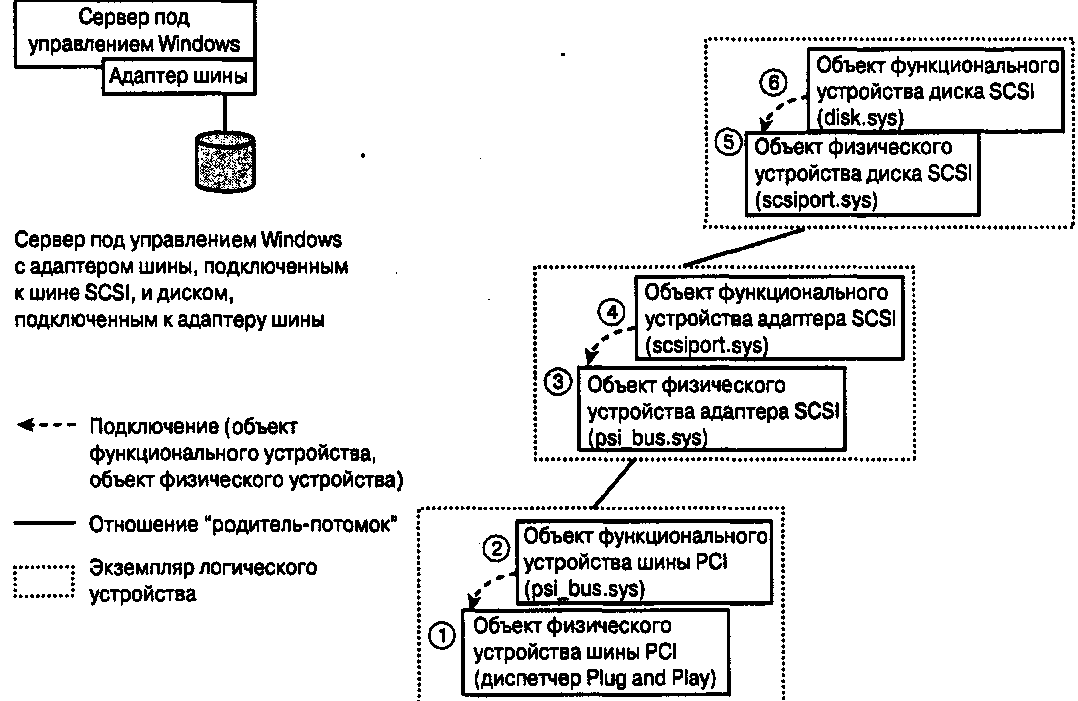

На рис. 1.6 в верхнем левом углу иллюстрируется несложная системная конфигурация – сервер Windows NT с одним адаптером шины и одним диском, подключенным к этому адаптеру. Другие периферийные устройства, которые обычно подключены к компьютерам под управлением Windows NT, на рисунке не показаны.
Рис. 1.6. Дерево драйверов устройств
На рис. 1.6 представлен подробный обзор лишь некоторых компонентов с рис. 1.5. В частности, на рис. 1.6 не показаны уровень управления томами и уровень файловых систем, в отличие от уровней драйверов классов и портов на рис. 1.5. Начиная с нижней правой области рис. 1.6, последовательность формирования дерева устройств выглядит так, как описано ниже.
Выполняемый модуль Windows NT (в частности, диспетчер РпР) создает объект физического устройства для драйвера шины PCI.
Драйвер шины PCI, в свою очередь, создает объект функционального устройства для шины PCI и подключает его к объекту физического устройства.
Кроме того, драйвер шины PCI идентифицирует (перечисляет) адаптеры и обнаруживает адаптер шины SCSI, после чего создает для него объект физического устройства. Чтобы не усложнять диаграмму на рис. 1.6, другие адаптеры, подключенные к шине PCI, в данный момент не рассматриваются.
Диспетчер РпР загружает драйвер SCSIPort и после инициализации последнего вызывает его через входную точку входа AddDevice. При этом
