Независимые от компании Microsoft поставщики устройств NAS приступили к разработке спецификации CIFS и организовали несколько мероприятий для популяризации CIFS. Ассоциация SNIA (Storage Networking Industry Association) взяла на себя задачу публикации CIFS. Компания Microsoft также выпустила спецификацию CIFS (она называлась Common Internet Filesys- tem Access Protocol), распространявшуюся бесплатно (ссылка на спецификацию находится в списке основных источников информации, приведенном в конце книги).
В похожих друг на друга спецификациях SNIA CIFS и CIFS от компании Microsoft описывается протокол, используемый клиентами Windows NT 4.0 для получения доступа к ресурсам серверов Windows NT. В обеих
Таким образом, компания Microsoft вновь стала называть свою реализацию описываемой технологии блоком SMB. По сути, SMB от Microsoft – это закрытый протокол, представляющий собой расширенную версию индустриального стандарта CIFS.
Кроме того, следует обратить внимание на историческую связь между SMB/CIFS и NetBIOS. Программный интерфейс NetBIOS (уровень сеанса в модели OSI) на данный момент безнадежно устарел. Интерфейс реализует уровень абстракции, который позволяет приложениям работать с различными транспортными протоколами, например TCP/IP, NetWare или уже забытым протоколом XNS (Xerox Network System). Необходимость в программном интерфейсе приложений, который предоставляет возможность создания приложений, не зависящих от сетевого протокола, существует и поныне. Однако в настоящий момент для этого обычно используется интерфейс сокетов, в частности в мире Windows – интерфейс Winsock.
Компания Microsoft использовала NetBIOS для преобразования имен (преобразования имени сервера в сетевой адрес), но сейчас для этого предназначена стандартная служба DNS.
Изначально Microsoft не использовала TCP/IP в качестве транспортного протокола, что кардинально изменилось со временем, однако поддержка NetBIOS продолжала присутствовать. Тем не менее роль NetBIOS постоянно уменьшалась. После назначения порта TCP/IP для файловых серверов SMB зависимость от NetBIOS была полностью «излечена», по крайней мере в контексте базового протокола. Но ситуация оставалась запутанной, так как некоторым вторичным службам клиентов и серверов Windows все равно требовался протокол NetBIOS. Хорошим примером будет объявление серверами о своем присутствии в сети и предоставление списка доступных служб, а также передача этих объявлений клиентам другими серверами. Со временем службы были переделаны и NetBIOS был полностью снят со счетов с выходом Windows 2000.
Наконец, наследие SMB можно заметить в каждом запросе CIFS, поскольку каждый запрос и ответ должны начинаться со значение «OxFF», после чего следуют такие символы ASCII, как «SMB».
К сожалению, точного определения стандарта CIFS не существует. Различные типы протоколов SMB называются диалектами. Вот несколько возможных вариантов:
применяемый клиентами DOS и Windows 3. x;
используемый при подключении к серверам, не работающим под управлением Windows;
применяемый клиентами под управлением Windows NT.
Чаще всего клиент отправляет
Как описано в документе RFC компании Microsoft (по правилам IETF на данный момент он уже устарел), протокол CIFS обеспечивает взаимодействие клиента и сервера для доступа к файлам и управления ими. Такие функции, как объявление о наличии в сети доступных принтеров и серверов, выходят за рамки возможностей протокола CIFS.
Организация SNIA продолжает работу над спецификацией CIFS. Кроме того, SNIA проводит ежегодную конференцию, посвященную CIFS, и организует другие мероприятия, на которых обсуждаются вопросы взаимодействия систем по протоколу CIFS.
Спецификация SMB стала стандартом с 1992 года (X/Open CAE Specification С209) и описывает SMB как протокол для обеспечения взаимодействия между компьютерами под управлением DOS, Windows, OS/2 и UNIX.
Запросы и ответы CIFS имеют четкую, понятную структуру. Поля пакетов SMB также стандартизированы, и отличия зависят от выбранной, разновидности CIFS и функций, поддерживаемых как клиентом, так и сервером.
В табл. 3.1 приведена общая структура пакета SMB. Обратите внимание, что показаны только общие элементы для всех вариантов SMB. Подробности строения каждого варианта пакета SMB выходят за пределы тематики этой книги.
Некоторые поля в табл. 3.1 требуют более полного описания. Поле команды имеет размер в один байт и описывает тип запроса. Сервер копирует это значение в ответ, что позволяет клиенту анализировать последний. Спецификация CIFS содержит значения и определения для этого поля. Описанные команды позволяют выполнять такие операции, как открытие файла, чтение, запись и блокирование определенного диапазона файла. Все эти операции выполняются в качестве ответа на запрос приложения.
Кроме того, запросы клиента CIFS (и связанные с ними ответы сервера) инициируются кодом перенаправителя без явного вмешательства приложения. Примерами будут кэширование и оппортунистическая блокировка (opportunistic locking), которые рассматриваются в разделе 3.3.5. В спецификациях CIFS RFC и SNIA, а также Open Group определены значения и семантика кода команды CIFS размером в 1 байт.

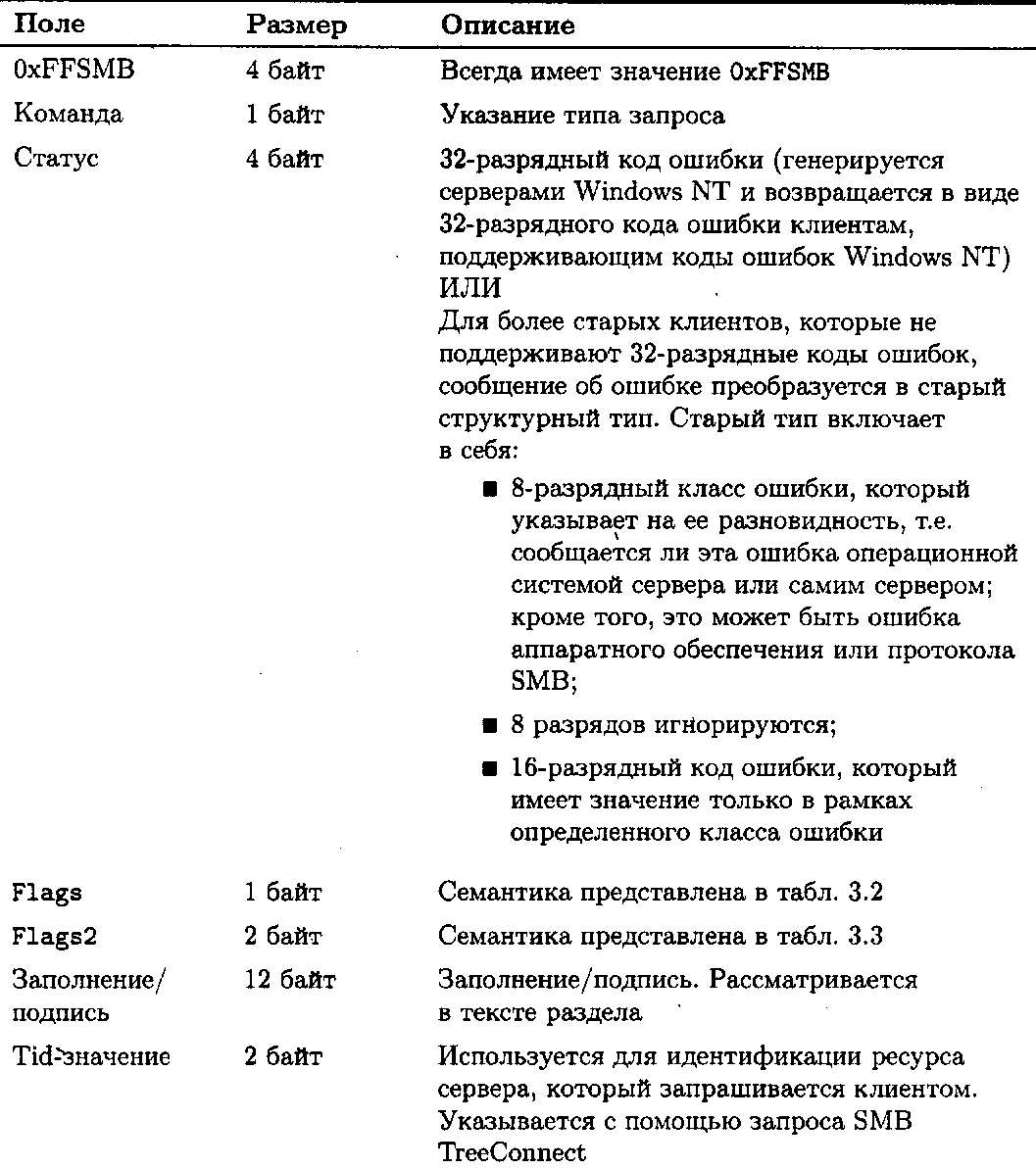

Таблица 3.1. Структура заголовка SMB

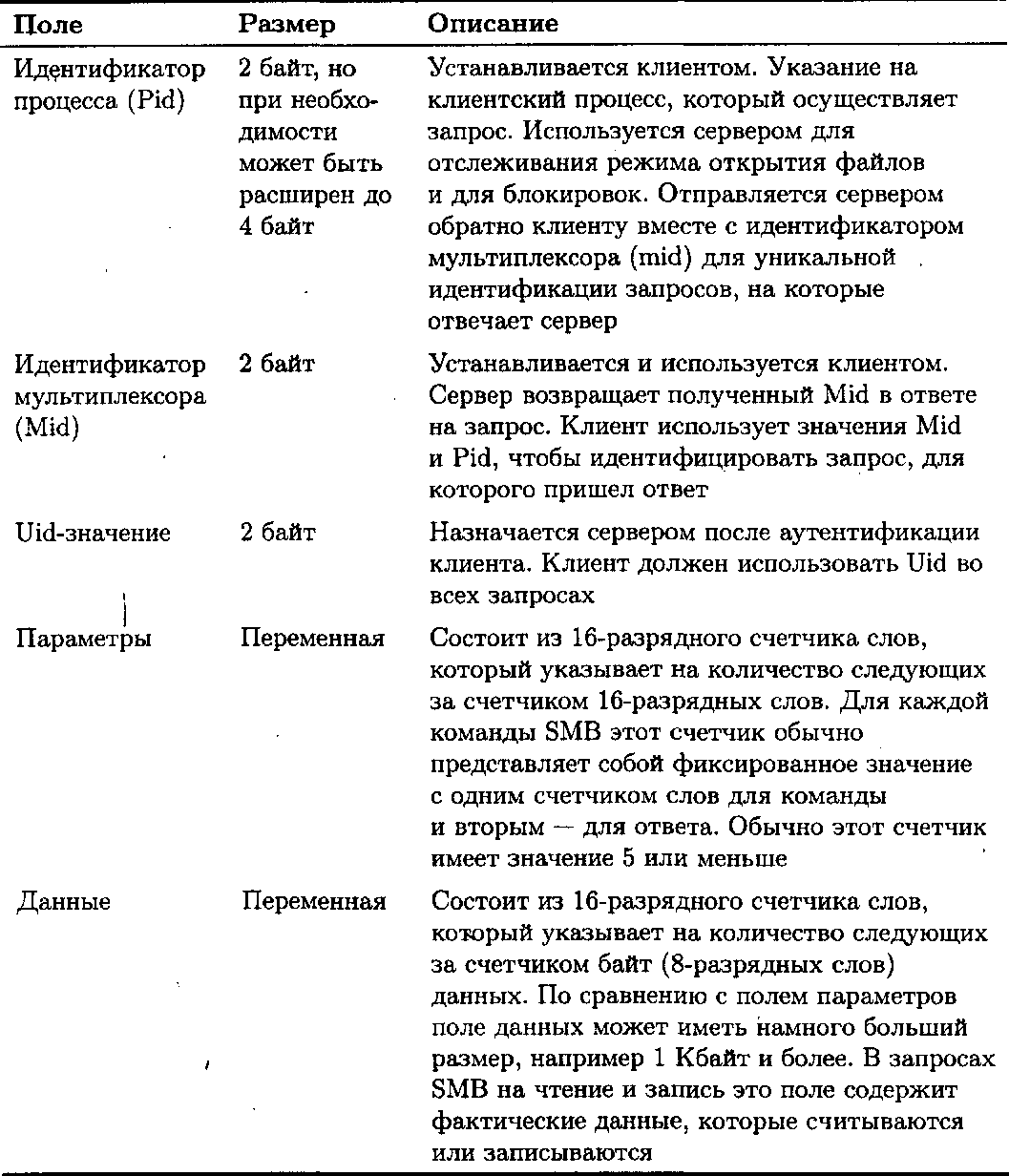

Окончание табл. 3.1
Помните, что новые значения и семантика полей могут появиться без предупреждения с выходом новых версий Windows, так как протокол CIFS продолжает развиваться.
Существует несколько команд для выполнения одинаковых базовых операций; например, для открытия, чтения и записи существует несколько раз-
