Виртуальный режим х86 (virtual х86 mode) предоставляет возможность выполнять несколько приложений реального режима, когда процессор работает в защищенном режиме. Операционная система Windows NT 4.0 поддерживает этот режим с помощью подсистемы NT Virtual DOS Machine

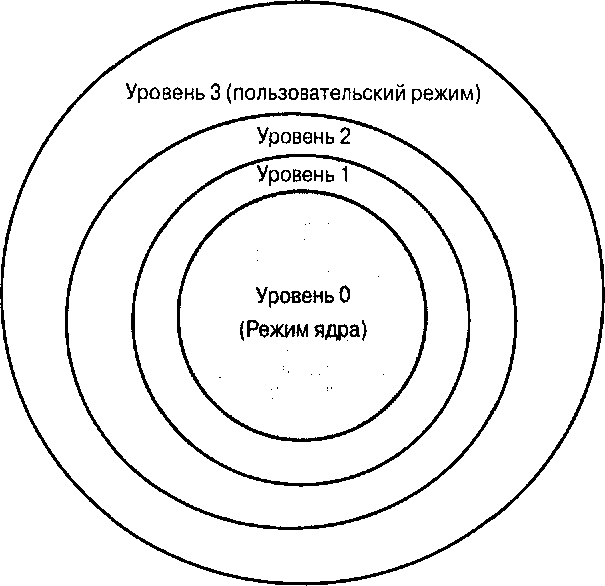

Рис. 1.1. Уровни привилегий архитектуры Intel х86
(NTVDM).
Защищенный режим (protected mode) представляет собой основной режим Windows NT. Он обладает четырьмя рабочими уровнями (рис. 1.1). Ha. уровне 0 (или кольце 0). который чаще всего называется режим ядра (kernel mode), доступны инструкции процессора и функции для обеспечения защиты памяти и работы с виртуальной памятью. Кроме того, на уровне 0 доступны привилегированные инструкции, например для управления регистрами процессора. Операционная система Windows NT не использует уровни (кольца) 1 и 2. Самый нижний уровень привилегий – уровень 3, или пользовательский режим (user mode). – обеспечивает наилучшую защиту, предотвращая доступ системных процессов к коду и памяти другого процесса.
Далее представлены некоторые функциональные возможности Windows NT для архитектуры х86.
Всей памятью можно управлять (выделять, считывать и записывать) посредством логических единиц, которые называются страницами. Дополни тельная информация приводится в разделе 1.3.3.6.
Каждая страница памяти имеет связанный с ней тег, который определяет возможность чтения или записи этой страницы, а также уровень привилегий, необходимых для чтения и записи. Эта возможность предназначена для защиты пользовательских процессов друг от друга и для защиты системных кода и данных от пользовательских процессов. Обратите внимание, что системный код, выполняемый в режиме ядра, не защищен от другого кода, который выполняется в режиме ядра.
Страницы памяти, которые содержат код (в отличие от данных), могут быть отмечены как предназначенные только для чтения пользовательскими процессами и кодом на уровне ядра.
Приложения, которые выполняются в пользовательском режиме, получают доступ к службам ядра Windows NT, вызывая специальные инструкции, допускающие управляемый переход в режим ядра и обратно в пользовательский режим, как только запрос в режиме ядра будет выполнен.
1.2 Процесс, контекст процесса и потоки
Процесс – это образ выполняемой программы в памяти. Процессу назначается область памяти до окончания его работы. Процесс может совместно использовать код (динамически подключаемые библиотеки) или данные (области совместно используемой памяти) с другим процессом. Процесс описывается объектом процесса, который поддерживается диспетчером объектов. В объекте процесса содержится информация о виртуальном адресном пространстве процесса, приоритете процесса, а также дескрипторы файлов и информация о выделении памяти. В объекте процесса хранятся и другие параметры, которые
В Windows NT несколько процессов могут существовать одновременно; но только один процесс выполняется центральным процессором в определенный момент времени. Обратите внимание: драйверы вообще и драйверы систем хранения данных в частности не создают собственных процессов. Операционная система создает несколько процессов для своих нужд, а также определенные процессы в ответ на пользовательские команды, например когда пользователь запускает приложение, такое, как Microsoft Word или Microsoft Excel. Если драйвер вызывается во время работы процесса, считается, что он работает в контексте вызывающего процесса.
Контекст процесса можно обозначить как всю служебную информацию, необходимую для отслеживания работы процесса. К этой информации относятся виртуальная память процесса, значения регистров центрального процессора, различные дескрипторы файлов и объектов, а также различные маркеры безопасности, связанные с процессом. Контекст процесса исключительно важен, так как множество структур данных и ресурсов, таких, как дескрипторы файлов и указатели памяти, действительны только для данного процесса. Например, дескриптор файла, созданный в одном процессе, недействителен в другом процессе.
Поток – это структурная единица процесса; процесс может содержать один или несколько потоков. Поток совместно использует глобальные структуры данных и адресное пространство процесса, но при этом имеет собственные данные. Переключение между процессами – задача весьма трудоемкая, которая включает в себя сохранение состояния процессора в специальной структуре данных, зависящей от процесса, и-изменение регистров управления памятью и процессором. Переключение между потоками осуществляется намного быстрее, поскольку требует сохранения гораздо меньшего объема данных.
Каждый поток связан с объектом потока, поддерживаемым диспетчером объектов. Информация, которая содержится в объекте, включает в себя данные о первичном центральном процессоре в многопроцессорных системах, состояние потока (т.е. выполняется ли поток, или готов к выполнению, или заблокирован в процессе ввода-вывода), а также другие параметры потока.
Поток может работать в пользовательском режиме и в режиме ядра. Потоки в режиме ядра могут создаваться только структурами, работающими в этом режиме, например драйверами устройств, и они всегда выполняются в режиме ядра. Потоки пользовательского режима обычно выполняются именно в этом режиме, кроме тех случаев, когда это происходит в режиме ядра после запроса к службе Windows NT, как уже отмечалось в разделе 1.1.
1.3 Архитектура Windows NT
Операционная система Windows NT проектировалась как модульная, многоуровневая архитектура, поддерживающая расширения за счет добавление новых функций. Архитектура позволяет добавлять поддержку новых устройств и новых возможностей, например шифрующей файловой системы (EFS). Архитектура системы позволяет добавлять поддержку приложений, которые основаны на других операционных системах, например OS/2 или POSIX. Конечно, обе эти системы более важны с исторической точки зрения, но они являются хорошим примером мЬдульной расширяемой архитектуры.
