Диспетчеры LDM и LVM рассматриваются в контексте схожих параметров, однако каждый из них реализован на базе четырех разных драйверов, обладающих различными возможностями. Таким образом достигается уменьшение размера программного кода и упрощается обработка стандартных процедур. Эти драйверы описаны далее.
1. Драйвер DMConfig может читать и обновлять базу данных LDM. При изменении конфигурации он отражает изменения в копии базы данных, которая находится в оперативной памяти. Соответствующий драйвер LVM называется VxConfig.
Драйвер DMIO (dmio. sys) является аналогом диспетчера FtDisk и реализует
Драйвер DMBoot (dmboot. sys) поддерживает только считывание базы данных LDM. Он загружается только после того, как драйвер DMLoad (dmload. sys) обнаружит более одного динамического диска. Оба драйвера используются только в процессе загрузки. Соответствующие драйверы LVM называются VxBoot и VxLoad.
При преобразовании базового диска в динамический все старые компоненты преобразуются в новые (табл. 6.2).

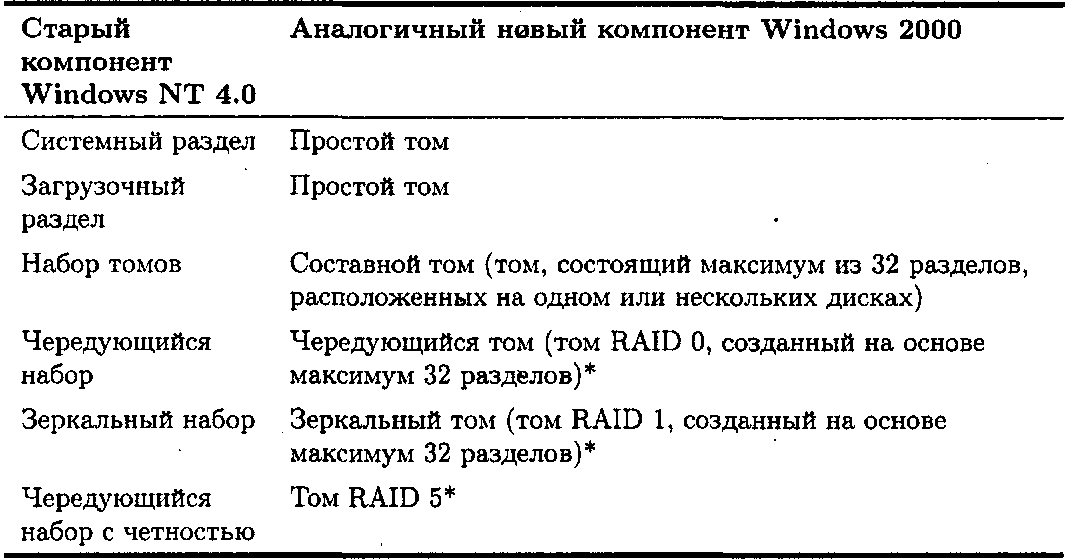

Таблица 6.2. Терминология томов в Windows NT 4.0 и Windows 2000
* Массивам RAID посвящена глава 9.
В Windows 2000 методы управления томами были существенно изменены. Например, Windows 2000 не только аннулирует ограничение в 26 томов, но и позволяет динамически добавлять/удалять тома, не перезагружая систему. Для реализации таких изменений в управлении томами были введены два новых компонента – диспетчер разделов и диспетчер монтирования. Новые возможности по управлению томами, а также эти два диспетчера описаны в разделах 6.2.1–6.2.4.
Диспетчер разделов – это драйвер в Windows 2000 и Windows Server 2003. Он представляет собой драйвер фильтрации верхнего уровня (драйверы фильтрации рассматриваются в главе 1), который регистрируется в подсистеме Windows NT Plug and Play и запрашивает уведомление о создании новых объектов устройств в драйвере класса диска.
Диспетчер разделов взаимодействует с диспетчерами томов посредством закрытого интерфейса и передает диспетчерам томов уведомления о создании устройств. Как только диспетчер томов обнаруживает, что доступны все разделы, формирующие том, он создает объект устройства, представляющий том. Кроме того, диспетчер разделов уведомляет подсистему РпР об удалении объекта устройства или раздела (например, когда выполняется удаление раздела). Диспетчер разделов сообщает диспетчерам томов о динамическом создании и удалении разделов. Более подробно он рассматривается в разделах 6.2.3 и 6.2.4.
Диспетчер монтирования – это драйвер, который появился в Windows 2000 и доступен в Windows Server 2003 и Windows ХР. Диспетчер монтирования Windows NT (mountggr. sys) предоставляет возможности для управления хранилищем данных на базе томов. К этим возможностям относятся:
монтирование томов;
размонтирование томов;
отслеживание точек монтирования томов и букв дисков в файле базы данных, который называется: $MountMgrRemoteDatabase и находится в корневом каталоге каждого тома NTFS;
создание и удаление пространств имен (и их ассоциаций), которые делают тома доступными для приложений пользовательского
Неудивительно, что диспетчер монтирования зависит от подсистемы Plug and Play, так как требует уведомлений о событиях, которые соответствуют активизации и отключению тома. При монтировании тома диспетчер монтирования «консультируется» с соответствующим диспетчером тома через закрытый интерфейс. Если том расположен на базовом диске, применяется диспетчер томов FtDisk, который обращается к системному реестру для предоставления соответствующей буквы диска. Если том находится на динамическом диске, используется диспетчер томов LDM, который обращается к данным точки монтирования, содержащимся в базе данных LDM динамического дис. ка.
Диспетчер монтирования поддерживает базу данных (уникальных) идентификаторов томов, которые встречались диспетчеру ранее, а также путь или букву диска, назначаемую смонтированному ранее тому. Как только диспетчер монтирования получает уведомление о появлении тома и диспетчер томов не в состоянии предложить точку монтирования, диспетчер монтирования обращается к базе данных и пытается воспользоваться той же буквой диска или путем монтирования, которые использовались при последнем монтировании тома. Если для этого тома в базе данных не содержится информации или точка монтирования уже занята, диспетчер монтирования назначает диску новую точку монтирования. При отключении устройства диспетчер монтирования также отвечает за размонтирование тома. Но запись о точке монтирования из базы данных не удаляется.
Диспетчер монтирования отвечает, за назначение букв дисков томам на базовых дисках (но только тех, которые появились после запуска системы). Диспетчер монтирования назначает буквы диска начиная с буквы С: в соответствии с приоритетами. Устойчивые к ошибкам (устаревшие) наборы томов [12] Windows NT 4.0 имеют наивысший приоритет, после чего следует основной раздел на фиксированном диске и сменные диски (Jazz, USB). После сменных дисков буквы назначаются накопителям на компакт-дисках. Как только все эти устройства получают буквы дисков начиная с А:, буквы назначаются томам на гибких дисках. Накопители на компакт-дисках получают буквы начиная с D:.
12
Буква диска, присвоенная набору томов, устойчивому к ошибкам, хранится в самом томе. При переходе к составному типу тома (начиная с Windows 2000) буква диска может быть изменена.
Диспетчер монтирования сохраняет назначенные буквы дисков в системном реестре, обеспечивая их неизменность, т.е. при изменении конфигурации системы каждому тому будет назначена буква, которая назначалась ранее. Диспетчер монтирования не поддерживает принудительную защиту буквы диска, если соответствующий раздел отключается. Таким образом, если разделу назначается буква диска, и он отключается, эта же буква диска может быть назначена другому разделу, который активизируется первым [13] .
13
Исчерпывающая информация по этой теме представлена в статье 234048 базы знаний Microsoft (Knowledge Base).
Операциями диспетчера монтирования можно управлять из командной строки с помощью утилиты mountvol. exe. В Windows Server 2003 возможности диспетчера монтирования были обновлены, поэтому приложения могут отказаться от монтирования томов, которые ранее никогда не монтировались в этой системе. Это слабая попытка обеспечить функции таблицы монтирования UNIX. Смысл нововведения – избежать возможного повреждения тома, если он становится доступен Windows по ошибке.
