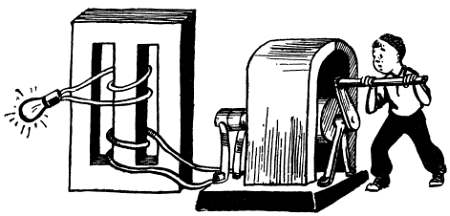

Рис. 74. Под действием переменного напряжения, подведенного к первичной обмотке трансформатора, в ней появляется переменный ток, который создает переменное магнитное поле в стальном сердечнике. В результате изменений магнитного поля наводится переменное напряжение на вторичной обмотке.

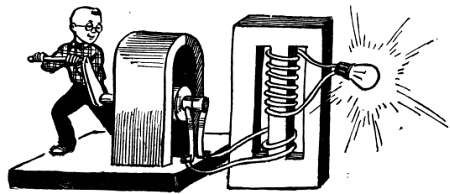

Рис. 75. Напряжение, наведенное во вторичной обмотке, зависит
Рис. 76. В сетевой радиоаппаратуре на накал подается переменное напряжение, пониженное с помощью трансформатора до необходимой величины (например, 6,3 в). Питание анодно-экранных цепей тоже осуществляется от сети, но через выпрямитель, преобразующий переменное напряжение в постоянное.
Трансформатор понижает напряжение сети до величины, которая необходима для питания цепей накала (обычно 6,3 в). Нити накала сетевых ламп питаются непосредственно переменным током, так как катод их снабжен подогревателем (лист 110). Имеющийся в блоке питания выпрямитель преобразует переменное напряжение сети в постоянное напряжение, необходимое для питания анодных и экранных цепей, и поэтому такой выпрямитель называют анодным. Переменное напряжение на анодный выпрямитель подается со специальной повышающей обмотки трансформатора, и это позволяет сохранять неизменным анодное напряжение (обычно оно составляет 150–250 в) при питании аппаратуры от сети с различным напряжением 110, 127 или 220 в. В приемнике или усилителе имеется два, а иногда и три трансформатора различного назначения, и тот из них, который используется для получения необходимых питающих напряжений, называют сетевым или силовым трансформатором.

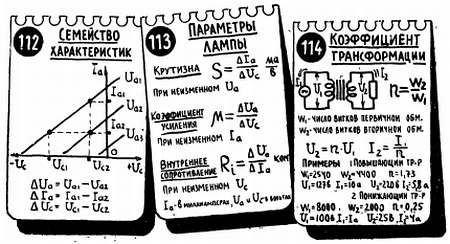

Мы уже знаем, что если расположить рядом две катушки и по одной из них пропустить переменный ток, то возникающее вокруг этой катушки переменное магнитное поле наведет переменный ток во второй катушке. При этом напряжение, которое появится на концах второй катушки (обмотки), будет зависеть от того, насколько сильно обе катушки связаны общим магнитным полем, и от соотношения числа витков первой и второй обмотки: чем больше витков во второй (вторичной) обмотке, тем больше будет напряжение на ней. Так, например, если в первой (первичной) обмотке имеется 100, а во второй 200 витков и если к первичной обмотке подводится напряжение 1 в, то на вторичной обмотке появится напряжение 2 в. Если уменьшить число витков вторичной обмотки в четыре раза (50 витков), то в четыре раза уменьшится действующее на ней напряжение (0,5 в). Цифра, показывающая, во сколько раз напряжение на вторичной обмотке больше, чем на первичной, называется коэффициентом трансформации n (лист 114). Коэффициент трансформации численно равен числу витков вторичной обмотки w2, деленному на число витков первичной обмотки w1.
Если w2 меньше, чем w1, то коэффициент трансформации меньше единицы и напряжение понижается (понижающий трансформатор). Иногда, правда, для удобства расчетов, в понижающем трансформаторе коэффициентом трансформации считают отношение к w1 к w2, и величина n в этом случае получается больше единицы. Такое «переворачивание» формулы обычно оговаривают специальным примечанием.
Следует заметить, что никакой разницы между понижающим и повышающим трансформатором нет: все зависит от того, к какой обмотке подводится напряжение, то есть от того, какую обмотку мы считаем первичной. Любой повышающий трансформатор станет понижающим, если подвести напряжение к его вторичной обмотке. Точно так же можно понижающий трансформатор включить как повышающий.
Если рядом с первичной обмоткой, к которой подводится переменное напряжение, расположить несколько обмоток с разным числом витков, то с них можно получить несколько различных напряжений. Этот принцип и используется в трансформаторах и, в
Для того чтобы усилить магнитное поле, связывающее обмотки трансформатора, их располагают на стальном сердечнике, который собирают «в перекрышку» (лист 115) из пластин толщиной 0,3–0,5 мм, имеющих форму буквы «Ш» (Ш-образные пластины).
В обозначении типа пластин после букв «Ш» или «УШ» (уширенные пластины) стоит цифра, показывающая ширину среднего стержня этой пластины. В описаниях аппаратуры часто указывают сечение сердечника, которое представляет собой произведение ширины среднего стержня l на толщину набора в (лист 115).
Обмотки трансформатора делают из медного провода марки ПЭ, ПЭЛ или ПЭВ. Буквы «ПЭ» говорят о том, что провод покрыт эмалевой изоляцией. Буква «Л» означает, что изоляция лакостойкая, а буква «В» — влагостойкая (лист 79). В подавляющем большинстве случаев обмоточные провода различных марок могут заменять друг друга.
Как уже отмечалось, в название провода входит также цифра, указывающая диаметр этого провода. Так, например, название «ПЭ-0,12» относится к эмалированному проводу диаметром 0,12 мм. Диаметр указывают без учета изоляции, но эмалевая изоляция обычно настолько тонка (сотые и тысячные доли миллиметра), что ее можно и не учитывать. Необходимый диаметр провода определяется величиной тока, который проходит по обмотке: чем больше ток, тем более толстым должен быть провод. Все обмотки обычно располагают на каркасе из картона или другого изоляционного материала. При намотке провод укладывают тонкими слоями, между которыми делают прокладки из бумаги.
Если вы будете делать трансформатор сами, то особенно внимательно следите за тем, чтобы крайние витки не проваливались и не соединялись с крайними витками других слоев. Нельзя допускать повреждения эмалевой изоляции, потому что любое замыкание витков, например замыкание двух соседних витков, приводит к перегреву трансформатора и выходу его из строя.
Число витков отдельных обмоток трансформатора определяется потребляемой от него мощностью, сечением сердечника и сортом стали. Однако при любом сердечнике соотношение между числом витков отдельных обмоток определяется тать ко необходимым коэффициентом трансформации, то есть тем, во сколько раз нужно увеличить или уменьшить напряжение.
Так, если сетевая обмотка, рассчитанная на 127 в, имеет 1270 витков (10 витков на каждый вольт), то для включения трансформатора в сеть 220 в к этой обмотке нужно добавить еще 930 витков (1270 + 930 = 2200 витков). Если к выпрямителю нужно подвести напряжение 250 в, то в рассматриваемом трансформаторе повышающая обмотка должна иметь 2500 витков, а накальная обмотка (напряжение 6,3 в) — 63 витка При расчете силового трансформатора определяют число витков, которое приходится на один вольт w', а затем, умножая это число на напряжение, которое нужно подвести к какой-нибудь обмотке (или получить с нее), определяют необходимое число витков всей обмотки. В нашем примере w'= 10. Это следует из первых же приведенных цифр: 127 в и 1270 витков, то есть на каждый вольт приходится 10 витков. Исходя из этой цифры, мы и получили данные всех обмоток, приведенные выше. При переделке старого трансформатора можно определить w', измерив напряжение на какой-нибудь обмотке, а затем подсчитав число ее витков. Иногда в подобных случаях целесообразно временно намотать специальную обмотку, содержащую 15–20 витков любого провода.
В фабричных приемниках очень часто применяют трансформаторы с комбинированной сетевой обмоткой (лист 117). Здесь при напряжениях сети 110 и 127 в секции первичной обмотки включаются параллельно, и по каждой из них проходит лишь половина общего тока. Это позволяет применять провод более тонкий, чем в простейшей схеме с отводами (лист 116). Для массового производства такая экономия имеет огромное значение.
На листах 118, 119 и 120 приведен порядок упрощенного расчета трансформатора.
