Сравнивая графики колебаний струны и звуковых колебаний, сразу же введем уже знакомые нам основные характеристики, или, как принято говорить, параметры звука: период, частоту, фазу, мгновенное значение и амплитуду. Разумеется, все эти параметры теперь относятся к звуковым колебаниям, то есть к изменению давления воздуха. Что касается периода, частоты и фазы, то с этими параметрами дело обстоит довольно просто — они, как и прежде, измеряются в секундах, герцах, градусах. А вот амплитуда и мгновенные значения должны быть выражены в единицах давления.
Как известно, давление говорит о той силе, которая действует на определенную поверхность. Поэтому единица давления представляет собой
Единицей звукового давления н/м2 стали широко пользоваться сравнительно недавно, и в литературе прежних лет вы встретите другую единицу — бар (дин/см2), который в 10 раз меньше 1 н/м2, то есть 1 н/м2 = 10 бар; 1 бар = 0,1 н/м2.
Если вы захотите сказать, насколько сильный звук действует в какой-либо точке пространства, то наверняка назовете величину звукового давления в этой точке. Но какую величину надо назвать? Мгновенное значение ни о чем не скажет, так как оно непрерывно меняется. Называть амплитуду тоже не совсем правильно — ведь амплитудное давление бывает сравнительно редко, всего два раза за период, а все остальное время звуковое давление значительно меньше.
Когда говорят о звуковом давлении, то обычно имеют в виду его так называемую эффективную величину. Она учитывает тот эффект, который производит звуковая волна в среднем за весь период, и поэтому эффективная величина всегда меньше амплитуды. Так, в частности, для звуковых колебаний, график которых показан на рис. 4, эффективное звуковое давление меньше амплитудного на 30 %. В дальнейшем, когда мы будем говорить о звуковом давлении, то всегда будем иметь в виду эффективное, или действующее, значение.
Если поместить на пути звуковой волны легкую пластинку, например листок бумаги, то волна заставит эту пластинку двигаться, совершать колебания. Как мы увидим дальше, такие вынужденные колебания тонких пластинок-мембран лежат в основе работы многих музыкальных инструментов, микрофонов, человеческого уха.
О способности звуковой волны выполнять работу, например раскачивать листок бумаги, можно судить по звуковому давлению. Однако чаще работоспособность волны характеризуют так называемой интенсивностью или силой звука. Величина эта показывает, какая звуковая мощность приходится на единицу поверхности, на которую падает волна звука.
В системе СИ единицей силы звука служит ватт на квадратный метр — вт/м2. Раньше пользовались другой единицей: мощность относили к площади в квадратный сантиметр — 1 вт/см2 = 10000 вт/м2; 1 вт/м2 = 0,0001 вт/см2.
Если бы марсианину, прилетевшему на Землю, сказали, что у нас единицей длины служит метр, а единицей времени — секунда, то он наверняка попросил бы, чтобы ему пояснили, много это или мало. Так и вы, по-видимому, тоже хотите знать, как выглядят и «чего стоят» применительно
Шорох листьев на расстоянии 1 м создает звуковое давление около 0,0001 н/м2 (это в 10 тысяч раз меньше, чем давление стакана воды, распределенной по листу фанеры) и силу звука около 0,00000000001 (10– 11) вт/м2. На шумной улице звук, конечно, намного громче. Звуковое давление здесь достигает 0,2 н/м2, а сила звука 0,0001 вт/м2. Наконец, мощный реактивный двигатель на расстоянии 5 м создает звуковое давление 20 н/м2 и силу звука около 1 вт/м2.
Следующие два параметра звука, с которыми нам предстоит познакомиться, — это скорость распространения и длина волны.

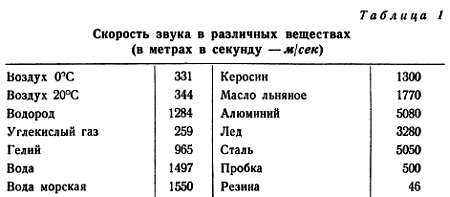

Если вы взглянете на график звука и график колебаний струны (рис. 4), то сразу же заметите их различие — звуковые колебания несколько запаздывают. В нашем примере они в точности следуют за всеми колебаниями струны, но следуют с опозданием на 0,1 сек. Это время необходимо звуковой волне для того, чтобы добежать от струны до той точки, где мы измеряем давление. Если измерить расстояние между струной и нашим воображаемым манометром, то можно подсчитать скорость распространения звуковой волны. Скорость звука, измеренная таким способом в различных веществах, приведена в табл. 1. Можно решить и обратную задачу. Взяв из этой таблицы скорость звука в воздухе (330 м/сек) и вспомнив, что опоздание звука составляет 0,1 сек, мы легко определим расстояние между струной и манометром. Оно составляет 33 м. Подобным же образом, заметив, на сколько секунд запаздывает гром, легко подсчитать расстояние до места вспышки молнии.
Что такое длина звуковой волны, легко понять, если вспомнить наше старое сравнение — с морскими волнами. Там длиной волны называют расстояние между двумя ближайшими гребнями или двумя ближайшими впадинами. Аналогично для звука длина волны — это расстояние между двумя ближайшими участками с максимальным (амплитудным) давлением или максимальным разрежением воздуха.
Длина звуковой волны зависит от частоты и скорости распространения звука. Чем выше частота, тем чаще следуют друг за другом области сжатия и разрежения, тем, следовательно, короче волна. А с увеличением скорости звука длина волны, наоборот, увеличивается. Чем быстрее распространяется звук, тем дальше успевает уйти один гребень от другого, тем больше расстояние между ними.
Нужно сказать, что акустика имеет дело со сравнительно короткими волнами. Так, например, при частоте 100 гц длина звуковой волны 3,3 м; частоте 500 гц соответствует волна 66 см, а частоте 20 кгц — 1,7 см. Данные эти относятся только к воздуху, к скорости звука 330 м/сек. В другой среде, с иной скоростью распространения звука, и длина волны будет иной. Так, в воде звук распространяется намного быстрее, и за время одного периода гребень звукового давления успевает пройти в четыре раза большее расстояние, чем в воздухе. Поэтому расстояние между гребнями, то есть длина волны в воде, также в четыре раза больше. Для приведенных выше значений частоты мы получим примерно такие длины волн: 14 м, 280 см и около 7 см.
