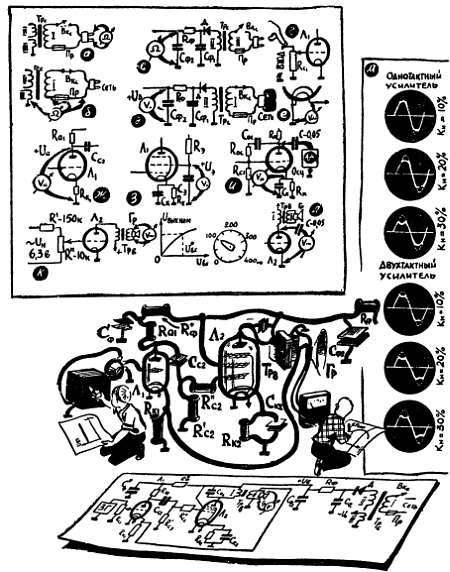

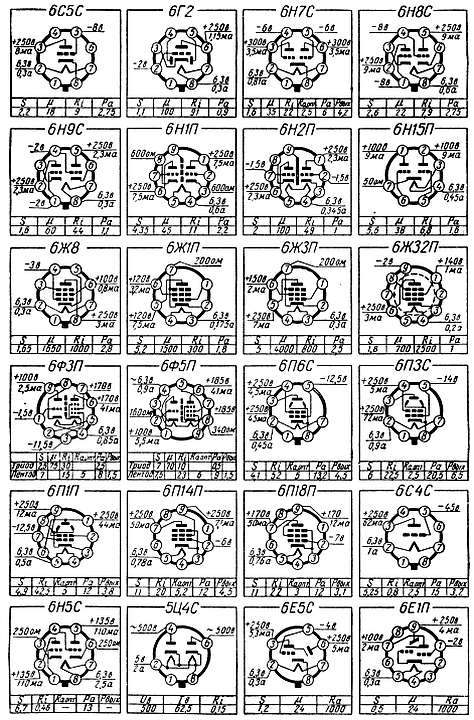

Наконец, еще пример. При работе со звукоснимателем усилитель развивает нормальную мощность уже при небольшом угле поворота регулятора громкости. Дальнейший поворот регулятора приводит к сильным нелинейным искажениям. Проверяете чувствительность — она оказывается значительно выше нормы и составляет 30–50 мв (должно быть 150–250 мв). Имеющийся запас усиления можно немедленно пустить в дело — создать дополнительные цепи обратной связи, уменьшить сопротивления анодной нагрузки, сопротивления утечки сетки и тем самым несколько расширить частотную характеристику.
При нехватке усиления нужно, наоборот, ослабить обратную связь (лучше всего зашунтировав конденсаторами сопротивления в катодных цепях
Заканчивая разговор о самой главной операции — налаживании, хочется сказать несколько ободряющих слов тем, кому придется выполнять ее по второму варианту — без измерительных приборов. Помимо рекомендаций, сделанных несколько раньше, вы можете выполнять почти все операции, для которых нужны измерительные приборы. Низкочастотным генератором для вас будет проигрыватель с хорошей записью большого оркестра, а индикатором выхода — собственное ухо. Конечно, такая замена не является эквивалентной: то, что могут показать приборы, не всегда удается уловить на слух. И все же после хорошей тренировки вы наверняка научитесь замечать даже незначительные подъемы и завалы частотной характеристики усилителя, небольшие изменения коэффициента нелинейных искажений.
Чтобы налаживать усилители и акустические агрегаты на слух, нужно прежде всего иметь слух, нужно чувствовать музыку, не только слушать, но и слышать звучание музыкальных инструментов и певческих голосов.
Только вы, пожалуйста, не поймите сказанное так, будто музыкальность — это средство, а высококачественная аппаратура звуковоспроизведения — это цель. Скорее, все наоборот— мы добиваемся высокой верности воспроизведения, чтобы во всей полноте услышать настоящую музыку.
Понимание музыки, чувство музыки — это одно из самых замечательных человеческих качеств. Вот как образно, как страстно об этом сказал Шекспир:
Тот, у кого нет музыки в душе. Кого не тронут сладкие созвучья, Способен на грабеж, измену, хитрость; Темны, как ночь, души его движенья И чувства все угрюмы, как Эреб; Не верь такому.Стремление к музыке, ощущение гармонии и ритмов заложено в самой человеческой природе и безусловно связано с тем, что человек живет в богатейшем мире звуков. Сама же музыка — это одно из величайших духовных богатств цивилизации. И справедливому распределению этого богатства, приобщению многих миллионов людей к сокровищам музыкальной культуры помогают скромные усилители и радиоузлы, с некоторыми из которых вы познакомились в этой книге.
Рекомендуемые книги и статьи по радиотехнике
1. Н. Арбузов. Музыкальная акустика. М., Изд. «Искусство», 1950.
2. Г. Анфилов. Физика и музыка. М., Детгиз, 1962.
3. А. Дольник. Микрофоны. М., Изд. «Энергия», 1964 (МРБ, вып. 497).
4. А. Дольник. Громкоговорители. М., Изд. «Энергия», 1964 (МРБ, вып. 555).
5. А. Дольник, М. Эфрусси. Как сделать установку с хорошим звучанием. М., Изд. ДОСААФ, 1965.
6. И. Жеребцов. Электротехника для радиста. М., Изд. ДОСААФ, 1965.
7. Радиоэлектроника.
8. Г. С. Цыкин. Усилители электрических сигналов. М., Госэнергоиздат, 1961 (МРБ, вып. 414).
9. И. X. Геллер. Селеновые выпрямители. М., изд. «Энергия», 1964. (МРБ. вып. 496).
10. В. Большов. Радиолюбительские усилители низкой частоты. М., Изд. Госэнергоиздат, 1961 (МРБ, вып. 422).
11. В. Костиков. Простой усилитель низкой частоты. Журнал «Радио» № 7 за 1959 год, стр. 49, 50.
12. А. Кузьменко. Высококачественный усилитель низкой частоты. Журнал «Радио» № 5 за 1957 год, стр. 51, 52.
13. В. Мощаков. Двухканальный усилитель. Журнал «Радио» № 5 за 1961 год, стр. 34–36.
14. С. Флейшер. Новое в ламповых радиовещательных приемниках. М., Госэнергоиздат. 1961 (МРБ, вып. 417).
15. Г. Крылов. Простой усилитель НЧ. Журнал «Радио» № 1 за 1961 год, стр. 53.
16. Г. Крылов. Модернизация простого усилителя НЧ. Журнал «Радио» № 4 за 1961 год, стр. 52.
17. М. Эрлик. Самодельный ревербератор. Журнал «Радио» № 12 за 1963 год, стр. 46. 47.
18. Е. Ризкин. Как построить колхозную речевую студию. М., Госэнергоиздат, 1956 (МРБ, вып. 239).
19. В. Борисов. Школьный радиоузел. М., Изд. «Молодая гвардия», 1959.
20. В. К. Лабутин. Книга радиомастера. М., Изд., «Энергия», 1965 (МРБ. вып. 543).
21. Справочник начинающего радиолюбителя под редакцией Р. М. Малинина. М., Изд. «Энергия», 1965 (МРБ, вып. 581).
22. Справочник радиолюбителя под редакцией А. А. Куликовского. М., Изд. Госэнергоиздат, 1961 (МРБ, вып. 394).
23. Р. Сворень. Шаг за шагом. От детекторного приемника до супергетеродина. М., Детгиз, 1963.
* * *

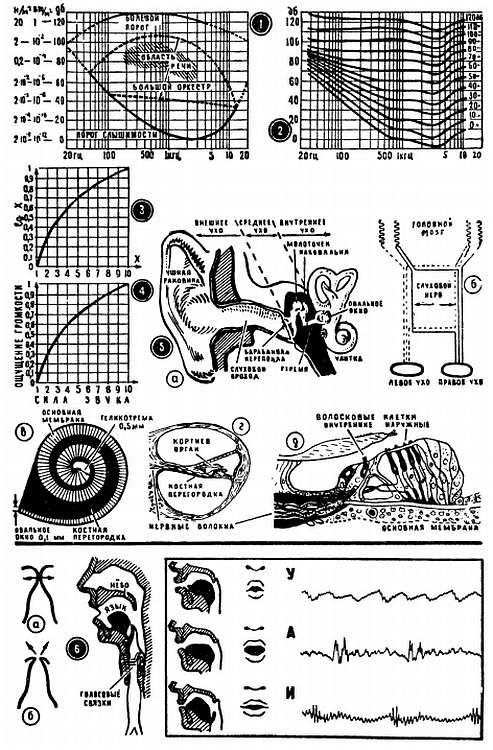

Рис. 7. Органы слуха и речи.
Рис. 14. Громкоговорители

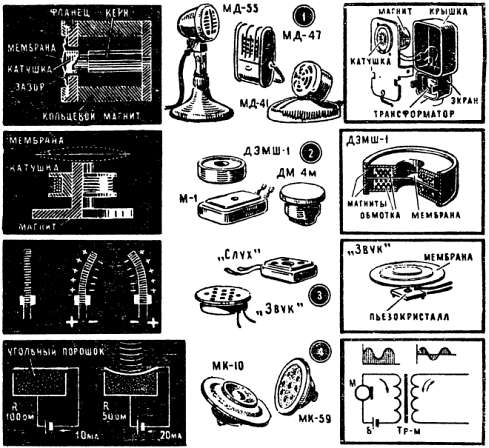

Рис. 20. Микрофон и электропроигрыватель
Рис. 29. Акустическое оформление громкоговорителей.
