В 20 - 30-е годы в СССР предпринимались неоднократные попытки создания зенитных самоходок, вооруженных орудиями различного калибра. 76-мм пушки обр.1915/28 г. устанавливались в кузовах грузовиков ГАЗ-АА и на базе трактора «Коммунар». В 1935 - 1936 годах для ПВО механизированных войск были разработаны и выпущены в ограниченном количестве колесные ЗСУ - 76- мм зенитные пушки обр.1931 г., установленные на шасси трехосных автомобилей ЯГ-10. Этой же пушкой вооружался опытный образец ЗСУ СУ-6 на базе танка Т-26, а также оставшаяся в проекте СУ-8 на базе танка Т-28. Шасси танков Т-26 и БТ использовались при разработке проек тов установки и 37-мм автоматических зенитных пушек. Чаще же для этой цели опять-таки применялись автомобильные шасси. 20-мм автомат 2-К, например, устанавливался на автомобиле ЗИС-6 (в РККА имелось 18
В целом же создание в СССР эффективных ЗСУ перед войной тормозилось отсутствием в Красной Армии зенитных автоматических пушек. Такие орудия - 25-мм 72-К и 37-мм 61 - К - были приняты на вооружение только в 1940 году.
Во время Великой Отечественной войны также предпринимались попытки размещения зенитных пушек в кузовах автомобилей, скажем, 25- мм автоматов на ЗИС-11. В 1944 году на Горьковском автозаводе создали 37-мм зенитную установку ЗИС-43, представлявшую собой 37-мм автоматическую пушку 61-К на шасси полугусеничного вездехода ЗИС-42, которая успешно прошла испытания, но на вооружение принята не была.
Впервые же на самоходном гусеничном шасси 37-мм автомат 61 - К установили в 1942 году. Однако созданную тогда установку СУ-72 на вооружение не приняли из-за ряда конструктивных недостатков, в том числе из-за «низкой работо способности системы охлаждения параллельно спаренных двигателей, размещенных в передней части корпуса».
Более удачной оказалась ЗСУ-37, разработанная в 1944 году на базе самоходной установки СУ-76М. 37- мм автоматическая пушка 61-К, установленная в неподвижной открытой сверху рубке этой ЗСУ, была оснащена зенитным прицелом постро- ительного типа. В прицел входил стереоскопический дальномер с базой 1 м для определения наклонной дальности до цели. Угол вертикального наведения пушки колебался в пределах от-3° до +85°. Приводы наведения - ручные. Боекомплект состоял из 320 выстрелов, из которых 130 - в обоймах по 5 штук, а остальные 190 -без обойм. В 1945 году было изготовлено 75 ЗСУ-37. В боевых действиях они участия не принимали.
Подводя итог, можно сказать, что в годы Великой Отечественной войны в СССР не удалось создать эффективных зенитных самоходных установок.

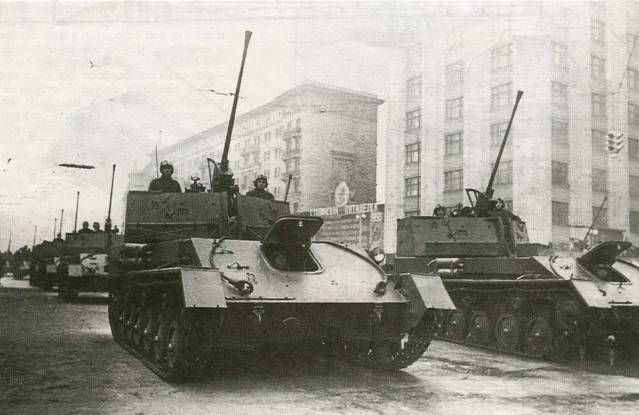

Колонна ЗСУ-37 движется на Красную площадь, 7 ноября 1946 года.
ЗЕНИТНАЯ САМОХОДНАЯ УСТАНОВКА ЗСУ-57-2
Сразу после окончания Великой Отечественной войны производство зенитных пушек 61-К и 72-К было прекращено. Оба этих орудия имели недостаточную скорострельность и ряд конструктивных недостатков, их громоздкие и тяжелые четырехколесные повозки не позволяли эффективно сопровождать пехоту огнем и колесами. Вместе с тем за время войны около 68% всех самолетов было сбито именно из 25 - 37-мм зенитных автоматов.
В 1944 году в ЦКБ под руководством В.Г.Грабина началось проектирование новой 57-мм автоматической зенитной пушки С-60. На вооружение ее приняли в январе 1950-го и в том же году запустили в серийное производство.
С-60 стала первой отечественной полевой зенитной пушкой, наведение которой осуществлялось дистанционно, с помощью следящих приводов, работавших от ПУАЗО-6 или ПУАЗО-б-бО. В свою очередь ПУАЗО получал данные от радиолокационной станции орудийной наводки СОН-9.
Установленная на четырехколесной повозке эта пушка могла более или менее удовлетворительно прикрывать войсковые тылы и пехоту в обороне. Однако для ПВО танковых и моторизованных войск в наступ
лении и на марше пушка на буксируемой повозке не годилась. Поэтому в 1947 году в НИИ-58 под руководством В.Г.Грабина приступили к проектированию спаренной 57-мм автоматической зенитной пушки С- 68 на базе С-60, предназначавшейся как для установки на гусеничное шасси, так и на колесную повозку. Опытный ее образец с электроприводом ЭСП-76 был установлен на повозке С-79А и прошел испытания, но в серию не пошел. Гусеничное же шасси создали на базе агрегатов среднего танка Т-54. В самоходном варианте машина получила заводское наименование - изделие 500, а армейское - ЗСУ-57-2.
Комплексные
ЗСУ-57-2 представляла собой легкобронированную гусеничную машину с вращающейся башней, обеспечивающей круговую зенитную стрельбу из автоматических пушек. Основные части машины - броневой корпус, башня, вооружение, силовая установка, силовая передача, ходовая часть, электрооборудование, средства связи и противопожарное оборудование.
Броневой корпус делился на три отделения: управления, боевое и силовое. Первое размещалось слева в носовой части корпуса, в нем находилось сиденье механика-водителя; второе - в средней части корпуса и в башне; третье - в кормовой части машины и отделялось от боевого перегородкой. Корпус сваривался из броневых листов толщиной 8 - 13 мм.

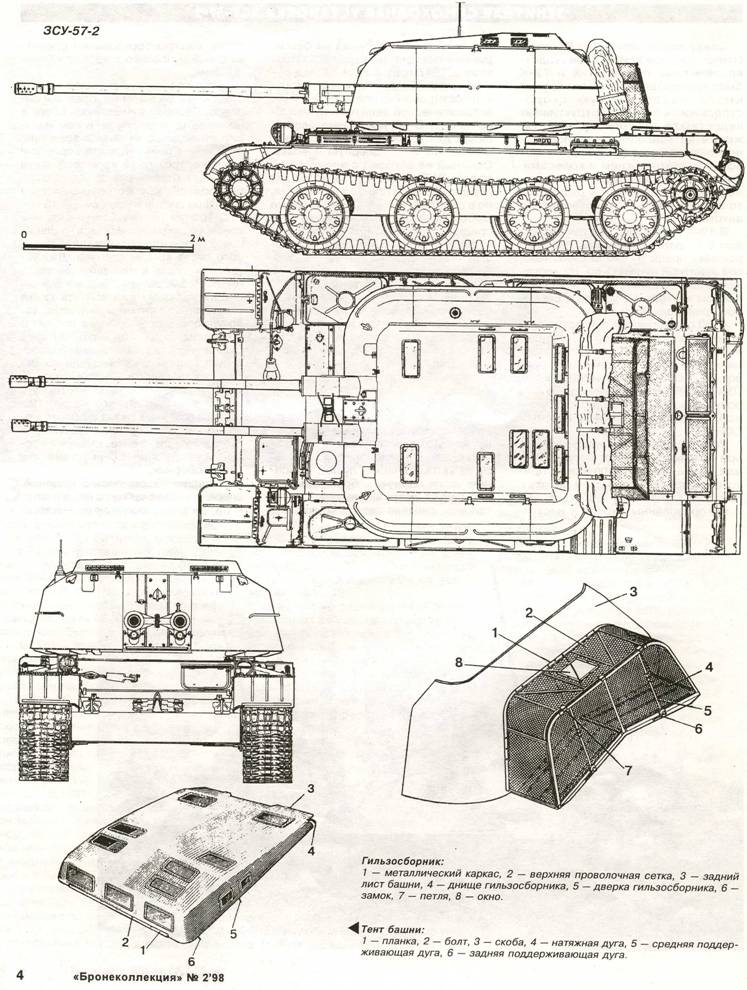

Открытая сверху башня сварной конструкции располагалась на шариковой опоре над вырезом подбашенного листа крыши корпуса. Для установки пушки в передней ее части имелась амбразура. Задняя стенка башни с окном для выхода гильз была сделана съемной, что создавало удобства при монтаже пушки. В походном положении верхний вырез башни закрывался складным брезентовым тентом с 13 смотровыми окнами из плексигласа. Чтобы открыть тент, достаточно было отстегнуть ремни и отбросить его назад. Для сбора стреляных гильз и обойм,подаваемых транспортером пушки через окно в задней стенке, снаружи кормовой части башни был установлен гильзосборник.
В башне находилось 5 сидений: впереди - заряжающего левого автомата; за ним (посередине) - наводчика; сзади, справа от сиденья наводчика - установщика прицела; справа от пушки впереди - заряжающего правого автомата; сзади, симметрично с сиденьем наводчика - командира машины. При стрельбе сиденья заряжающих снимались, укладывались на подвесном полу и крепились клипсами.

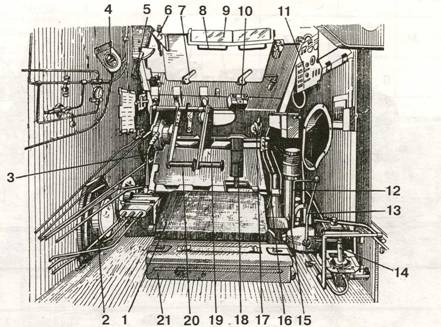

Отделение управления:
1 - сиденье механика-водителя, 2 - кронштейн амортизатора, 3 - рычаг управления левым ПМП, 4 - спидометр, 5 - рукоятка закрывающего механизма люка механика-водителя, 6 - рукоятка люка запасного выхода, 7 - задрайка люка запасного выхода, 8 - ручка прибора наблюдения, 9 - защитное стекло прибора наблюдения, 10 - сигнальный щиток ППО, 11 - щиток контрольно-измерительных приборов, 12 - рычаг кулисы, 13 - рукоятка топливоподкачивающего насоса, 14 - рукоятка топливораспределительного крана, 15 -питьевой бачок, 16 - рычаг управления правым ПМП, 17 - сигнал ППО, 18 - педаль управления подачей горючего, 19 - педаль ножного тормоза, 20 - педаль главного фрикциона, 21 - ящик ЗИП.

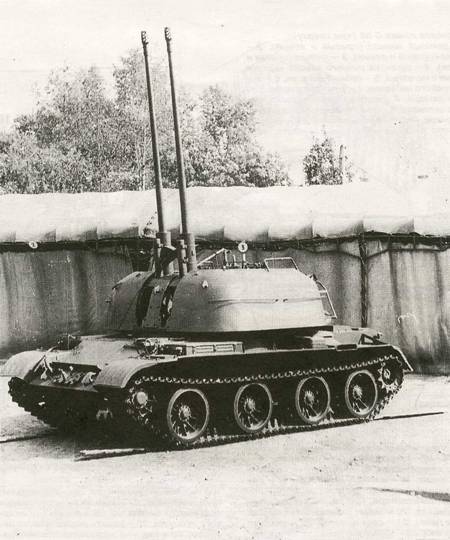

ЗСУ-57-2 первых выпусков. Стволы пушки С-68 подняты на максимальный угол возвышения.
–
Спаренная автоматическая пушка С-68 состояла из двух автоматов типа С-60, имевших одинаковое устройство, при этом детали правого автомата являлись зеркальным отражением деталей левого. Принцип работы автоматики - использование энергии отдачи при коротком откате ствола.
Ствол автомата состоял из трубы, копира и дульного тормоза. Труба представляла собой моноблок, выполненный за одно целое с казенной частью. На наружной поверхности казенной части трубы имелся продольный гребень для крепления копира. С боков на казенной части имелись вырезы по форме снаряда. Длина ствола с дульным тормозом - 4365 мм (76,6 клб); длина нарезной части - 3560 мм; крутизна нарезов постоянная - в 35 калибров, всего нарезов - 24. Собранный ствол с накатником вставлялся в горловину люльки и с помощью двух секторных выступов на его казенной части соединялся со ствольной обоймой.
