Различия
Типы парусного вооружения довольно разнообразны и зависят в основном от условий, в которых предстоит плавать судну, и от его размеров. Вооружение парусных судов различается главным образом по форме основных парусов.
Большие парусные суда носили (да и сейчас носят) так называемые прямые паруса. Они имеют форму трапеции и поднимаются на горизонтальных реях, располагаясь симметрично мачте и перед ней. Под такими парусами судно идет хорошо только с попутным ветром; к ветру оно может идти только под большим углом — порядка 60–70. На спортивных яхтах прямые паруса не применяются в качестве основных, но на крупных крейсерах иногда на попутных курсах ставят прямой дополнительный парус, называемый брифоком.
Спортивные парусные яхты вооружают исключительно косыми парусами, которые располагаются по одну (заднюю) сторону мачты и передней кромкой крепятся к ней. Косые паруса обеспечивают значительно лучше тяговые характеристики при плавании против ветра, чем прямые паруса.
Различают несколько видов косых парусов.

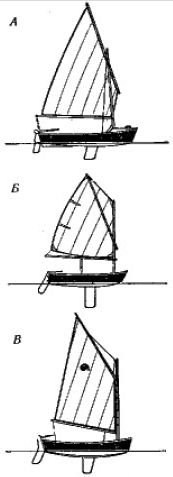

Четырехугольный гафельный парус (рис. 12, в и 13, а) имеет гафель-наклонное рангоутное дерево, одним концом упирающееся в мачту. К гафелю крепится верхняя шкаторина (кромка) паруса. Передняя шкаторина паруса крепится к мачте, а нижняя — к гику, горизонтальному рангоутному дереву, которое при помощи вертлюга (шарнира). соединено с мачтой. Разновидностью гафельного паруса является парус гуари с очень длинным гафелем (часто длиннее гика и даже мачты), стоящим почти вертикально.

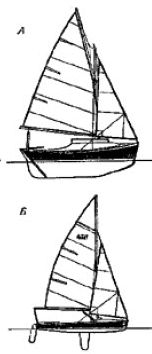

На маленьких яхтах, преимущественно на открытых парусных тузиках- динги, иногда ставят рейковые или шпринтовые паруса. У них гафель заменяется рейком, к которому привязывается верхняя шкаторина паруса, а его передний конец свободно выходит вперед за мачту (рис. 12, а), или шпринтом — шестом, который растягивает парус, упираясь нижним концом в мачту, а верхним — в угол паруса по диагонали, как на детском швертботе «Оптимист» (рис. 12, б).
Лет 40–50 назад почти все яхты вооружались гафельными парусами. Сейчас применяют более простые в обращении и обеспечивающие лучшие тяговые качества треугольные бермудские, паруса.

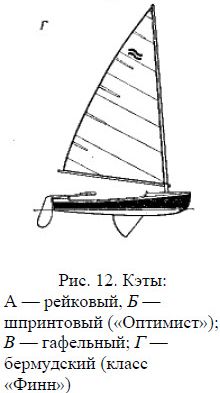

Бермудский парус (рис. 12, г) не имеет гафеля, что облегчает его постановку. Передняя шкаторина его крепится к мачте, а нижняя, как и у гафельного паруса, — к гику.
По числу мачт яхты подразделяют на одномачтовые и двухмачтовые. Суда с одномачтовым вооружением — это кэт, шлюп и тендер; с двухмачтовым-иол, кэч и шхуна. Спортивные яхты редко имеют больше двух мачт. Исключительным в практике гонок было участие в гонках одиночников через Атлантику в 1972 г. трехмачтовой стаксельной яхты-шхуны «Вандреди 13» длиной 39 м и парусностью около 100 м2.
Кэт имеет одну мачту и один парус, называемый гротом. Мачта у кэта помещена сравнительно близко к носу. Кэт — очень простое вооружение, но применяется оно только на небольших яхтах- парусностью до 8-10 м2. При большей парусности оно неудобно-парус получается высоким, поэтому и сила давления ветра на Паруса приложена сравнительно высоко. Яхту приходится делать широкой, с повышенной остойчивостью.
В СССР и в большинстве европейских стран кэт (рис. 12) — господствующее вооружение гоночных швертботов-одиночек, управляет которым один человек (например, швертботы классов «ОК», «Оптимист» и «Финн»).
Для снижения
Шлюп — это вооружение, при котором яхта кроме грота несет еще один передний парус, называемый стакселем. Шлюп может быть гафельный или бермудский.

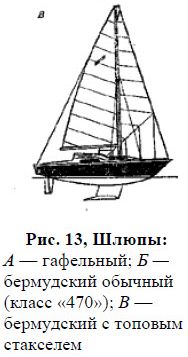

Бермудский шлюп сейчас самое распространенное вооружение для яхт малого и среднего размера. Среди бермудских шлюпов можно выделить две разновидности: нормальный бермудский шлюп (или, как его часто называют, «три четверти», так как стаксель обычно достигает 75–80 % высоты мачты) и бермудский шлюп с топовым стакселем (стаксель поднимается по штагу, идущему на самый топ мачты). Первая разновидность характерна для гоночных, а вторая — для крейсерско-гоночных яхт (рис. 13, б и в). Промежуток между мачтой и стаксель-штагом называется передним треугольником.

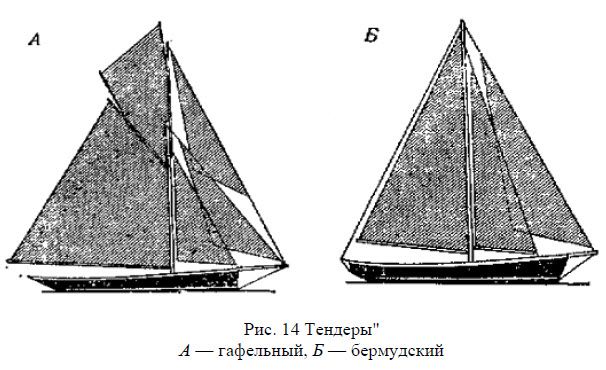

Когда парусность больше 60–80 м2, ее делят между большим числом парусов. Тогда применяют тип вооружения, называемый тендером. Тендер (рис. 14) несет в переднем треугольнике два или больше передних парусов, чем и отличается от шлюпа. Эти паруса называются: стаксель (ближний к мачте внизу), кливер (впереди стакселя) и кливер-топсель (или летучка) который ставится у самого топа мачты.
Тендеры, как и шлюпы, могут быть гафельными и бермудскими. Гафельные тендеры чаще всего имеют мачту не цельную, а состоящую из двух частей: мачты и стеньги (надставка к мачте сверху, которую можно опускать).

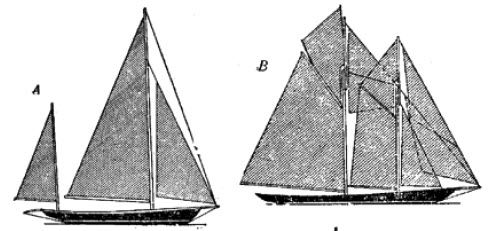

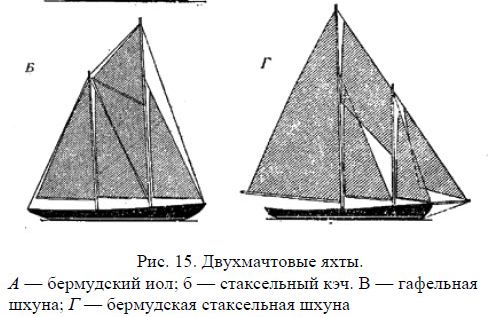

Двухмачтовые вооружения (рис. 15) применяют на крупных крейсерских яхтах, где для уменьшения крена важно иметь еще более низкую парусность, чем у тендеров. Кроме того, распределение общей парусности на несколько парусов облегчает работу экипажа с ними, что особенно важно на яхтах, совершающих дальние плавания. Чисто морские преимущества двухмачтовых яхт весьма велики: уборкой тех или иных парусов можно сразу уменьшить парусность, а комбинируя эти паруса, можно приспособиться к большому диапазону сил ветра без взятия рифов.
Не очень крупные крейсерские яхты (50-100 м2) в большинстве случаев вооружают иолом или кэчем. Иол имеет короткую заднюю мачту (бизань-мачту), которая установлена позади головки руля. Парус на этой мачте называется бизанью. Иолы могут быть как гафельные, так и бермудские. Заметим, что для всех двухмачтовых яхт с косыми парусами вид вооружения определяется формой грота. Так, если иол имеет гафель-ный грот, он называется гафельным, независимо от того, какая на нем бизань — гафельная или бермудская. Площадь бизани на иоле обычно составляет 8- 10 % общей площади парусности яхты.
Кэч отличается от иола большей бизанью, имеющей площадь 15–25 % от общей парусности, и тем, что бизань-мачта стоит впереди головки руля.
Как и иол, кэч может быть бермудским или гафельным. Иногда кэч имеет грот без гика, со шкотовым углом, находящимся у верхушки бизань-мачты. Нижний промежуток заполняется тогда большим бизань-стакселем. Такие кэчи называют стаксельными (рис. 15, б). Бизань-стаксель может быть и у обычного кэча или иола, только в этом случае его надо убирать при перекладывании грота с одного борта на другой.
