Тяжелый штурмовик Ил-8 (второй вариант)
Общий вес брони на самолете увеличился до 1120 кг. Распределение толщины брони было сделано с учетом опыта боевого применения штурмовика Ил-2.
Мотор и агрегаты прикрывались снизу и с боков броней толщиной 4, 6 и 8 мм. Наиболее поражаемые участки бронекорпуса штурмовика (снизу с боку) имели толщину брони 8 мм.
Верхняя часть бронекорпуса, имевшая
Дело в том, что верхняя передняя часть бронекорпуса Ил-2, как показал опыт его боевого применения, практически не поражалась в воздушных боях.
Кабина пилота с боков и снизу бронировалась листами толщиной 4, 5 и 6 мм. Козырек фонаря пилота выполнялся из 64-мм прозрачной брони с металлической окантовкой.
Боковые крышки фонаря выполнялись из металлической брони (толщиной 6 мм) и плексигласа. Сбоку фонаря имелись сдвижные форточки. Сверху над головой пилота устанавливалась бронеплита толщиной 8 мм.
В сравнении с первой опытной машиной, со стороны задней полусферы пилот и штурман-стрелок прикрывались, защищались более эффективными бронестенками, образованными двумя рядом стоящими бронеплитами толщиной по 8 мм каждая, с промежутком между ними.
Такая схема бронирования эффективно защищала стрелка и пилота от поражения 20-мм снарядов авиапушек. Снизу и с боков стрелок прикрывался броней 4 и 6 мм.
Отметим, что в дальнейшем при запуске Ил-8-го в серийное производство защиту стрелка со стороны задней полусферы предполагалось усилить путем установки двух бронеплит толщиной 4 мм (внутренняя бронеплита) и 12 мм (внешняя бронеплита), отстоящих друг от друга на небольшом расстоянии.
Полигонные испытания показали, что бронестойкость системы бронелистов при неизменном расстоянии между ними значительно повышается, если увеличивать разнос толщин листов.
В этом случае разворот оси снаряда при прохождении последнего через внешнюю бронеплиту (толщина 12 мм), играющей роль своеобразного экрана, существенно увеличивался, а это приводило к резкому снижению бронепробиваемых свойств снаряда.
Воздух для охлаждения радиаторов модифицированного штурмовика Ил-8 АМ-42, поступал теперь по двум тоннелям: справа и слева от мотора.
Вход в тоннель образовывался вырезом в носке центроплана и углублением в боковой части капота мотора.
По правому тоннелю подводился воздух только к трубчато-пластинчатому водорадиатору (фронтовая поверхность Sф=33,5 кв. дм), а по левому, имевшему два рукава, — к водо — и маслорадиаторам (фронтовая поверхность маслорадиатора Sф=12 кв. дм).
Температура воды и масла регулировалась открытием бронезаслонок на выходе тоннеля. Бронезаслонки (толщина брони 5 и 6 мм) управлялись из кабины пилота. Сниз утоннели прикрывались 6-мм броней, а с боков — 4-мм броневым корпусом. Со стороны заднего лонжерона тоннели прикрывались 6-мм броней.
Такое компоновочное решение позволило сделать более плавными обводы бронекорпуса, чем у первого опытного Ил-8, а более выгодная в аэродинамическом отношении схема продува радиаторов уменьшило их размеры и сопротивление.
На самолете установили более совершенные
Пушки НС-23 были разработаны в ОКБ-16 под новый 23-мм патрон с уменьшенным зарядом и имели, по сравнению с ВЯ-23, почти вдвое меньший вес (37,5–38,2 кг) и в 1,6 раз меньшую отдачу при стрельбе.
Это обстоятельство позволило спроектировать на штурмовике более простую и легкую крыльевую пушечную установку, значительно упрощавшую эксплуатацию новых пушек.
Так, два оружейника могли примерно за 10 мин демонтировать обе пушки, уложить снаряды в патронные ящики, смонтировать и зарядить пушки. Аналогичная работа на штурмовике Ил-2 с пушками ВЯ требовала не менее 30 мин.
Главное же преимущество при установке на новый штурмовик пушек НС-23 заключалось в повышении точности стрельбы из них, так как рассеивание снарядов при автоматической стрельбе из них с самолета было примерно в 2–3 раза меньше, чем у пушек ВЯ.
Два крыльевых пулемета ШКАС так же, как и на серийных Ил-2, имели суммарный боезапас в 1500 патронов.
Оборонительное вооружение было усилено: вместо УБК в кабине стрелка на подвижной установке ВУ-9 устанавливалась новая 20-мм авиапушка конструкции М. Е. Березина УБ-20, имевшая, в сравнении с пушкой ШВАК, меньший вес (25 кг против 42 кг) и габариты.
Отметим, что в августе 44-го установка пушки Березина УБ-20 на турели ВУБ-3 успешно прошла испытания на одном из серийных Ил-2 АМ-38Ф. Однако в серию установку внедрять не стали по причине еще низкой надежности самой пушки.
Для защиты задней нижней полусферы в хвостовой части опытного Ил-8-го №2 была установлена кассета ДАГ-10 с десятью авиационными гранатами АГ-2.
Более мощным стало и бомбовое вооружение. Нормальная бомбовая нагрузка тяжелого штурмовика, в отличие от серийных Ил-2, была доведена до 1000 кг.
Нормальный бомбовый груз размещался в четырех центропланных бомбоотсеках.
Штурмовик мог взять на борт 346 противотанковых авиабомб ПТАБ-2,5–1,5. Это на 46 и 150 бомб больше, чем могли взять, соответственно, Ил-8 № 1 и Ил-2 АМ-38Ф. Наружные бомбовые держатели штурмовика обеспечивали подвеску двух ФАБ-500.
Самолет был снабжен компасом ПДК-43Ф, радиопередатчиком РСИ-3МГ и радиоприемником РСИ-6МУ (управление приемником дистанционное), радиополукомпасом РПКО-10 и радиоопознавателем СЧ-3. Для обеспечения работы радиооборудования на машине были установлены две антенны: одна для СЧ-3, вторая для связной радиостанции и РПКО.

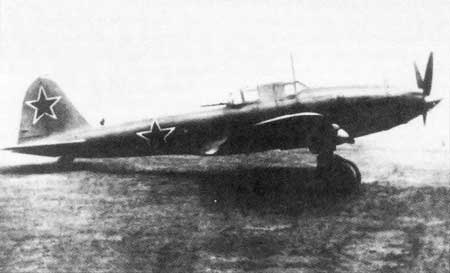

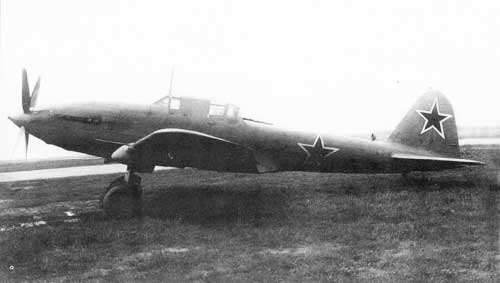

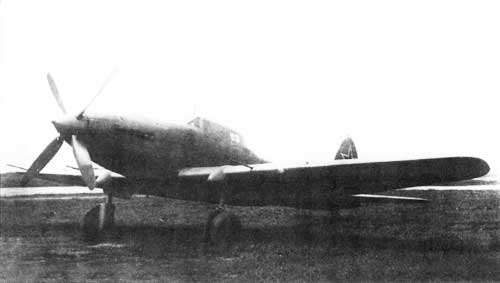

Тяжелый штурмовик Ил-8 Ам-42 (второй вариант)
Фотооборудование штурмовика состояло из фотоустановки под фотоаппарат АФА-ИМ, обеспечивающая плановую съемку и съемку назад под углами 25° и 50°.
