Винтовка ВМ59 была принята на вооружение в 1959 году и состояла на вооружении в Италии до конца 1980-х — начала 1990-х годов, когда была заменена штурмовой винтовкой Beretta AR-70/90 калибра 5.56 мм. Кроме Италии, ВМ59 поставлялась на экспорт в Индонезию и Марокко. На основе ВМ59 также выпускались гражданские варианты, не имевшие газового крана для стрельбы гранатами и без возможности стрельбы очередями.
В остальном, ВМ59 повторяла конструкцию винтовки Гаранда образца середины 1930-х годов — деревянное цевье с полупистолетной рукояткой, газоотвод у дульного среза, нижнее расположение газовой камеры, массивный затвор с двумя боевыми упорами, приводимый в движение затворной рамой, расположенной с правой стороны оружия. УСМ курковый, предохранитель / переводчик режимов огня расположен в передней части спусковой скобы. Имеется затворная задержка, оставляющая затвор открытым по израсходовании
Винтовка ВМ59 выпускалась в 4 основных вариантах:
• BM59 Mark I. Основной вариант, описанный выше.
• BM59 Mark II. Имеет деревянную ложу с пистолетной рукояткой для лучшей управляемости при стрельбе очередями
• BM59 Mark III, или ВМ59 Ital TA. Вариант с пистолетной рукояткой и складным металлическим прикладом, предназначенный для горных частей. Аналогичная модификация, но с укороченным пламегасителем без возможности запуска гранат называлась BM59 Para и предназначалась для парашютистов-десантников.
• BM59 Mark IV. Имеет пластиковую ложу с пистолетной рукояткой и утяжеленный ствол. Использовалась в качестве легкого ручного пулемета.

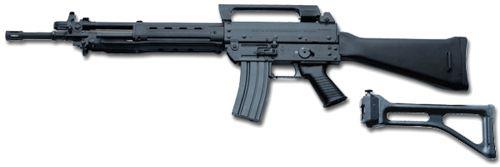

Штурмовая винтовка (автомат) Beretta AR-70/223 и AR-70/90

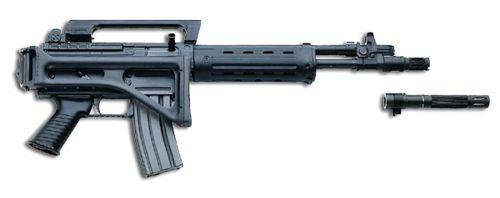

| AR-70/223 | AR-70/90, SC-70/90 | SCP-70/90 | |
| Калибр | 5.56x45mm M193 | 5.56x45mm M193 | 5.56x45mm NATO (SS109/M855) |
| Длина | 995 мм | 998 мм / 756 мм SC-70/90 со сложенным прикладом | 908 мм / 663 мм со сложенным прикладом |
| Длина ствола | 450 мм | 450 мм | 360 мм |
| Вес без патронов | 3.80 кг | 4.07 кг | 3.80 кг |
| Емкость магазина | 30 патронов | 30 патронов | 30 патронов |
| Темп стрельбы | 650 выстрелов в минуту | 670 выстрелов в минуту | 670 выстрелов в минуту |
| Эффективная дальность | 400 метров | 500 метров | 350 метров |

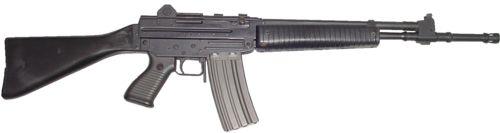

Старейшая и крупнейшая итальянская оружейная компания Pietro Beretta Spa начала разработку новой штурмовой винтовки калибра 5.56 мм в 1968 году. Винтовка была готова к 1972 году, и под обозначением Beretta AR-70/223 начала поступать на вооружение сил специальных операций Италии, а также пошла на экспорт (в Иорданию, Малайзию и еще

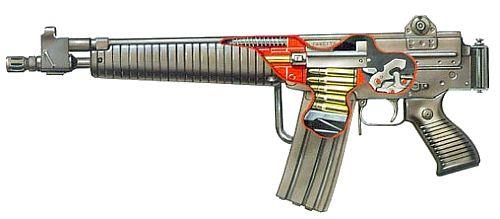

Винтовки серии AR-70/90 являются автоматическим оружием с магазинным питанием и газоотводной автоматикой.
Ствольная коробка винтовки AR-70/90 выполнена из двух половин, верхней и нижней, изготовленных штамповкой из стального листа. У винтовок AR-70/223 верхняя часть ствольной коробки имела прямоугольное сечение, а направляющие для затворной рамы были выштампованы в ее стенках. такая конструкция обеспечивала недостаточную жесткость. а потому на винтовках AR-70/90 верхняя часть ствольной коробки получило трапецеидальную форму, с приваренными внутри стальными направляющими для затворной рамы. Половинки ствольной коробки соединяются двумя поперечными штифтами, в передней и задней их части.
Газовый двигатель автоматики имеет поршень с длинным рабочим ходом, расположенный над стволом. Возвратная пружина расположена вокруг штока газового поршня, перед ствольной коробкой. Шток поршня фиксируется в затворной раме при помощи рукоятки взведения затвора. Затвор традиционной конструкции, схожий с затвором автомата Калашникова, запирает ствол поворотом на два боевых упора за муфту ствола, вваренную в ствольную коробку. В этой же муфте крепится и ствол при помощи специальной накидной гайки. Такая схема позволяет в условиях полевых мастерских быстро менять поврежденные стволы без необходимости долгой и точной подгонки расстояния между казенным срезом ствола и зеркалом затвора. На газовой камере расположен двухпозиционный газовый регулятор (режимы для стрельбы в обычных и тяжелых условиях), и отдельный отсекатель газоотводного тракта, связанный с прицелом для винтовочных гранат. При поднятии этого прицела в рабочее положение газоотводный тракт автоматически полностью перекрывается.
Ударно-спусковой механизм курковый, традиционной конструкции. На AR-70/223 он допускал ведение одиночного огня и очередей, и управлялся рычажком предохранителя — переводчика на левой стороне ствольной коробки. На AR-70/90 возможна также установка модуля, допускающего дополнительный режим стрельбы очередями по 3 выстрела. Рычажок предохранителя — переводчика вынесен на обе стороны ствольной коробки. Нижняя часть спусковой скобы AR-70/90 — откидная вниз, что допускает стрельбу из оружия в зимних перчатках или рукавицах.
Питание винтовок осуществляется из отъемных коробчатых магазинов на 30 патронов. У винтовок серии AR-70/223 магазины имели собственный стандарт, а защелка магазинов располагалась позади приемника, перед спусковой скобой (по типу автомата Калашникова). У винтовок серии AR-70/90 приемник магазинов рассчитан на магазины стандарта НАТО от винтовок М16, а кнопки защелки магазина имеются на обоих сторонах его приемника.
Прицельные приспособления включают мушку с защитными «ушами», установленную на газовом блоке, и перекидной L-образный диоптрический целик с установками на дальность 250 и 400 метров. Кроме того, на верхней поверхности винтовок имеются крепления для оптических или ночных прицелов. Винтовки серии AR-70/90 могут штатно комплектоваться дневной оптикой кратности 4Х фирмы Aimpoint или ночным прицелом Orion фирмы Zeiss. Кроме того, возможна установка адаптеров под любые другие прицелы. Винтовки серии AR-70/90 дополнительно комплектуются быстросменными рукоятками для переноски, устанавливаемыми на крепления для оптики. Основание рукоятки имеет продольные окна, позволяющие использовать штатные прицельные приспособления винтовки.
