5.10 Начало отражения гильзы
5.11 Отражение гильзы. Удар подвижных частей о буфер в крайнем заднем положении

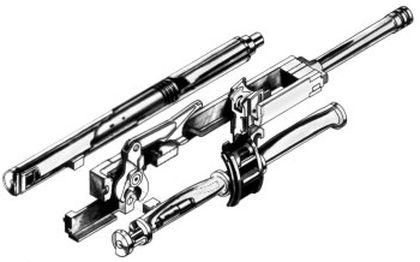

Ил. 6. Основные части и механизмы 12,7-мм пулемёта А-12,7

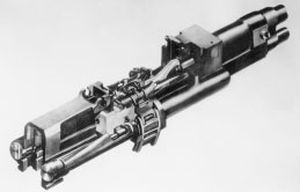

Ил. 7. Вид механизмов пулемёта А-12,7 перед досыланием патрона

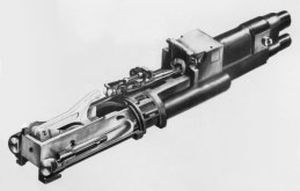

Ил. 8. Вид механизмов пулемёта А-12,7 в процессе досылания патрона
Механизм

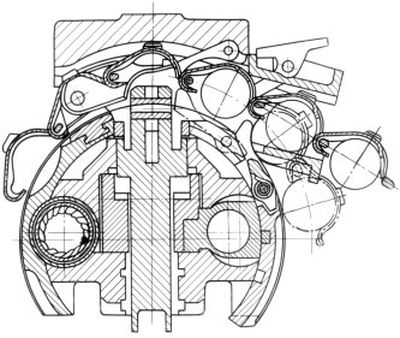

Ил. 9. Разрез ствольной коробки пулемёта А-12,7 по механизму подачи ленты

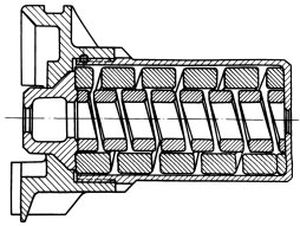

Ил. 10. Буфер пулемёта А-12,7
Первые испытания пулемёта Афанасьева, показали работоспособность предлагаемой схемы и возможность обеспечения высокого, для того времени и калибра оружия, темпа стрельбы в 1500 выстр./мин. В сентябре 1953 года 12,7-мм авиационный пулемёт ТКБ-481 конструкции Н. М. Афанасьева в вертолётном варианте под сокращенном наименованием А-12,7 был принят на вооружение ВВС. При этом достигнутый темп стрельбы 1500 выстр./мин. был принудительно снижен до 1000 выстр./мин. путём введения специальной схемы замедлителя в электроспуск. Снижение темпа было вынужденной мерой и предпринято из эксплуатационных соображений. Дело в том, что пулемёт обеспечивал темп стрельбы, превосходящий возможности металлургии тех лет в обеспечении живучести стволов – стволы быстро «сгорали». Попытка применить в конструкции ствола лейнер из высоколегированной тугоплавкой стали к успеху не привела, пришлось понижать темп.
Пулемёт А-12,7 (ил. 11, 12) стал одним из самых долгоживущих образцов отечественного автоматического оружия. Он выпускался на Ковровском механическом заводе (КМЗ) в течение 30 лет, до 1983 года включительно! Этим пулемётом вооружались вертолёты Ми-4, Ми-6, самолёты Ан-2, Як-18, МиГ-17У, МиГ-19У, МиГ-21У. Но в качестве оборонительного вооружения перспективных бомбардировщиков пулемет А-12,7 к моменту принятия на вооружение уже не годился.

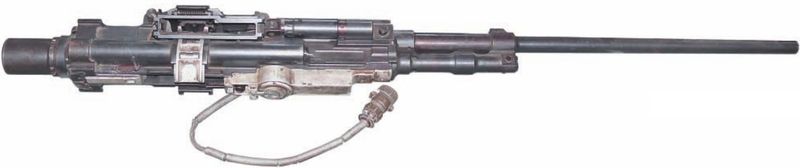

Ил. 11. Общий вид пулемёта А-12,7

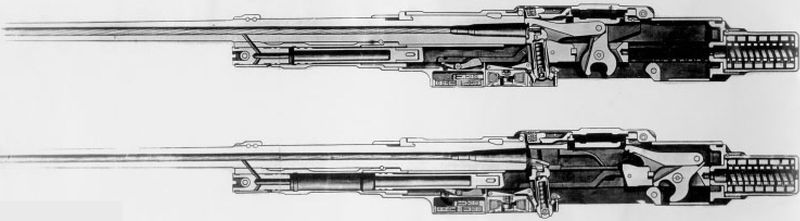

Ил. 12. Разрез 12,7-мм пулемёта А-12,7. Подвижные части в крайних положениях
14 ноября 2008 года конструктору-оружейнику, Герою Социалистического Труда, одному из самых известных советских конструкторов стрелкового оружия Николаю Михайловичу Афанасьеву исполнилось 92 года. Авторы поздравляют Николая Михайловича с днём рождения, желают здоровья, бодрости, радости в общении с учениками и коллегами.
Калашников. Оружие, боеприпасы, снаряжение. 2008. №12
Часть 2
От редакции. В прошлом номере журнала мы рассказали о работе Н. М. Афанасьева над пулемётом А-12,7. Во второй части статьи речь пойдёт об авиционных пушках.
Поняв перспективность схемы автоматики, предложенной Николаем Михайловичем, начальник ЦКБ-14, талантливый инженер и организатор Игорь Федорович Дмитриев, не дожидаясь окончательной отработки скорострельного пулемёта, широко развернул работы по созданию на базе схемы Афанасьева нескольких скорострельных авиационных и зенитных пушек калибра 20, 23, 30 и 37 мм. Для этого, кроме Николая Михайловича, к работам были привлечены известные высококвалифицированные конструкторы-оружейники П. Г. Якушев, А. А. Волков, С. А. Ярцев, Г. И. Никитин, А. А. Булкин. Наибольшее внимание уделялось созданию 23-мм пушки под патроны ВЯ (ведущий конструктор Н. М. Афанасьев) и НС-23 (ведущие конструкторы Н. М. Афанасьев и Н. Ф. Макаров). При этом основная ставка делалась на пушку под патрон ВЯ, опытный образец которой под индексом ТКБ-494 был разработан к лету 1949 г. и уже в конце года был
Ил. 15. 23-мм авиационная пушка ТКБ-495 (АМ-23)
Здесь следует сделать отступление, поясняющее сложность проблемы. Пушка ВЯ-23, устанавливаемая во время Великой Отечественной войны на штурмовике Ил-2, могла успешно поражать широкую гамму целей, в том числе танки сверху, но для относительно лёгких истребителей она не подходила по целому ряду соображений. Значительные габариты пушки делали невозможным её монтаж в развале цилиндров двигателя или рядом с ним (традиционные места размещения пушек на истребителях), высокая энергия отдачи существенно влияла на устойчивость самолёта в полёте. С другой стороны, проблема повышения могущества пушечного вооружения истребителей уже стояла, как говорится, «во весь рост» – скорости самолётов непрерывно росли, не за горами был «выход в свет» реактивной авиации. Необходимость повышения огневой производительности диктовала два пути решения проблемы.
Первый путь состоял в увеличении скорострельности. Но возможности по его реализации на базе классических схем автоматики к концу 1940-х годов были практически исчерпаны, и одной из причин этого были параметры существующих пушечных боеприпасов. Не считая устаревшего патрона к 20-мм пушке ШВАК, наиболее ходовым в авиации был патрон к 23-мм пушке ВЯ, обладавший значительными габаритами (длина 237 мм) и импульсом отдачи. Повышение скорострельности пушки, построенной по обычной схеме, под патрон ВЯ, само по себе представляло серьёзную проблему. Величина хода подвижных частей, составлявшая в этом случае не менее длины патрона, не даёт уменьшить время цикла работы автоматики без повышения скоростей достаточно массивных звеньев, а значит ведёт к уменьшению их живучести при неизбежных соударениях. Но даже если такое увеличение темпа будет достигнуто, то силовое воздействие на установку ещё более возрастет, ухудшая лётные качества самолёта.
Второй путь состоял в создании нового 23-мм патрона уменьшенной мощности, за счёт чего можно было сократить габариты и массу как пушки, так и патрона к ней со звеном ленты (а значит и массу боекомплекта), уменьшить влияние выстрела на динамику полёта летательного аппарата. За счёт сэкономленной массы оружия и меньших продольных габаритов патрона можно было обеспечить повышение темпа стрельбы оружия или, например, в качестве временной меры, пока такое оружие не разработано, установить на самолете дополнительные пушки, и всё это вместе – без увеличения негативного влияния отдачи на динамику полёта самолёта при увеличившемся боекомплекте. При этом, конечно, уменьшается начальная скорость снаряда, а значит его действие по защищённым целям, снижается вероятность поражения цели очередью из одной пушки, но повышение скорострельности комплексной установки в значительной степени компенсирует эти недостатки. По такому пути пошли конструкторы ОКБ-16, в 1943 году создав и поставив на вооружение в октябре 1944 года новый малогабаритный 23-мм патрон (длина патрона 200 мм) с уменьшенной начальной скоростью к пушке НС-23 (ил. 14). Применение этого патрона пониженной баллистики позволило на 44% снизить массу пушки по отношению к пушке ВЯ при практически одинаковой с последней огневой производительности. Появление лёгкой пушки НС-23 позволило установить на истребитель Ла-9 четыре такие синхронные пушки!
Ил. 13. 23-мм патрон к пушке ВЯ
Ил. 14. 23-мм патрон к пушке АМ-23
Однако вопрос создания скорострельных авиационных пушек под мощный патрон ВЯ не был снят. Дело в том, что патрон НС с уменьшенной скоростью снаряда явился в значительной степени плодом далеко неоднозначного компромисса между часто взаимоисключающими запросами авиаторов и разработчиками авиационного вооружения. И не все тогда в Наркомате вооружения положительно восприняли идею применения патрона уменьшенной мощности. Дальнейшее развитие событий подтвердило ряд опасений. Авиации, в первую очередь оборонительным установкам бомбардировщиков, нужны были пушки, которые могли бы встречать огнём скоростные реактивные истребители на дальностях, превышающих дальность эффективной стрельбы их пушечных установок. В противном случае поражение бомбардировщика было практически неизбежным. Поэтому Д. Ф. Устинов настаивал, чтобы для подвижных установок бомбардировщиков была создана скорострельная пушка именно под 23-мм патрон автоматической пушки ВЯ.
