Дополнительные требования по входному контролю указываются в договорах заводов-поставщиков. Так, например, на поставку газопроводных труб, соединительных труб, соединительных деталей, фонтанной и запорной арматуры входной контроль включает в себя проверки:
упаковки и маркировки, комплектности на соответствие условиям поставки (договора);
годности материалов, применяемых для эксплуатации в особых средах;
габаритных и присоединительных размеров и массы; качества изготовления.
Трубопроводы и арматура поставляются партиями одного наименования и типоразмера, одной плавки и термообработки стали, размера партии в зависимости от диаметра. На внутренней
На каждую партию выдается сертификат (паспорт) с подробными сведениями.
Годность применяемых в трубопроводах и арматуре материалов осуществляется путем определения химического состава, механических свойств и коррозионной стойкости. При этом проверяется соблюдение требований ГОСТ, ОСТ, СНиП и т. д.
Приложение 6
Порядок выявления скрытых дефектов оборудования, агрегатов, узлов, деталей и материалов при эксплуатации оборудования и предъявления претензий заводу-изготовителю
Скрытые дефекты отдельных узлов в период от начала эксплуатации до первого капитального ремонта обнаруживаются:
в процессе выполнения бригадой слесарей текущих ремонтов и технического обслуживания на месте установки или использования оборудования. При этом имеется в виду обнаружение дефекта в узлах, которые технической (эксплуатационной) документацией разрешается вскрывать на месте работы;
при выявлении места и причины отказа (аварии) в процессе его устранения. В этом случае дефекты в узлах, которые технической (эксплуатационной) документацией не разрешается вскрывать (разбирать) на месте работы, обнаруживаются на ремонтных предприятиях, куда неисправное оборудование или его элементы передаются для ремонта. При обнаружении таких дефектов ремонтное предприятие должно своевременно информировать энергетическую службу предприятия, откуда прибыл в ремонт этот узел, которая, в свою очередь, предъявляет претензии заводу-изготовителю, если дефект носит производственный характер (результат некачественного изготовления).
Для обнаружения скрытых дефектов следует пользоваться схемой осмотра оборудования при различных видах ремонта и межремонтного технического обслуживания, которая согласно ГОСТ 2.601—68 «Эксплуатационные и ремонтные документы» должна быть приложена к заводским инструкциям по техническому обслуживанию. При этом перечень основных проверок технического состояния должен составляться по представленной ниже форме (приложение к ГОСТ 2.601—68):
К разделу «Проверка технического состояния» заводской инструкции по эксплуатации должен прикладываться перечень наиболее часто встречающихся или возможных неисправностей, который рекомендуется ГОСТ 2.601—68:

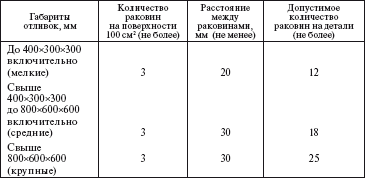

К скрытым дефектам изготовления деталей и сборки узлов оборудования, обнаруживаемым в процессе эксплуатации, относятся дефекты, перечисленные в Приложении 5.
Приложение 7

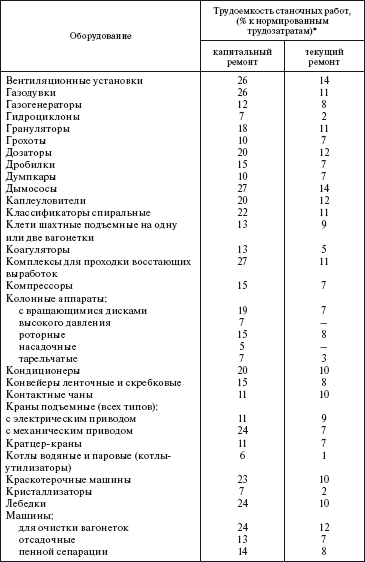

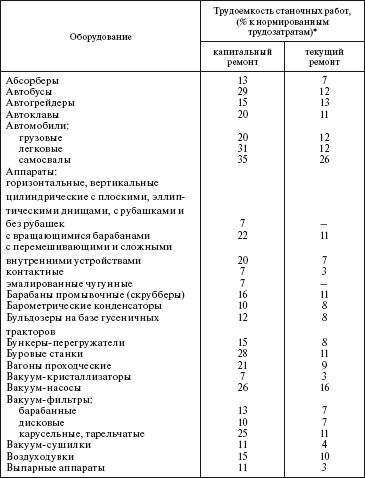

Трудозатраты на станочные работы при ремонте технологического
* Под нормированными трудозатратами следует понимать трудоемкость ремонта оборудования, приведенную в соответствующих разделах Справочника; при этом численные значения трудоемкости принимаются за 100 %.
Приложение 8
Техническая диагностика оборудования
Общие положения
Цели, задачи и основные принципы технического диагностирования (ТД) оборудования рассмотрены в разделе 3.3. В данном Приложении кратко рассмотрена методика и приведен один из общих способов организации ТД на предприятии.
Требования к оборудованию, переводимому на техническое диагностирование
В соответствии с ГОСТ 26656—85 и ГОСТ 2.103—68 при переводе оборудования на стратегию ремонта по техническому состоянию в первую очередь решается вопрос о его приспособленности для установки на нем средств ТД.
О приспособленности находящегося в эксплуатации оборудования к ТД судят по соблюдению показателей надежности и наличию мест для установки диагностической аппаратуры (датчиков, приборов, монтажных схем).
Далее определяют перечень оборудования, подлежащего ТД, по степени его влияния на мощностные (производственные) показатели производства по выпуску продукции, а также на основе результатов выявления «узких мест» по надежности в технологических процессах. К этому оборудованию, как правило, предъявляются повышенные требования надежности.
В соответствии с ГОСТ 27518—87 конструкция оборудования должна быть приспособлена для ТД. Согласно ГОСТ 26656—85 под приспособленностью к ТД понимается свойство оборудования, характеризующее его готовность к проведению контроля заданными методами и средствами ТД.
Для обеспечения приспособленности оборудования к ТД его конструкция должна предусматривать:
возможность доступа к контрольным точкам путем вскрытия технологических крышек и люков;
наличие установочных баз (площадок) для установки виброметров;
возможность подключения и размещения в закрытых жидкостных системах средств ТД (манометров, расходометров, гидротесторов в жидкостных системах) и подключение их к контрольным точкам;
возможность многократного присоединения и отсоединения средств ТД без повреждения устройств сопряжения и самого оборудования в результате нарушения герметичности, загрязнения, попадания посторонних предметов во внутренние полости и т. д.
