Стойку со стропильной ногой (рис. 145, а) после прирезки соединяют скобами. При соединении подкосов (рис. 145, б) со стойкой необходимо сначала прирезать их, подогнав к месту, а затем закрепить скобой. Стропильную ногу с затяжкой (рис. 145, в) соединяют стяжным хомутом. Подкосы после прирезки и подгонки соединяют с нижним прогоном и стропильными ногами на гвоздях, скобах.
При установке стропильных ног из бревен шаг между ними делают 1,5–2 м, а из досок – 1–1,5 м.

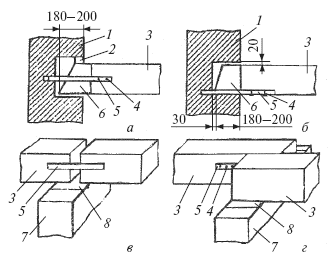

Рис. 145. Крепление
Наклонную стропильную систему из досок устраивают так же, как и в домах каркасной конструкции. Обрешетку делают из брусков, двойного сплошного или разреженного настила из досок и крепят к стропилам гвоздями. Под мягкую кровлю из рубероида или толя обрешетку делают в виде сплошного настила из двух слоев досок (двойной настил). Верхний слой называют защитным, а нижний – рабочим. Одинарный настил, сплошной или разреженный (зазор 20–30 мм), используют как основание для покрытия из асбестоцементных плоских плиток. Обрешетку из брусков сечением 50x50 мм применяют как основание под черепицу, волнистые листы из стеклопластика, асбестоцементные волнистые листы. Укладывают обрешетку на стропила с применением шаблонов. Основание – обрешетка должна быть ровной, без выступов.
Обрешетку и настил не доводят до дымовых труб на 130 мм. На карнизных свесах делают сплошной настил, а в разжелобках – шириной 800 мм. Ровность основания – обрешетки проверяют, прикладывая к ней рейку длиной 3 м, причем зазор между рейкой и обрешеткой вдоль ската не должен быть более 5 мм, а поперек ската 10 мм.
Деревянное основание под рулонную кровлю должно быть тщательно выверено, после чего в нем все выступы, острые углы должны быть устранены. После этого на основание наклеивают на мастике толь или рубероид, укладывая листы по длине вдоль ската. Число слоев покрытия делается по проекту или по расчету. На основание из железобетонных плит наклеивают толь или рубероид также на мастике.
Укладку асбестоцементных волнистых листов или плоских асбестоцементных плиток, черепицы, листовой стали производят рядами, начиная от карниза к коньку в направлении от правого ската к левому. Швы нахлестки листов или плиток располагают с учетом стока воды.
Кровельные материалы из плиток укладывают правильными рядами со следующим напуском: черепицу ленточную плоскую при двухслойной укладке – 180 мм, при чешуйчатой – 80–100 мм, а пазовую черепицу – 70 мм. Для асбестоцементных волнистых листов обыкновенного профиля напуск должен быть 120–140 мм, а для усиленного профиля – 200 мм, для плоских асбестоцементных плиток – 75 мм. При укладке первого ряда кровельных материалов нужно, чтобы край свешивался за карнизную доску у асбестоцементных волнистых листов на 50–100 мм, у плоских асбестоцементных плиток – на 30 мм, у черепицы – на 70 мм. Волнистые асбестоцементные листы и плитки крепят к обрешетке гвоздями.
Карнизные свесы, слуховые окна, разжелобки, примыкания к дымовым трубам в кровлях делают из листов оцинкованной стали, которые соединяют между собой двойным фальцем. Слуховые окна на крышах делают в основном прямоугольной формы. Покрытие и отделка слухового окна приведены на рис. 146.
Асбестоцементные кровли после покрытия окрашивают атмосферостойкими масляными красками, что придает им более красивый вид.
Деревянная кровля (рис. 147) применяется в лесоизбыточных районах, где древесина является местным материалом. Кровли этого типа применяются для зданий временного

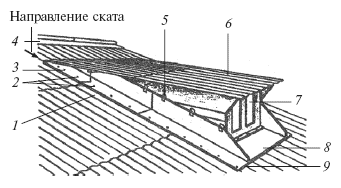

Рис. 146. Покрытие и отделка слухового окна: 1 – брусок обрешетки; 2 – шурупы; 3 – боковой уголок 120°; 4 – коньковая деталь; 5 – скоба; 6 – асбестоцементный волнистый лист; 7 – слуховое окно; 8 – передний уголок 120°; 9 – мастика
Рис. 147. Деревянная кровля (тесовая): а – двойная кровля; б – укладка досок вразбежку вдоль ската; в – укладка досок с укрытием зазоров нащельником; г – общий вид деревянной кровли; д – сечение доски; 1 – верхний ряд досок; 2 – нижний ряд досок; 3 – желобок для стока воды; 4 – коньковая доска; 5 – обрешетка; 6 – нижний свес крыши.
Деревянные кровли бывают из досок (тесовые), из плиток, гонта, кровельной драни. Срок службы деревянной кровли зависит от условий эксплуатации и колеблется в пределах 10–20 лет.
Для покрытия крыш применяют профилированные доски хвойных пород толщиной 19–25 мм с выбранными в них пазами (желобками) для стока воды. Доски укладывают вдоль ската, т. е. длинной стороной перпендикулярно коньку. Доски крепят к основанию гвоздями.
Конек в тесовой кровле покрывают двумя гладкими досками, сколоченными под углом. Ендовы обделывают кровельной сталью либо рубероидом, а дымовые трубы – кровельной сталью. Промежуток между трубой и досками кровли должен быть 130–150 мм.
Во многих зданиях для устройства крыши применяют фермы. До установки в проектное положение в фермах нужно подтянуть болты и тяжи и устранить имеющиеся дефекты. Поднимают фермы и другие строительные конструкции краном. Стропят фермы не менее чем в двух точках.
После строповки и проверки прочности крепления ферму поднимают на высоту до 1 м, вновь проверяют прочность крепления, затем поднимают плавно, без резких движений со скоростью до 1,5 м/мин. Расчалками регулируют правильность подъема фермы и предотвращают ее вращение. Поднимают ферму несколько выше проектных опор, после чего с помощью расчалок ее разворачивают так, чтобы при медленном опускании она встала в проектное положение.
Фермы устанавливают в проектное положение, начиная с крайних пролетов. Первую ферму после установки на место тщательно выверяют по горизонтали и вертикали и временно закрепляют. Каждую последующую ферму крепят к ранее установленной связями.
Отклонения от проектного положения смонтированных несущих деревянных конструкций не должны превышать (мм): по длине конструкций ±20; по высоте ±10; в расстояниях между осями конструкции ±10; в смещении центра опорных узлов от центра опорных площадок ±10.
Глава 5
УСТРОЙСТВО ДОЩАТЫХ ПОЛОВ
Полы состоят из покрытия, прослойки и основания. Покрытие (верхний элемент) – основная часть полов, работающая на истирание в процессе эксплуатации, прослойка – промежуточный слой, предназначенный для крепления покрытия к основанию. Она зачастую выполняет функции звукоизолирующей прокладки.
Основание – часть пола, передающая нагрузку на междуэтажное и цокольное перекрытия. В качестве оснований применяют бетонную подготовку, дощатый настил и т. п.
