Ракета Х-59 стала развитием удачной конструкции Х-29Т с телевизионной ГСН, зарекомендовавшей себя как высокоточное оружие, с использованием ряда удачных схемных решений Х-58. Однако первоначальное намерение создать «телевизионный вариант» Х-58 пришлось отвергнуть: высокоскоростной профиль полета Х-58 не обеспечивал на подлете к цели требуемого времени для поиска, распознавания и «привязки» к цели телевизионной ГСН. Достаточно кропотливая и длительная процедура, требующая участия летчика, заставила снижать скорость на этом этапе, обеспечивая запас времени на целеуказание.

Х-59 предназначалась для поражения важных объектов, как правило, прикрытых ПВО. В силу этого требованием к ракете было обеспечение стрельбы со средних дальностей (до 40 км), реализованное с помощью двух методов наведения. Подключение двусторонней линии телевизионной и радиокомандной

связи происходит после сброса стартового ракетного двигателя, открывающего антенну ракеты. После этого изображение пространства по курсу полета транслируется на борт самолета, ракета направляется в район цели.

Существуют два способа наведения - автономное и автономно-штурманское. При пуске в автономном режиме координаты цели заранее известны. После пуска ракета, заняв заданную с учетом рельефа высоту (от 15 до 1000 м), совершает полет (с помощью автопилота

СНАУ-59) до момента обнаружения цели на экране видеокомандного устройства (ВКУ) в кабине штурмана. После этого начинается ручное наведение на цель посредством команд, передаваемых с борта самолета на ракету. Автономно-штурманское наведение выполняется при наличии характерных наземных протяженных ориентиров на трассе полета ракеты или при наличии ориентиров для коррекции в районе цели. При данном методе ракета на протяжении всего полета с момента отделения от носителя наводится как по командам автопилота, так и с помощью ручного управления от ручки механизма управления перекрестием (МУЛ) у штурмана. Круговое вероятное отклонение Х-59 при таком способе наведения составляет всего 2 - 3 метра, однако применение ракеты возможно исключительно в ясную погоду при хорошей видимости цели и наличии заметных ориентиров на местности, обеспечивающих наведение. При испытаниях системы наилучшие результаты достигались при наведении с помощью контрастных линейных ориентиров типа реки, шоссе или железной дороги, выводивших к цели, в противном случае решение задачи было проблематичным.

Преимуществами телекомандной системы наведения (ТСКН) «Текон-1» (названной по наименованию Львовского НПО, известного также своими телевизорами) стала возможность «дистанционного» поиска и детекции цели, осуществляемых с помощью телевизионной головки на значительном удалении от носителя (прежде процесс осуществлялся при нахождении ракет на подвеске и ограничивался небольшим расстоянием до цели по возможности ее визуального обнаружения); значительно возросшая точность попадания - наведение летчиком возможно практически до поражения цели; осуществление всеракурсного управления ракетой, в том числе при отходе самолета от цели. Аппаратный подвесной контейнер АПК-9, оборудованный антенными блоками передней и задней полусферы, обеспечивает процесс наведения и после отворота носителя на обратный курс, позволяя самолету выходить из атаки после пуска, не входя в зону зенитного огня, а радиокомандная коррекция в реальном масштабе времени позволила уверенно поражать даже малоконтрастные объекты, «неподходящие» для обычной ТГСН, к которым те не могли осуществить привязку.

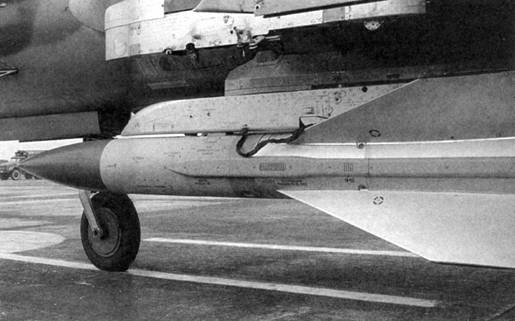

Подвеска Х-59 на АКУ-58

Су-24 с системой управляемого ракетного вооружения Х-59 «Овод»

При испытаниях комплекса вооружения Х-59 на Су-17М4 были достигнуты отличные результаты: ракеты не раз поражали мишень с попаданием в радиусе 1 - 1,5 м от «креста». К 1984 году испытания прошли с положительным заключением и Х-59 была рекомендована для оснащения стоявших на вооружении истребителей-бомбардировщиков, но, в конечном счете, от

этого отказались в пользу внедре-ния ракет на фронтовых бомбардировщиках Су-24М, где в роли оператора наведения выступал штурман. Решение мотивировалось не столько эргономическими соображениями, сколько скорым свертыванием производства Су-17М4. В итоге Су-24М стал единственным типом самолета советских и российских ВВС, вооруженным Х-59. За создание «высокоточного авиационного комплекса Х-59» его разработчикам в 1984 году была присуждена Государственная премия СССР.

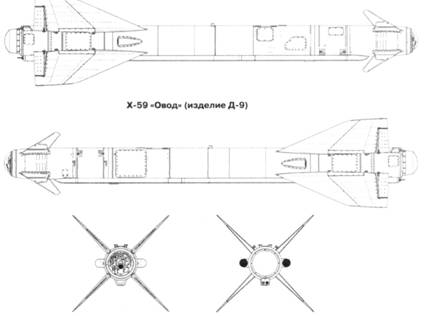

Х-59 имеет схему «бесхвостка» с развитым крылом и дестабилизаторами, складывающимися при транспортировке и на подвеске. Ракета снабжена двумя РДТТ: стартовым в сбрасываемом блоке и двухсопловым маршевым (возвращение к боковым соплам было вызвано занятием хвостовой части антенным блоком), первый из которых работает на этапе программного полета, а затем отстреливается с помощью пиротолкателей. Полет при этом продолжается при помощи РДТТ второй ступени, обладающего небольшим удельным импульсом и поддерживающим дозвуковую скорость порядка 285 м/с. БЧ ракеты фугас-но-кумулятивного действия массой 148 кг, служит для поражения прочных малоразмерных целей.

Как и в Х-58, управление ракетой осуществляется электромеханическими рулевыми приводами, питающимися от бортовой аккумуляторной батареи и преобразователя. Для осуществления маловысотного полета в состав аппаратуры входит радиовысотомер. Основными конструкционными материалами служат легкие сплавы и высокопрочная нержавеющая сталь ВНС-2 в агрегатах фюзеляжа, крыло сварное из легкого сплава АМГ-6 с лонжеронами из ВКЛ-3. Для обеспечения теплоизоляции грузоотсек и аппаратные отсеки Х-59 изнутри оклеены слоем синтетического материала, а гаргрот с арматурой и проводкой энергопитания для повышения жесткости залит пенопластом вместе с установленными в нем жгутами и разъемами. Для подвески и пуска Х-59 служит унифицированное авиационное катапультное устройство АКУ-58-1.

Х-59М

С появлением малогабаритного отечественного ТРД РДК-300 (создавался для крылатых ракет большой дальности), обладающего небольшим удельным расходом топлива и значительным временем работы. МКБ «Радуга» предложило модернизированный вариант ракеты Х-59М (комплекс ракетного оружия «Овод-М») с заменой новым двигателем прежнего РДТТ, тем более, что система наведения располагала изрядным запасом по дальности сопровождения ракеты. Модернизация, как это часто бывает, привела к созданию практически нового ракетного комплекса, радикально отличающегося и конструкцией, и характеристиками. При сохранении удачной системы наведения, наибольшие изменения претерпел фюзеляж ракеты, в котором прежний РДТТ с боковыми соплами заменил ТРД в вынесенной под фюзеляж в гондоле. В центральной части фюзеляжа разместился объемистый топливный бак - отсек с системой дренажа и заправочной горловиной для обычного авиационного керосина. В хвостовой части остался стартовый блок РДТТ, поддерживающего заданный высотно-скоростной режим для запуска маршевого ТРД после отделения ракеты. После его отстрела сбрасывается кок-обтекатель воздухозаборника, защищающий вход в двигатель от попадания мусора при взлете самолета-носителя и дальнейший полет осуществляется с помощью ТРД.

Особенностью аэродинамической схемы Х-59М стало увеличение размаха дестабилизаторов связи с большой массой и габаритами изделия. Их «усы», при пуске разворачиваются пружинами и становятся на фиксаторы. Обеспечивая смещение вперед аэродинамического фокуса и приемлемые характеристики управляемости при сохранении потребной мощности рулевых приводов. Использование ТРД потребовало изменений в составе САУ, получившей блок регулятора двигателя, осуществляющий его запуск и контролирующий поддержание режима работы с подачей топлива и высотно-скоростной коррекцией.

Дальность действия линии связи составила 140 км, что обеспечило дальность стрельбы до 120 км. Х-59М может запускаться с малых высот (до 100 м) и выполнять низковысотный полет к цели на заданной высоте (от 50 до 1000 м), обеспечиваемый СНАУ и радиовысотомером. Высвободившиеся компоновочные объемы прежнего отсека РДТТ были использованы для размещения вдвое более мощной БЧ.

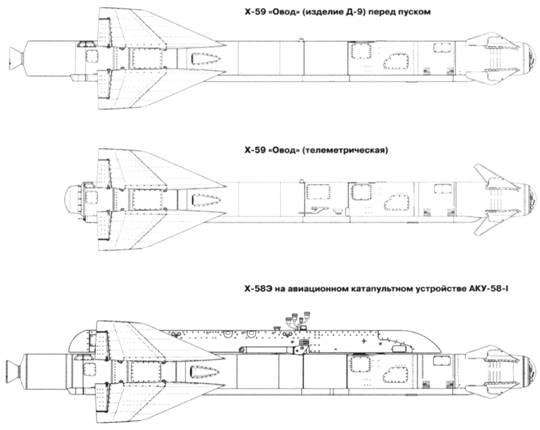

Х-59М и контейнер АПК-9 с аппаратурой управления «Текон-1 Б»
