Корпус танка КВ-1 сваривался из катаных броневых листов, максимальная толщина которых достигала 75 мм. Башня изготавливалась в двух вариантах — сварном и литом. В свою очередь, сварных башен также было две — с прямоугольной и закругленной кормой. Максимальная толщина брони у сварных башен достигала 75 мм, у литых — 95 мм. В 1941 году толщину брони сварных башен довели до 105 мм путем установки 25-мм экранов, которые крепились при помощи болтов.

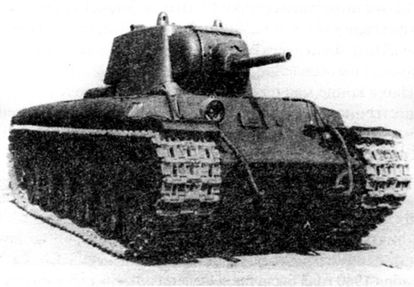

Опытный КВ из установочной партии. 1940 год
На
На КВ-1 устанавливался 12-цилиндровый четырехтактный V-образный дизель жидкостного охлаждения В-2К мощностью 500 л.с. (368 кВт) при 1800 об/мин. Трансмиссия включала в себя многодисковый главный фрикцион сухого трения, пятискоростную коробку передач тракторного типа весьма неудачной конструкции, многодисковые бортовые фрикционы, двухступенчатые планетарные бортовые передачи. Тормоза были ленточные, плавающие.
Ходовая часть танка применительно к одному борту состояла из шести опорных катков малого диаметра с внутренней амортизацией и трех обрезиненных поддерживающих катков. (С конца 1941 года на танки стали устанавливаться поддерживающие катки без резиновых бандажей — сказывался дефицит резины.) Ведущее колесо цевочного зацепления имело съемный зубчатый венец. Подвеска опорных катков — индивидуальная торсионная. Гусеница шириной 700 мм состояла из 87–90 траков с шагом 160 мм.
Максимальная скорость танка достигала 34 км/ч, а запас хода по шоссе — 250 км.
На КВ-1 устанавливалась радиостанция 71-ТК-3 (позже — 10Р) и танковое переговорное устройство ТПУ-4бис.
Боевая масса танка составляла 47,5 т, экипаж состоял из 5 человек.

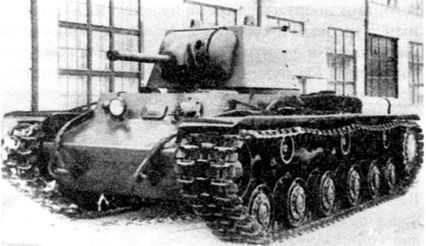

Серийный танк КВ-1 со сварной башней и пушкой Л-11. 1940 год
Основное отличие танка КВ-2 заключалось в установке новой башни больших размеров. Общая высота машины достигла 3240 мм. В башне, в маске закрытой снаружи броневым кожухом, были установлены 152-мм танковая гаубица М-10 обр. 1938/40 года и спаренный с ней пулемет ДТ. В корме башни имелась дверца, рядом с которой в шаровой опоре размещался еще один ДТ. На танке сохранился также и курсовой пулемет в лобовом листе корпуса. Для стрельбы использовались телескопический прицел ТОД-9, перископический — ПТ-9 и командирская панорама ПТ-К. Боекомплект состоял из 36 выстрелов раздельного заряжания и 3087 патронов. Силовая установка, силовая передача, ходовая часть, электро- и радиооборудование остались такими же, как и на КВ-1. Танк КВ-2 был выпущен в ограниченном количестве, а после начала Великой Отечественной войны с 1 июля 1941 года его производство прекратили.
Во второй половине 1941 года выпуск танков на Кировском заводе существенно возрос. К производству многих узлов и агрегатов подключились такие крупные ленинградские предприятия, как Ижорский и Металлический заводы и другие. В связи с постоянно ухудшавшейся обстановкой на Северо-Западном фронте, начиная с июля 1941 года в несколько этапов проводилась эвакуация людей и оборудования из Ленинграда в Челябинск. После захвата немцами Красного Села вражеская артиллерия получила возможность обстреливать Кировский завод,
6 октября 1941 года Челябинский тракторный завод был переименован в Кировский завод Наркомтанкопрома в Челябинске (ЧКЗ). Этот завод, прозванный в народе «Танкоградом» стал главным производителем тяжелых танков и САУ вплоть до конца Великой Отечественной войны.

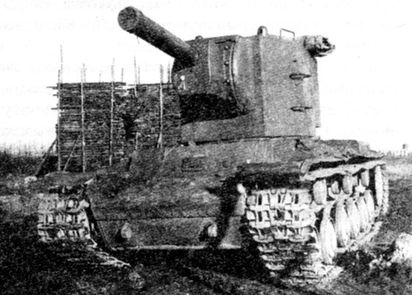

Опытный танк КВ с «большой башней» и 152-мм гаубицей. 1940 год
Из-за нехватки дизельных двигателей В-2, единственным изготовителем которых был завод № 75 в Харькове, танки КВ-1, так же как и Т-34, какое-то время выпускались с бензиновыми моторами М-17.
В 1942 году К В-1 был сменен в производстве модернизированным вариантом — КВ-1с («с» — скоростной). Массу танка снизили до 42,5 т за счет уменьшения толщины броневых листов корпуса, массы агрегатов силовой передачи и ходовой части (гусеница сужена до 608 мм), а также уменьшения габаритных размеров башни. Башня литая, новой обтекаемой формы, с командирской башенкой. Вооружение осталось прежним. Боекомплект сначала состоял из 94 выстрелов, позднее его удалось довести до 114. На КВ-1с была установлена и новая коробка передач с демультипликатором, сконструированная Н. Ф. Шашмуриным и обеспечивавшая восемь передач вперед и две назад, а кроме того, новый главный фрикцион и усовершенствованные бортовые передачи. КВ-1с был принят на вооружение 20 августа 1942 года. С сентября 1943 года в войска начал поступать новый вариант — КВ-85.
Его появлению предшествовала попытка установить 85-мм пушку в штатную башню КВ-1с. Однако, для установки пушки такого калибра потребовалось создание новой литой башни больших размеров и расширение подбашенной коробки. Боекомплект 85-мм пушки Д-5Т конструкции Ф. Ф. Петрова составлял 70 выстрелов. Экипаж танка сократился до 4 человек за счет удаления стрелка-радиста. Курсовой пулемет был жестко закреплен в лобовом листе корпуса — огонь из него вел механик-водитель. Силовая установка, трансмиссия и ходовая часть остались полностью унифицированными с танком КВ-1с.

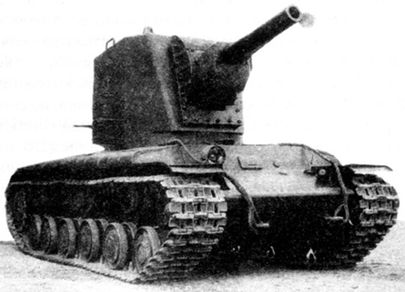

Опытный танк КВ с «пониженной» башней и 152-мм гаубицей. 1940 год
В 1942 году на базе КВ-1 были построены опытные образцы самоходной артиллерийской установки КВ-7 с двумя пушками ЗИС-5 и тремя пушками — одной ЗИС-5 и двумя калибра 45 мм. По замыслу конструкторов удвоение и утроение вооружения должно было компенсировать недостаток танков в войсках. В опытном порядке был построен и танк КВ-9, вооруженный 122-мм гаубицей У-11.
На базе танков КВ-1, а затем и КВ-1с, с апреля 1942 года выпускался огнеметный танк КВ-8. Корпус остался без изменений, в башне же вместо 76-мм пушки установили 45-мм обр. 1934 года с маскировочным кожухом, воспроизводящим внешние очертания 76-мм пушки. Боекомплект 45-мм орудия состоял из 88 выстрелов. Рядом с пулеметом спаренным с пушкой, устанавливался огнемет АТО-41 (или АТО-42). На танке КВ-8 на базе КВ-1с спаренный пулемет был изъят.
С 1940 по 1943 год было выпущено 4775 танков КВ всех модификаций.
