Рулевой привод этого типа, как правило, применяется в автомобилях с жестким мостом, в которых расстояние между рычагами поворотных кулаков не изменяется. Для соединения продольной рулевой тяги с рычагами поворотных кулаков служат шаровые шарниры.

На рис. 5.37 изображен доработанный вариант односекционной рулевой тяги – рулевой привод с двухсекционной рулевой тягой, перемещаемой рулевой сошкой. Рулевая сошка тянет или толкает две отдельные рулевые тяги, которые соединены с рычагами поворотных кулаков посредством шаровых шарниров. Перемещение рулевых тяг поворачивает поворотные шарниры на поворотных кулаках. Рулевой привод этого типа, как правило, применяется в автомобилях с

независимой подвеской, в которой поворотные шарниры могут перемещаться один независимо от другого.

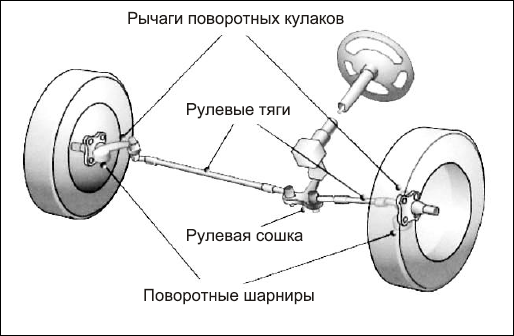

Рис. 5.37. Рулевой привод с двухсекционной рулевой тягой

Рулевой привод с трехсекционной рулевой тягой, перемещаемой рулевой сошкой, представлен на рис. 5.38. В этой рулевой тяге предусмотрен маятниковый рычаг, который передает движение рулевого управления к противоположной стороне автомобиля. Рулевой привод этого типа применяют в автомобилях с независимой подвеской, но у этого варианта конструкции высокая стоимость.

Рис. 5.38. Рулевой привод с трехсекционной рулевой тягой

Трехсекционная рулевая тяга обеспечивает самую высокую степень точности и максимальный контроль над рулевым управлением. При движении автомобиля по неровной дороге толчки передаются через рулевой привод и механизм рулевого управления водителю. Для смягчения этих толчков на рулевой привод устанавливают амортизатор. Амортизаторы рулевого управления могут быть встроены в рулевой привод любого типа (рис. 5.39), но в автомобилях с реечным рулевым механизмом их применяют не часто. Амортизатор рулевого управления помогает противодействовать повышению усилий на рулевом колесе и непреднамеренному перемещению рулевого колеса.

Рис. 5.39. Амортизаторы рулевого управления

На рис. 5.40 изображены рулевые приводы с двухсекционными рулевыми тягами перемещаемой рейки. В реечной системе рулевого управления для передачи рулевого воздействия к поворотным кулакам используются две рулевые тяги.

Рис. 5.40. Рулевые приводы с двухсекционными рулевыми тягами

Существуют также рулевые рейки для соединения с поворотными кулаками. В них применяются рулевые привода похожей конструкции. Прямолинейное перемещение рулевой рейки передается через шаровой шарнир на рулевые тяги.

5.3.3. Диагностика и техническое обслуживание передней, задней подвески и рулевого управления

Неисправности и способы их устранения

Величина свободного хода рулевого колеса указана в инструкции по эксплуатации автомобиля. Увеличенный свободный ход обнаруживается покачиванием рулевого колеса. Причин для его возникновения может быть несколько:

• ослабление затяжки гаек крепления шаровых шарниров рулевых тяг;

• увеличенный зазор шаровых шарниров рулевых тяг;

• увеличенный зазор шаровых шарниров рычагов передней подвески;

• люфт в результате износа передних ступичных подшипников;

• люфт в результате износа зубьев рулевого механизма;

• люфт в упругой муфте, соединяющей рулевой механизм с валом рулевого колеса;

• люфт в подшипниках рулевого вала рулевого колеса.

Для устранения неисправности

необходимо проверить затяжку всех креплений и произвести замену изношенных деталей.

Шум (стуки) в рулевом управлении могут вызвать следующие причины:

• ослабление гаек крепления шаровых шарниров рулевых тяг;

• увеличение зазора между упором рейки и гайкой;

• ослабление гаек крепления рулевого механизма, а также все вышеперечисленные неисправности.

Тугое вращение рулевого колеса:

• повреждение подшипника верхней опоры вала рулевого колеса;

• понижение давления воздуха в шинах передних колес;

• повреждение деталей телескопической стойки и подвески колес;

• нарушение работы насоса рулевого гидроусилителя;

• попадание посторонних частиц в гидросистему рулевого управления;

• повышенный уровень масла в бачке насоса рулевого управления;

• износ или повреждение манжет рулевого механизма и насоса;

• износ шлангов гидросистемы.

Для устранения неисправностей необходимо проверить затяжку всех креплений и произвести замену изношенных узлов и деталей, а также проверить уровень жидкости гидроусилителя рулевого управления и заменить изношенные и поврежденные детали гидроусилителя.

* * *

Итак, вы ознакомились с основными принципами технического обслуживания, диагностики и ремонта современных автомобилей. Уверен, мои советы окажутся вам полезны. Удачи в работе!

Иллюстрации

Рис. ЦВ 2.6. Схема работы цилиндра двигателя

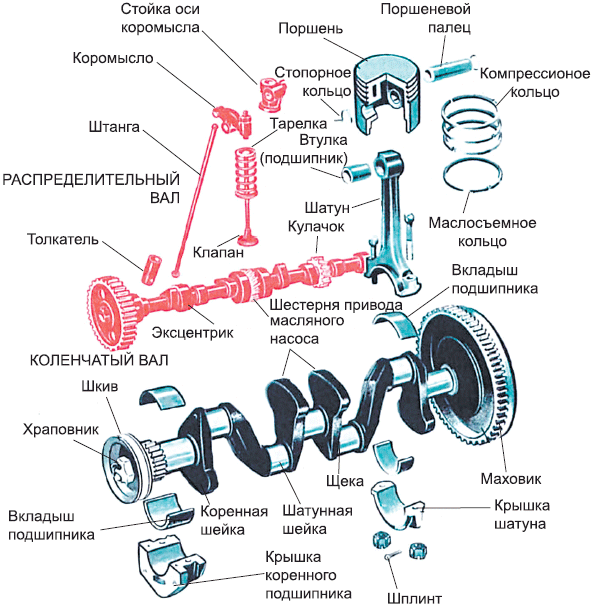

Рис. ЦВ 2.14. Устройство кривошипно-шатунного и газораспределительного механизмов

Рис. ЦВ 2.24. Принудительная система смазки с мокрым картером. 1. Масляный поддон. 2. Масляный насос. 3. Маслозаборник с сетчатым фильтром. 4. Масляный фильтр тонкой очистки. 5. Форсунки охлаждения поршня. 6. Гидравлический толкатель (гидрокомпенсатор). 7. Датчик давления масла

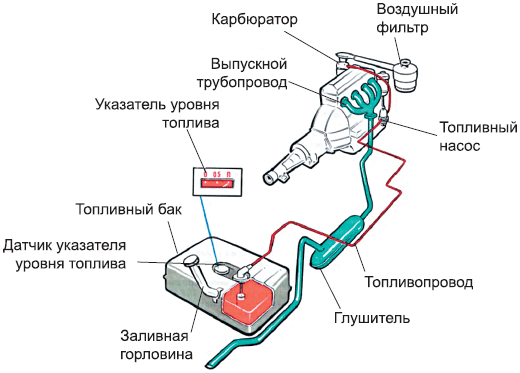

Рис. ЦВ 2.29. Система подачи топлива

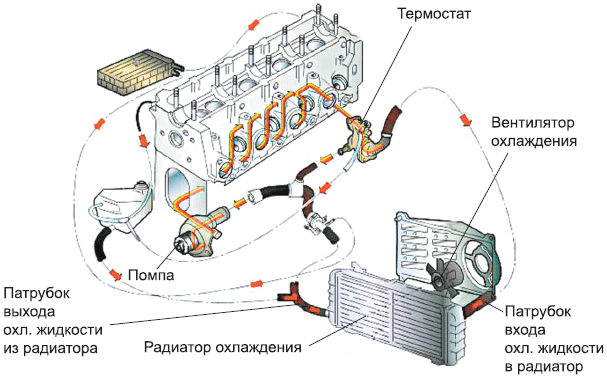

Рис. ЦВ 2.56. Циркуляция охлаждающей жидкости

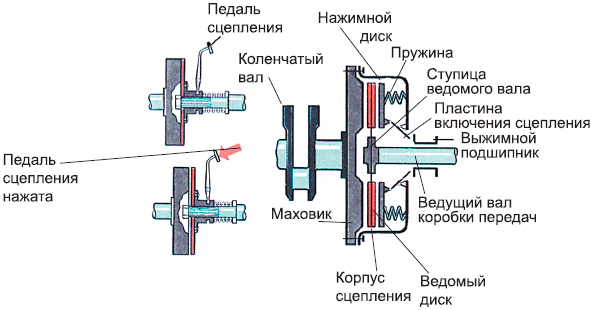

Рис. ЦВ 4.3. Принцип действия сцепления

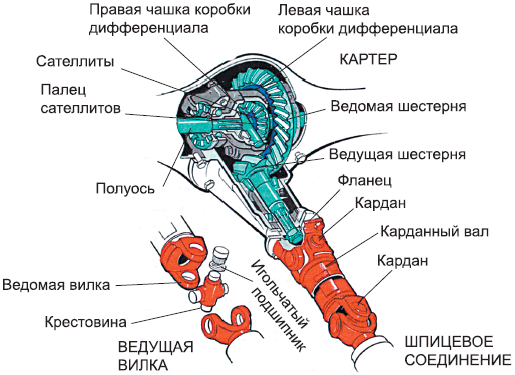

Рис. ЦВ 4.6. Задний мост и карданная передача

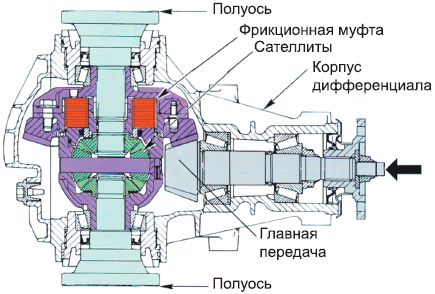

Рис. ЦВ 4.9. Устройство дифференциала (ошибка: фрикционная муфта)
