Хотя некоторые модели вполне пригодны для отдельно стоящих сооружений, все же панельные сауны больше подходят для встроенных вариантов.
Конструкции панелей мало различаются. Они имеют неизменную высоту, равную высоте здания, ширину 600–900 мм и толщину приблизительно 90 мм. В некоторых моделях используются очень узкие панели, что обеспечивает большую вариацию размеров. Внутренняя панель всегда делается из вертикальных шпунтованных досок, которые обычно используются и как материал для внешней обшивки.
Все элементы панелей изготовляются профилированными, с потайными пазами. Для крепления гвоздями обшивки с внутренней стороны рамочного каркаса производится подпружное крестовое оребрение (рис.72).
Рис. 72.
В качестве поверхностной (наружной) обшивки могут подойти разные материалы, однако для внутренней стороны годится только древесная панель (планка) или фасонная рейка. Нередко встречаются следующие слоистые структуры (если рассматривать их начиная с внутренней и заканчивая наружной стороной):
– фанерная плита (клееная фанера) / фанерная плита (клееная фанера);
– деревянная обшивка / фанерная плита (клееная фанера);
– деревянная обшивка / ДВП;
– деревянная обшивка / деревянная обшивка;
– деревянная обшивка / ДСП;
– деревянная обшивка / бетонная плита.
Ввиду того, что во внутреннем пространстве сауны идет процесс парообразования и изменения паросодержания, под деревянной обшивкой должен быть предусмотрен паронепроницаемый слой альфоль (алюминиевая фольга) или эластичная, долговечная пластиковая пленка, способные в течение длительного времени выдерживать воздействие повышенных температур.
Промежутки в рамочном каркасе необходимо заполнять теплоизолирующим материалом, для чего лучше всего подходят пенопласт и щитовая теплоизоляция из волокнистых материалов, равно как и теплоизоляция из вспениваемых пластических масс.
Панели почти всегда собираются на деревянной обвязочной балке, идущей по периметру (рис.73–78). Эта балка крепится к полу здания или, если речь идет об отдельно стоящей сауне, на бетонной плите. Плоские выравнивающие болты на углах используются, чтобы выровнять обвязочную балку. Существуют различные устройства, не позволяющие панелям отходить друг от друга, – от простых проволочных зажимов до усложненных запоров. Производители обычно придерживаются того принципа, что сауна становится вполне устойчивой только тогда, когда собраны все элементы (рис.79).
Рис. 73. Соединения щитовых стеновых элементов сауны: 1 – рамка под стойку; 2 – угловое соединение стен; 3 – стык стены с потолком.

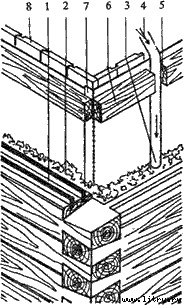

Рис. 74. Угловое соединение шитовых стеновых элементов: 1 – угловая стойка; 2 – стеновая панель; 3 – установочная рейка; 4 – накладной элемент; 5 – гвоздь или шуруп; 6 – пленка/фольга (внахлестку); 7 – плинтус; 8 – теплоизоляция.
Рис. 75. Детали сауны, изготовленной из щитовой клееной фанеры, монтируемой из деревянных элементов: (А – мирование угла; В – дверное сопряжение): 1 – внутренняя обшивка клееной фанерой; 2 – наружная обшивка клееной фанерой; 3 – парозашитная фольга/пленка; 4 – рамочный каркас; 5 – теплоизоляция; 6 – соединительный вставной шип с отверстием; 7 – каркас дверной обвязки; 8 – стенная рама под остекление; 9 – штапик; 10 – паз под замазку; 11 – распорная

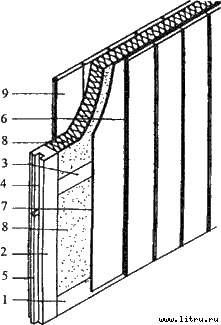

Рис. 76. Многослойная конструкция щитового стенового элемента: 1 – лежень рамочного каркаса; 2 – стойка рамы, 3 – реберная балка рамы (рамный шпангоут, ридерс); 4 – установочный паз; 5 – установочная рейка; 6 – внутренняя деревянная обшивка; 7 – паронепроницаемый слой; 8 – теплоизоляция; 9 – наружная обшивка.
Рис. 77. Сауна из панелей с комбинированной обшивкой: А – формирование угла; В —дверное сопряжение; 1 – внутренняя деревянная обшивка; 2 – наружная обшивка клееной фанерой; 3 – парозашитная фольга/пленка; 4 – каркас; 5 – теплоизоляция; 6 – установочный вставной шип с отверстием; 7 – заполнитель; 8 – уголок; 9 – каркас дверной обвязки;10 – стенная рама под остекление; 11 – штапик; 12 – остекление; 13 – распорная рейка; 14 – дверная оковка.
Рис. 78. Деталь каркасной стены сауны: 1 – угловой столб; 2 – дополнительный каркас; 3 – теплоизоляция; 4 – паронепроницаемый слой из фольги/пленки; 5 – внутренняя деревянная обшивка; 6 – наружная деревянная обшивка; 7 – нашельная рейка; 8 – коробочная рама; 9 – рама створки двери.
Рис. 79. Панельная сауна с нормированным размером стен, снаружи с листовой обшивкой: А – вид в перспективе; В – монтажное состояние.
Панели поэтому стоят свободно до тех пор, пока не установлена крыша. В некоторых моделях используются деревянные подпорки между панелями. Эти дополнительные элементы каркаса не содействуют крепости структуры, а просто облегчают сборку панелей.
Сауны Tylo
На сегодняшний день 90 % специалистов в мире считают шведские банно-саунные технологии лучшими, а ассоциируются они с маркой TYLO («Тилё»). Произошло это благодаря тому обстоятельству, что шведы относятся ко всему, что способствует полноценному отдыху, очень серьезно и требовательно. Оборудование для саун и бань – не исключение. По мнению шведов, чтобы соответствовать строгим национальным стандартам сауна должна быть:
– легко управляема (желательно одним нажатием кнопки);
– абсолютно безопасна;
– легко устанавливаема;
– ее микроклимат должен быть оптимальным для здоровья;
– все в ней должно радовать глаз.
Шведская фирма Tylo была создана в 1949 году. Сейчас в городе Хальмстад на юге Швеции построены три завода по производству саун и оборудования. Все компоненты саун – нагреватель, электронные панели, печи – производятся на одном предприятии.
Типовые шведские модели саун функциональны, добротны и при этом не похожи на кабины других марок. Это синтез деревенского стиля и архитектурных линий скандинавских городов. Сауны «Тилё» – современные сборные сауны, устанавливаемые в отапливаемом помещении. Они строятся по принципу перевернутого стакана из готовых теплоизолированных потолочных и стенных секции или бруса. Теплоизолированные панели – это готовые щиты, сделанные по принципу сэндвич-пакета: внутренняя и внешняя обшивка – из вагонки, а между ними – минеральное волокно-теплоизолятор. Шведы не применяют для теплоизоляции фольгу, считая, что она пересушивает древесину.
